K F WING.., HOW TO .....

[NF]

dari di 'racunin' sama 2 orang suhu senior......., maka di cobalah membuat sayap pakai airfoil K F...

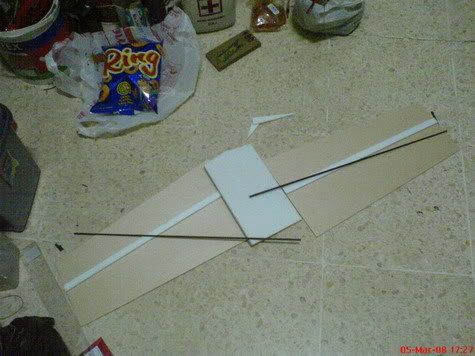

bahan yang di pakai poly foam 6 mm, poly foam 3mm dan carbon fishing rod....

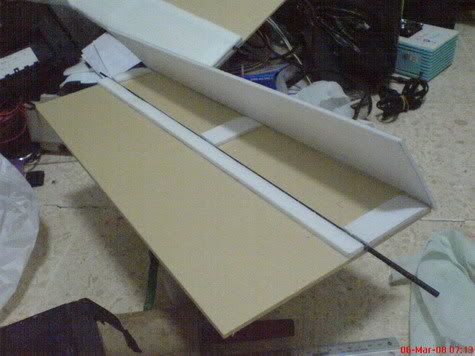

semua bagian di pasang, saya pakai beberapa 'false ribs' untuk memperkuat konstruksi karena untuk 'upper skin' dipakai poly 3 mm, lem pakai lem khusus untuk foam / gabus, carbon rod juga di lem , tapi pakai epoxy 5 menit...



untuk pemasangan skin bagian L E dipakai lem tembak dan lainnya pakai lem foam

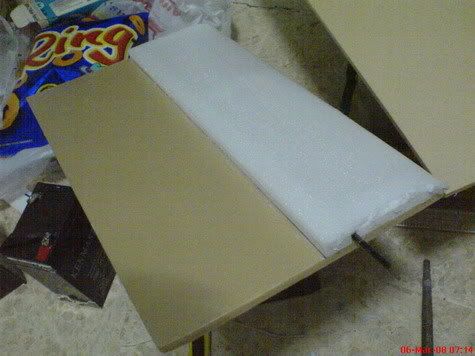

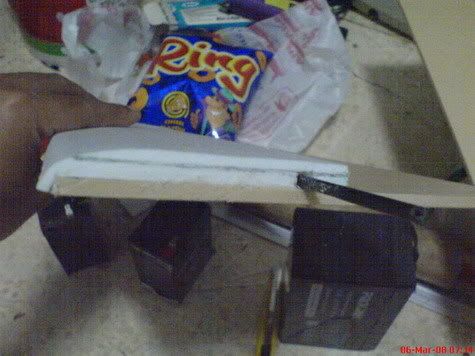

setelah di press pakai accu kering dan di keringkan semalam, hasilnya..................





.....hasil uji terbang ?.......ntar nyusul dah kalo fuse nya dah dapet.....

[Abi Ghiffa]

Wah terimakasih atas penjelasan dari Pak Dhe NF disertai gambarannya
BTW
Foam warna Kardus ukuran 6mm dapet dimana ya Om ?? kok di jakarte kagak ade nyang jualan yak?

Thanks

[dedy_r450]

Wah terimakasih atas penjelasan dari Pak Dhe NF disertai gambarannya
BTW
Foam warna Kardus ukuran 6mm dapet dimana ya Om ?? kok di jakarte kagak ade nyang jualan yak?

Thanks

Di gramed ada warna-warni, tapi ndak tau ukuran brp mm..

[Syafik]

Ditunggu kelanjutannya pak NF

[MrDoms]

Saya mau kasi komen mbah .... tapi saya jangan dikutuk ya.... haahahaha...

Kalau bikin KF dengan teknik seperti itu hasilnya akan kurang rapih pada bagian leading edge dan njlimet mbuatnya (bahasa jawa...)

Agar lebih mudah, wing dibikin dari satu badan depron yang dilipat. Sebelum dilipat, bagian luar mesti diberi plester tape dulu kemudian di takik hampir berbentuk huruf V pakai cutter (jangan terpotong full atau terkena stikernya). Baru kemudian dilipat dan di rekatkan pada support depronya dan kayu spar atau joran pancing. Perlu diberi pemberat karena lipatannya akan liat sekali... dijamin leading edgenya akan mulus dan cepat ngerjainnya...

KFm4 (simetris) lebih gampang bikinnya pak D dan cepat (lihat gambar dibawah)... untuk pesawat yang pak D rencanakan kayaknya lebih cocok pakai KF simetris... terbangnya dijamin mantap lah... stabiiiiillllll dan kuencheennggg.....

[Abi Ghiffa]

Ilmu lagiii,.....semakin banyak cara semakin asik,.ntar bisa icoba satu-satu biar tahu,..
Sementara ini saya sua mengerjakan persis seperti pak he NF juga,..

Toss dulu aaach....

[kucing]

wah ilmu baru ya....kalau saya belom pernah bikin yg langsung........nyontek ah.......

[MrDoms]

wah bakalan banyak pesawat baru lagi nih.... om AG share dong infonya...


waktu pembuatan berkurang karena;
1. tidak perlu amplas atau potong rapi lagi bagian leading edgenya (bagi yang nggak sabaran malah bisa tambah runyam bentuk leading edgenya)
2. tidak perlu melakukan 2 tahap pengeleman

berat juga akan kurang karena jumlah lem lebih sedikit. Untuk masalah kekuatan saya pikir jauh lebih oke, karena leading edgenya dah di cover sama plaster tape. KF wing ini memang sangat handal dan mudah untuk dibuat, dengan waktu yang cepat...

Aplikasi KF wing saya buat untuk Katana wayang saya (KFm4), cukup strong dan cuman bonyok2 saja tidak patah atau coak sayapnya kalau hard landing di pohon bahkan mid crash...

[sandiarta]

KF simetris itu yang seperti apa sich? ada yangn bisa kasih ilustrasinya gak? Mr. Dom's, Pak de NF please.....

[MrDoms]

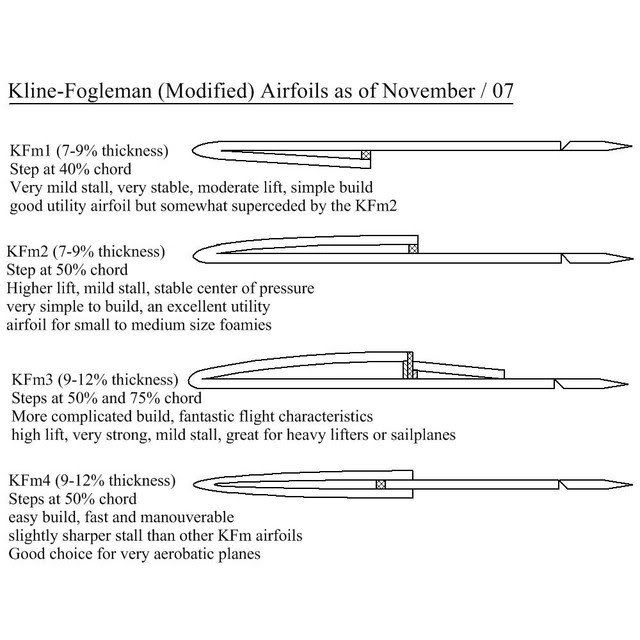

om Sandiarta; Bentuknya dan aerodinamik sudah dibahas oleh suhu WR-Roji-P' D NF dan suhu2 yang lain, dibawah adalah catatan kuliah saya dulu (gambar copian) yang sempat saya kutip dari pembahasan mereka, thread atau link nya saya dah lupa.....
