Ini sayap dengan bahan yg hanya pake sebatang spar dan selembar coroplast . That's it !!!! Nothing more nothing less ( maksudnya tak kurang tak lebih lebih ) . Kalau sudah biasa bikin ( pake power glue sbg perekat spar ) 1 sayap hanya memerlukan waktu 10 - 15 menit !!! Ini contohnya ; pengganti sayap WD
.

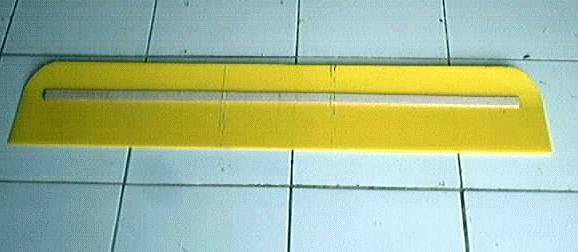

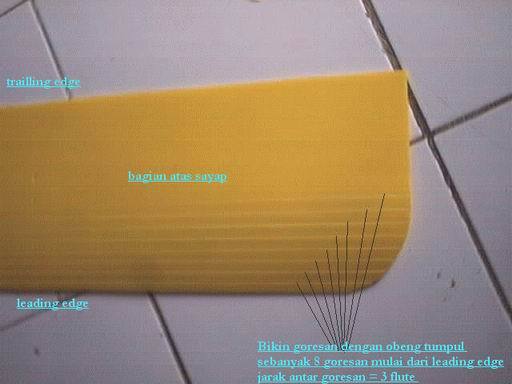

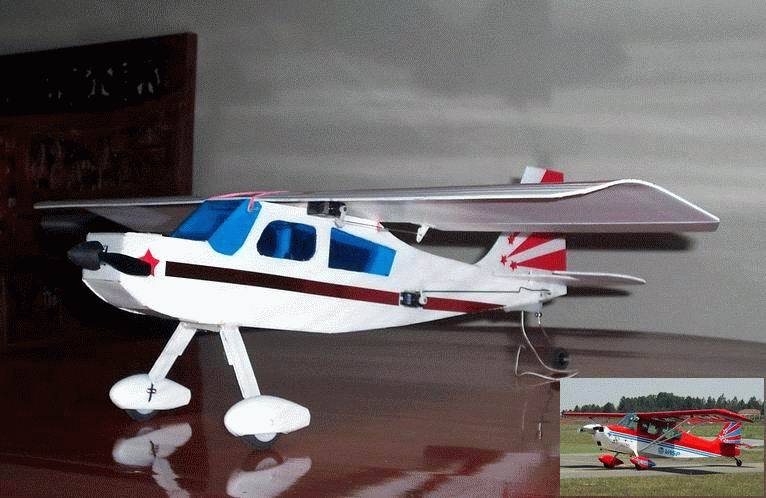

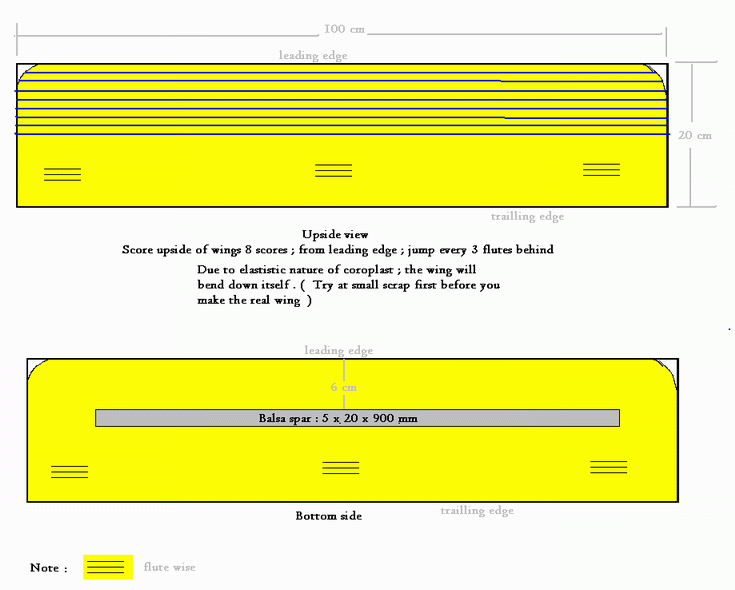

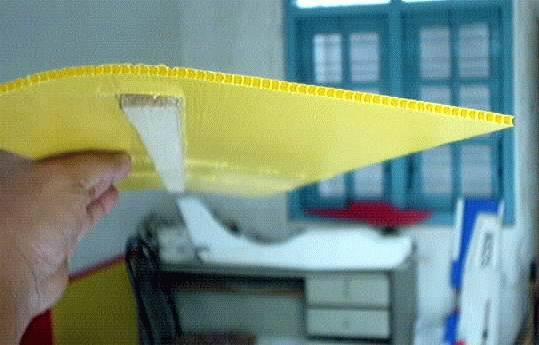

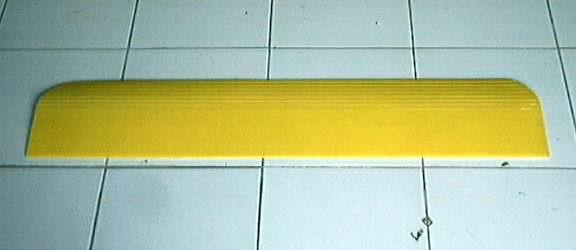

Pakai coroplast tebal 3mmx 20 cm x 100 cm Berat sayap jadi : 125 - 130 grams  Illustrasi  Detail goresan  Sayap dilihat dari atas  Bagian bawah sayap  Bentuk airfoilnya .. Catatan : Yang discore adalah bagian atas sayap ( bukan bagian bawah ) . Hati2 jangan sampai tembus ke bawah . Disini kita memanfaatkan sifat elastisitas coroplast . Ada baiknya anda coba dulu pakai coroplast ukuran kecil spt 10 x 20 cm . Anda gores sebanyak 8 goresan ; perhatikan coronya akan melengkung dengan sendirinya . Untuk bentuk yg lebih melengkung ; jarak antar goresan bisa diperkecil = 2 flute Spar bisa diganti dengan bambu , fibre carbon , dll ( ttk tengah = 30 % dr chord ) . Utk psw yg tidak terlalu berat ; spar bisa diperpendek sampai 50 % dr wing span . Sudah ditest di WD , Firebird , dan pesawat2 homemade CRB .. .  Sayap decathlon juga memakai teknik yg sama
