Spare part WD alternatif

Post by Wind Raider »

Berhubung spare ekor dan sayap WD agak sukar diperoleh akhir2 ini ; kenapa tidak coba membuatnya sendiri aja :idea:

Elevator dan stabilizer WD bisa dibuat dari coroplast 2 - 3 mm .
Mal saja dari ekor asli WD ke sepotong coroplast , potong dan buat hinges dengan menyilet satu sisi pas di bagian utk engsel .


Saya jamin gak kalah dengan yang aslinya malah lebih tahan dan lebih murah .... ( Kalo lebih mahal ta' bayar selisihnya hehehe )

Alternatif lain bisa pakai foam board 5 mm atau balsa sebagai bahan .
User avatar
Wind Raider
Administrator
Administrator
Posts: 4394
Joined: 16 Jan 2007, 17:04
Location: Cirebon
Contact:

Post by Wind Raider »

Kalo sayap juga banyak alternatif :

Alternatif 1 :


Alas sayap dari foamboard 5mm ; rib dibuat dari busa ( atau tiru aja potongan sayap WD ) . Untuk spar bisa dibuat dari tongkat balsa 8 x 12 mm . Sayap kiri kanan dibikin sendiri sendiri . Terus dilem dengan lem khusus utk foam ( boleh pakai dihedral kalo mau ) . Bagian atas sayap ditutup dengan plastik laminating atau plastik kado kalau mau lebih ringan .

Alternatif 2 :
Buat wing dua bh kiri kanan dari foam board 5mm ; dengan memakai teknik foam rebusnya pak roji .


Alternatif 3 :
Buat wing dari coro 3mm x 25cm x 100 cm; score / gores dengan obeng tumpul tiap 3 flute mulai dari leading edge sebanyak 10 - 15 goresan ke belakang . Hati2 jangan sampai tembus . Nah coroplast akan melengkung sendiri . Bagian yang digores akan jadi bagian atas sayap . ( Coba dulu dari potongan coro kecil utk latihan )
Tinggal kasih spare dari balsa 5 mm x 2cm x 80 cm
Contoh : seperti sayap decathlon pada avatar saya

Alternatif 4 :
Buat wing dengan foam 2-3 mm dengan teknik folded seperti pada SPAD .
User avatar
Wind Raider
Administrator
Administrator
Posts: 4394
Joined: 16 Jan 2007, 17:04
Location: Cirebon
Contact:

Post by Wind Raider »

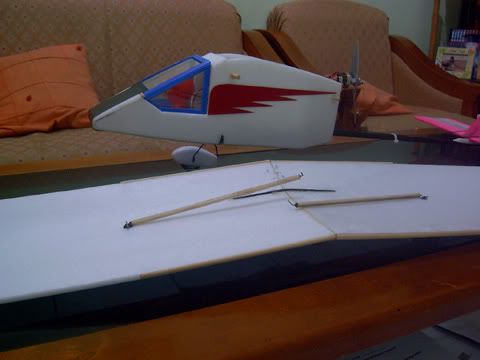

Nah ini dia WD alternatif dengan sayap dari foam dibungkus dengan plastik kado metalik , dengan fin dari coro , stab dari balsa



User avatar
tn
Master Sergeant
Master Sergeant
Posts: 974
Joined: 17 Jan 2007, 17:44
Location: seribu sungai (Banjarmasin)
Contact:

Post by tn »

sip....sip.....
ini solusi jitu.sangat jitu...thx om
om snowman let's do it.daripada keluar duit 160 rb :D :D
User avatar
iwan21
Administrator
Administrator
Posts: 13591
Joined: 17 Jan 2007, 14:11
Location: Bekasi
Contact:

Post by iwan21 »

Di Bekasi salah satu rekan udah nyoba nerbangin WD dg sayap dari blue arrow saya :


WD berhasil terbang bahkan membumbung tinggi kelangit yg biru tanpa bis ditahan....(gimana mau ditahan lah wong enggak pake tali he he he )

Kesimpulan test, Sayap WD bisa diganti pake sayap polyfoam dg span 90cm dan chord 20cm under cambered dg spar dari supit mie...

Cuman saya enggak punya fotonya nih... :(
User avatar
seasickers
Senior Airman
Senior Airman
Posts: 183
Joined: 23 Jan 2007, 13:50
Location: Semarang
Contact:

Post by seasickers »

Kalo propeller WD om ada gantinya gak???
User avatar
iwan21
Administrator
Administrator
Posts: 13591
Joined: 17 Jan 2007, 14:11
Location: Bekasi
Contact:

Post by iwan21 »

Prop WD bisa diganti prop dg ukuran sekitar 7x4 ~ 7x6, cuman perlu prop adapter buat masangnya..
d.Prayoga
Posts: 2
Joined: 10 Mar 2007, 17:02
Location: jakarta
Contact:

Post by d.Prayoga »

saya coba menambal sayap WD yg bocel2 sedikit dengan foam hasilnya cukup rapi, tapi apakah ada pengaruh dengan berat dan CG apa ngga ya?
User avatar
martin
Airman First Class
Airman First Class
Posts: 85
Joined: 09 May 2007, 15:35
Location: balikpapan

Post by martin »

aku juga udah nyoba spt windrider,hasilnya baik...apa kabar pak sy janes dari papua..
User avatar
Wind Raider
Administrator
Administrator
Posts: 4394
Joined: 16 Jan 2007, 17:04
Location: Cirebon
Contact:

Post by Wind Raider »

Ohhh pak Janes . Kapan pindah ke Balikpapan ?
