Re: Mikro T-50 Golden Eagle

Post by iwan21 »

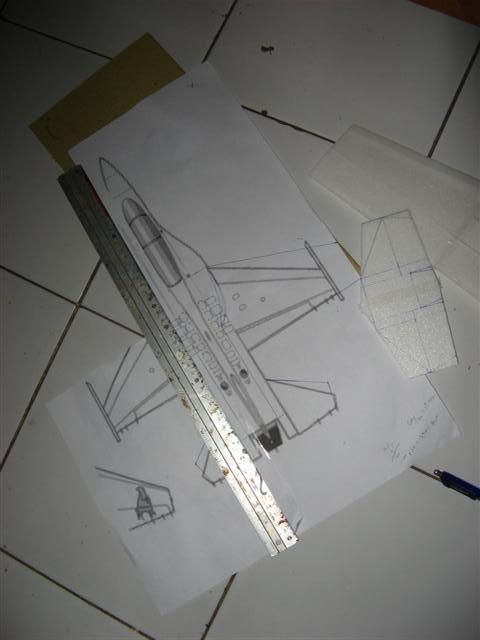

Malem ini nyicil sedikit, print gambar tampak atas sesuai target ukuran


Kalo pembesaran panjang dan lebar dibikin sama, maka panjang body dapet 40 cm tapi wingspan cuman 30 cm, maka ada sedikit penyesuaian ukuran sbb :
panjang body 38 cm, tapi wingspan dibuat 36 cm

Target AUW saya naikan jadi 60 gr,sementara wingarea ancer2 dapet 3,6 dm2 ( termasuk LERX, kalo LERX gak dihitung dapetnya 3 dm2)
dg demikian wingloading sekitar 17 gr/dm2

EDF 27 nya dapet static thrust sekitar 40 gr dan power motor sekitar 21 Watt ( 3 Amp pada tegangan kerja 7 Volt) maka power loadingnya juga gede, 0,35 Watt/gr
User avatar
iwan21
Administrator
Administrator
Posts: 9640
Joined: 17 Jan 2007, 14:11
Location: Bekasi
Contact:

Re: Mikro T-50 Golden Eagle

Post by iwan21 »

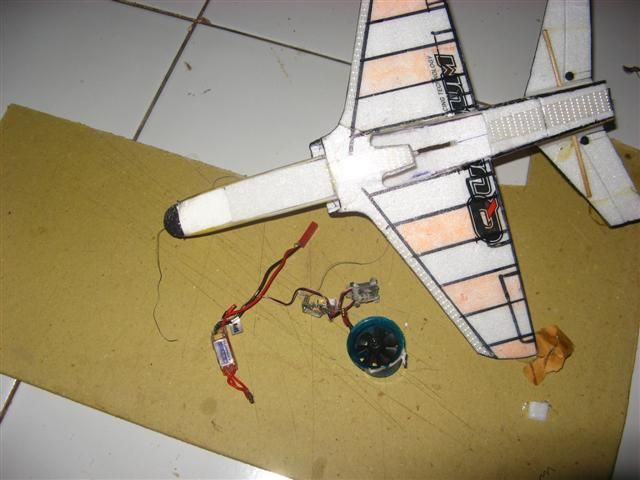

Operasi sesar mikro bandit :mwr

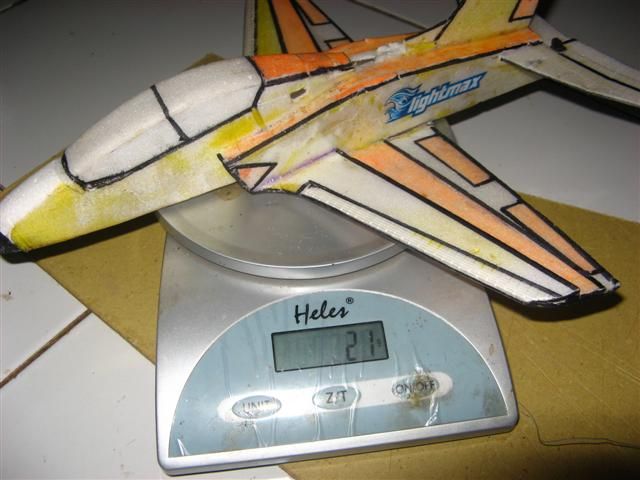

berat kosong mikro bandit jadi patokan berat kosong T-50, 21 gr

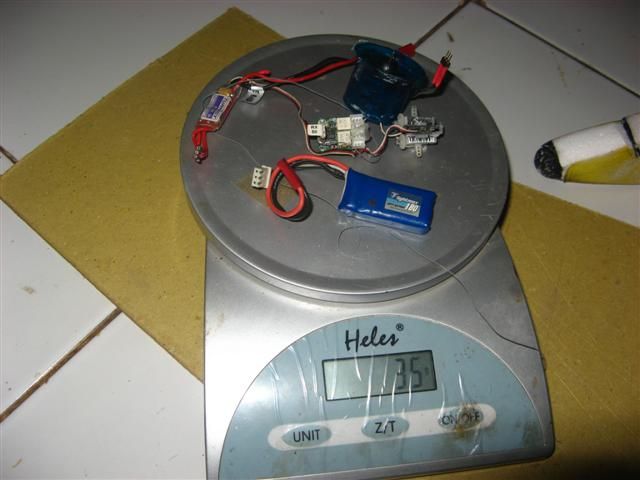

berat part berikut batere 35 gr

maka kalo target 60 gr, saya masih punya sisa 25 gr lagi, syukur2 bisa kaya mikro bandit yg 21 gr
User avatar
fidaero94
GUEST

Re: Mikro T-50 Golden Eagle

Post by fidaero94 »

suhu , kalo pake edf itu udara masuk dibuatkan bolongan sendiri kah? :tlt
User avatar
iwan21
Administrator
Administrator
Posts: 9640
Joined: 17 Jan 2007, 14:11
Location: Bekasi
Contact:

Re: Mikro T-50 Golden Eagle

Post by iwan21 »

fidaero94 wrote:suhu , kalo pake edf itu udara masuk dibuatkan bolongan sendiri kah? :tlt



gini aja kok peletakan edf, inlet duct dan outlet ductnya


User avatar
fidaero94
GUEST

Re: Mikro T-50 Golden Eagle

Post by fidaero94 »

iwan21 wrote:
fidaero94 wrote:suhu , kalo pake edf itu udara masuk dibuatkan bolongan sendiri kah? :tlt



gini aja kok peletakan edf, inlet duct dan outlet ductnya




olalah ternyata mirip di pesawat jetu sungguhan ya...
berarti dulu salah tempat makanya stall terus pswtnya :shy
User avatar
iwan21
Administrator
Administrator
Posts: 9640
Joined: 17 Jan 2007, 14:11
Location: Bekasi
Contact:

Re: Mikro T-50 Golden Eagle

Post by iwan21 »

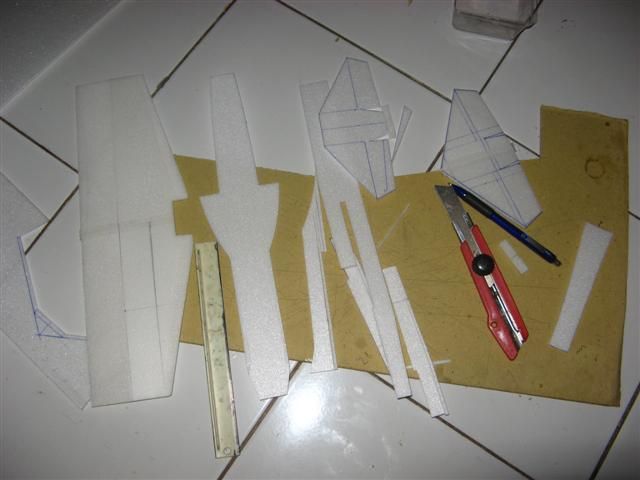

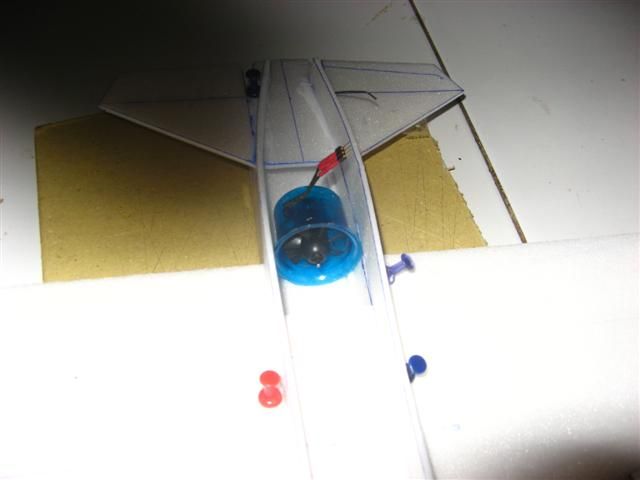

mulai motong2

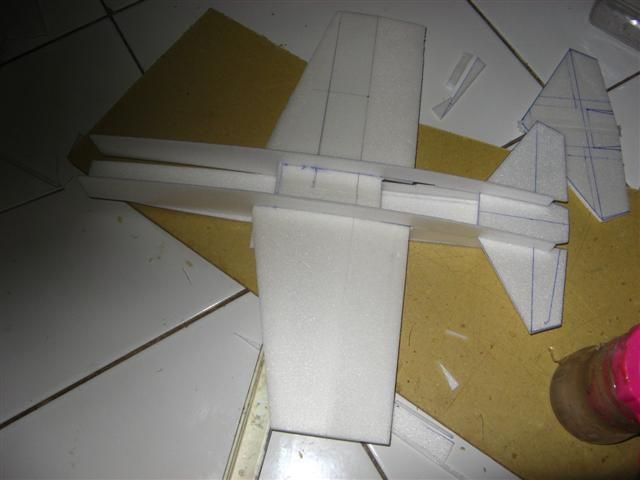

coba test

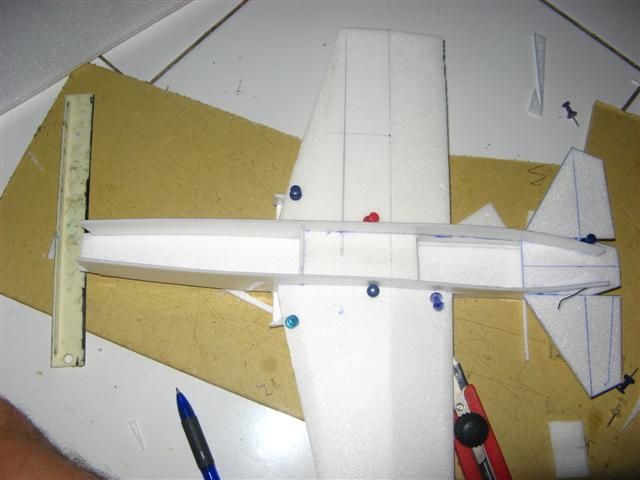

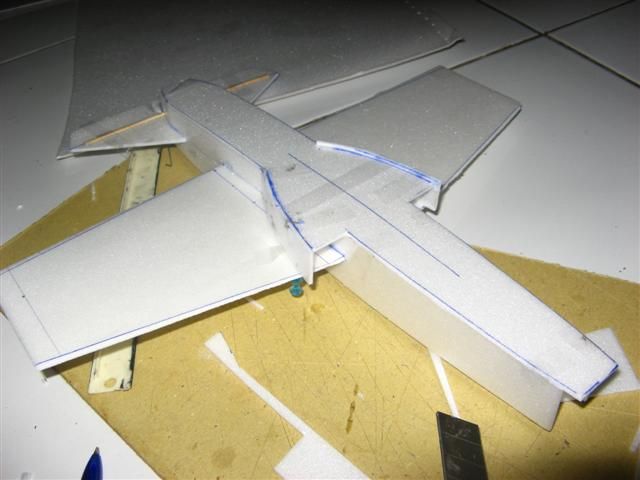

udah pas, langsung aja lem

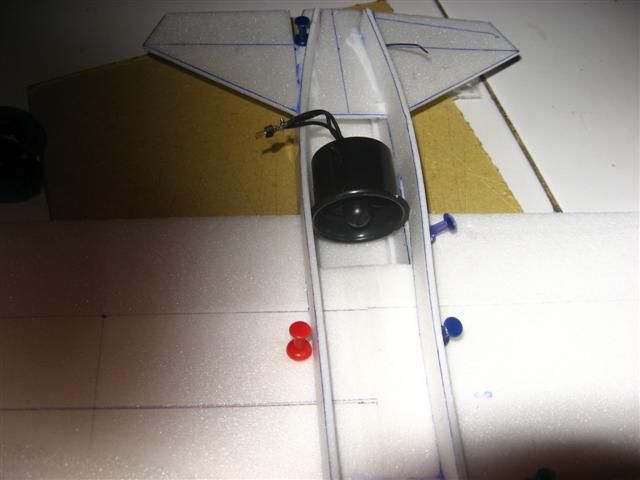

intake spliter duct

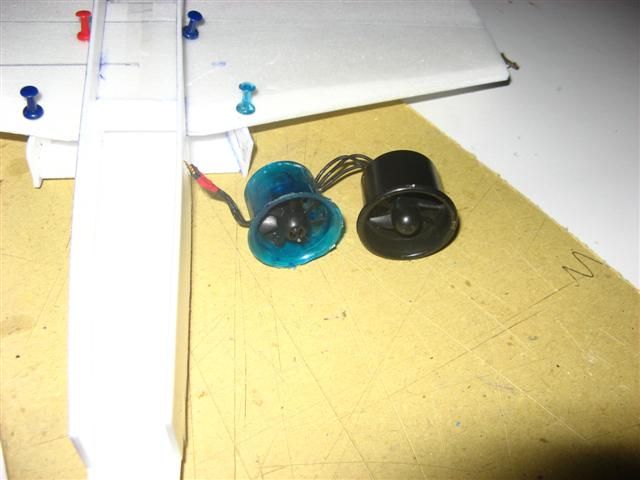

pilihan EDF ada 2, EDF-27 yg biru, EDF-30 yg hitam

kalo AUW masih dibawah 60 gr, pake EDF-27

klo AUW lewat 60 gr, pake EDF-30
User avatar
fidaero94
GUEST

Re: Mikro T-50 Golden Eagle

Post by fidaero94 »

suhu, itu polyfoam ya???

di balikpapan msh blm nemu polyfoam :whoaa
User avatar
iwan21
Administrator
Administrator
Posts: 9640
Joined: 17 Jan 2007, 14:11
Location: Bekasi
Contact:

Re: Mikro T-50 Golden Eagle

Post by iwan21 »

iya , polyfoam 3mm yg saya pake ( tapi saya ukur cuman 2,5mm tebelnya).
biasanya utk pesawat mikro, polyfoam 3mm nya saya tipisin dulu dg cara digosok supaya jadi 1,5mm, tapi kali ini lagi males dan dirumah anak saya lagi batuk, gak berani saya sama debu foamnya
User avatar
fidaero94
GUEST

Re: Mikro T-50 Golden Eagle

Post by fidaero94 »

iwan21 wrote:iya , polyfoam 3mm yg saya pake ( tapi saya ukur cuman 2,5mm tebelnya).
biasanya utk pesawat mikro, polyfoam 3mm nya saya tipisin dulu dg cara digosok supaya jadi 1,5mm, tapi kali ini lagi males dan dirumah anak saya lagi batuk, gak berani saya sama debu foamnya



ada debu foam juga di polyfoam? adu blm tau bntuk polyfoam jd katrok suhu....
:pyg
User avatar
iwan21
Administrator
Administrator
Posts: 9640
Joined: 17 Jan 2007, 14:11
Location: Bekasi
Contact:

Re: Mikro T-50 Golden Eagle

Post by iwan21 »

fidaero94 wrote:
ada debu foam juga di polyfoam? adu blm tau bntuk polyfoam jd katrok suhu....
:pyg



anu, itu polyfoam ya foam juga kan ?, kalo digosok ya debunya ya sama aja gitu..., malah debunya lebih halus dari debu styrofoam
mau sesek napas?, silahkan coba amplas polyfoam tanpa masker :mwr
