Tanya Tx nya Standar Walkera

[DeVIN]

thx om Devin, bermanfaat kok......

Senang bisa membantu komunitas ini, mas Adrian.

udah di coba pake ppJoy
tapi kalibrasi nya bemasalah terus,
ga bisa pas
ada yg tau klo bmasalah di kalibrasi nya..?

Tuk Om Maul, pake tx walkera yaa??
Saya juga mendapat kesulitan tuk kalibrasinya, karena metode pada web http://www.preflightsim.com/wd4chmod.HTM emang butuh kabel yang bener2 bagus agar tidak "bocor".

Hal lain yang saya dapatkan sambil membedah TX tersebut adalah perbedaan potensio (tuk trim manual) pada stick throthle yang berbeda dengan yang lainnya (ail, elev, rudder),....... Permasalahnnya di kalibrasi throtle saja, tuk yang lainnya tidak bermasalah.

Jadi tuk kalibrasi throttle, agar bisa linier, pas, tidak seperti kurva non linier (ini susahnya, karena throtle gak dapet full up dan full down hanya kondisi stick ditengah yang pas 50%), adalah dengan menyetel trim throtle ini full ke atas, kurangi dua klik. Semoga dapet dimengerti.

Salam.

[DeVIN]

thx om Devin, bermanfaat kok......

Senang bisa membantu, Mas Adrian. Kalau bisa di "save" whole page aja tuh, biar abadi, ntar web-nya expired.

udah di coba pake ppJoy
tapi kalibrasi nya bemasalah terus,
ga bisa pas
ada yg tau klo bmasalah di kalibrasi nya..?

Tx walkera saya juga bermasalah dalam kalibrasi throtle-nya, ch3 (tidak pada elev,ail,rudder).
PPjoy diset ke MIC dengan gain input 50 (skala100) atau 5(skala10), jadi pas di tengah.
Kemudian trim throttle di full up-kan, karena ternyata setelah saya bedah tx-nya, potensio trim tuk throtle berbeda dengan 3 chanel lainnya.
Tadinya, masalah kalibrasi, kondisi mid stick, FMS baca trothle 50 %, tapi jika stick digrakin kondisi gerak sinyalnya gak linier, agak lambat dari tengah terus tiba2 full, baik up maupun jika stick di downkan. Jadi gerak stick throtle gak linier, gitu, seperti ada kurva atau seperti ada expo gitu.

Mudah2an dapat dimengerti, kesalahan kalibrasi lain adalah kondisi sinyal yang jelek, jangan lupa pake resistor 10K, atau kabel mic yang baik, sehingga sinyal tidak "bocor".

kutipannya:

One of SPP users supplied my with this schematics:



Let me explain:
The black line going to the RC is the signal line connected to your transmitter. The blue line is the ground.
The two resistors are merely a suggestion, you can use many other values as long as you adhere to the following rules:
1. The large resistor should not be in the range of 5-50 Kilo-Ohms.
2. The small resistor should be in the range of 1/3-1/20 of the large resistor.
Examples are:
10KOhm/1KOhm, 22KOhm/4.7KOhm, 47KOhm/3.3KOhm etc.
I'll be interested to learn which values you found to be best.

Salam.

[Joker]

thx om Devin, bermanfaat kok......

Senang bisa membantu, Mas Adrian. Kalau bisa di "save" whole page aja tuh, biar abadi, ntar web-nya expired.

udah di coba pake ppJoy
tapi kalibrasi nya bemasalah terus,
ga bisa pas
ada yg tau klo bmasalah di kalibrasi nya..?

Tx walkera saya juga bermasalah dalam kalibrasi throtle-nya, ch3 (tidak pada elev,ail,rudder).
PPjoy diset ke MIC dengan gain input 50 (skala100) atau 5(skala10), jadi pas di tengah.
Kemudian trim throttle di full up-kan, karena ternyata setelah saya bedah tx-nya, potensio trim tuk throtle berbeda dengan 3 chanel lainnya.
Tadinya, masalah kalibrasi, kondisi mid stick, FMS baca trothle 50 %, tapi jika stick digrakin kondisi gerak sinyalnya gak linier, agak lambat dari tengah terus tiba2 full, baik up maupun jika stick di downkan. Jadi gerak stick throtle gak linier, gitu, seperti ada kurva atau seperti ada expo gitu.

Mudah2an dapat dimengerti, kesalahan kalibrasi lain adalah kondisi sinyal yang jelek, jangan lupa pake resistor 10K, atau kabel mic yang baik, sehingga sinyal tidak "bocor".

kutipannya:

One of SPP users supplied my with this schematics:



Let me explain:
The black line going to the RC is the signal line connected to your transmitter. The blue line is the ground.
The two resistors are merely a suggestion, you can use many other values as long as you adhere to the following rules:
1. The large resistor should not be in the range of 5-50 Kilo-Ohms.
2. The small resistor should be in the range of 1/3-1/20 of the large resistor.
Examples are:
10KOhm/1KOhm, 22KOhm/4.7KOhm, 47KOhm/3.3KOhm etc.
I'll be interested to learn which values you found to be best.

Salam.

salut dech ama bang devin .....hebat

[DeVIN]

hehehe,.. om Raden bisa aza.

Lanjut om,...

[Syafik]

Saya kok pernah pake txnya DF4 gak pake sambungin2 kabel gitu ya... tapi emang konektor pake serial bawaannya kabel truflite sim, tinggal install PPJOY langsung detect. Jadi ikut bingung kalau pake bognkar2 tx... dasar buta elektro kekeke

@Devin: Selalu mantap soal ginian, t-o-p

[DeVIN]

Ada yang tau info PPJoy untuk windows Vista ?
Gagal terus euy....(gak detect ke radio)

Untuk sementara FMS dan Vista masih kembang kempis,.................... (pake USB, tidak bisa pake PPjoy-mic/sound cable)

Untuk running aja ada masalah,.....

Ada yang bisa jalan dengan menambahkan file dari instalasi xp, file d3drm.dll (copy dari xp anda atau donlot di http://www.dlldump.com/download-dll-fil ... nload.html),

kutipannya,...

The put the d3drm.dll file into the system32 folder

click on computer, then window, then look for the system32 folder

then just drag and drop the d3drm.dll into that folder.

i made a copy of the d3drm.dll from my XP, but I think there's
plenty of places on the web you can get it. Just google I guess.

once you get that going , you'll see the flashing screen. maybe not..
it depends..on the graphic card you have , i think
Just click the GRAPHIC tab, then trun off the texture and smooth
texture.

to install and load more model the path is computer/program files/fms/... and computer/program files/fms/model

Cara lain, adalah....

Install FMS ke vista yang pake Virtual PC - XP system

to run virtual PC.

download virtaul PC 2007 from MS. Install it.
you have to make sure you assign a folder for it.
just follow the instructions.
you have to set tha ram memory...slide the bar accordingly.
then it'll ask you to set the harddrive virtaul folder size.
I leave that at default becuase it'll ask you again.
You don't have to set it at 16 gig. You can drop it down to 10 or less.
Then i just install xp, boot it in xp, and install FMS

PPjoy masih bermasalah pada salah satu DLL-nya, winmm.dll, konsol terpanggil lewat FMS dan langsung crash, so pake USB controller/ tx yang bisa.

Tuk perkembangan lanjutan, coba serach disini, http://n-old.ethz.ch/student/mmoeller/f ... search.php , dengan kata sandi FMS VISTA.

Salam

[DeVIN]

Saya kok pernah pake txnya DF4 gak pake sambungin2 kabel gitu ya... tapi emang konektor pake serial bawaannya kabel truflite sim, tinggal install PPJOY langsung detect. Jadi ikut bingung kalau pake bognkar2 tx... dasar buta elektro kekeke

@Devin: Selalu mantap soal ginian, t-o-p

Wah, ....... gimana nih reply-nya.

[Syafik]

Masalahnya sekarang udah gak punya txnya dan kabel truflitenya jadi bingung mau kasih advice...

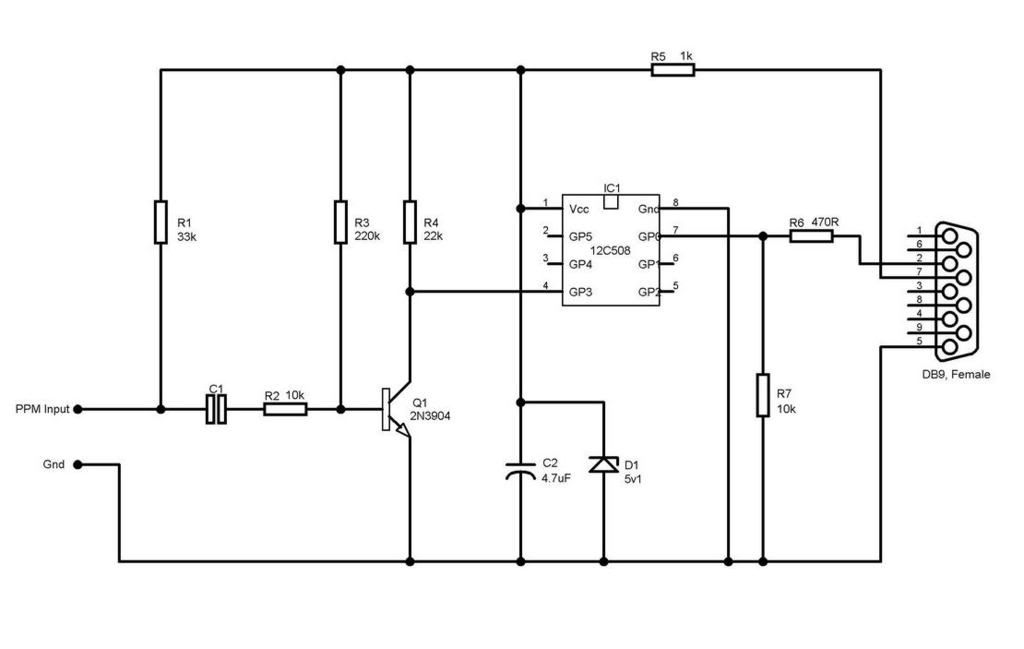

setelah searching2 dapat driver ppjoy untuk menjalankan FMS dengan tx walkera4 dari kabelnya truflite yang menggunakan serial

Apakah ada masih pake truflite ya... simulator itu yang nikin saya bisa nerbangin heli

[DeVIN]

Oooo, rupanya Om Syafik pake tx dengan koneksi serial yaa,.... nyaris gak ada link lagi tuk buatnya om,...





tuk cari ppm pin out tx yang populer disini dari skema diatas,
PPM output pin for the most popular radio control, http://www.coolcircuit.com/project/fms_ ... inout.html

Kalau yang pake paralel (sambungan printer lama),... bisa dilihat disini,....
http://www.heliguy.com/nexus/fmsinterface.html atau dari sini,....
http://gaero.info/forum/viewtopic.php?p=16088#16088

Salam.

[arif]

gimana kalo TXnya Futaba 7 Uhps ya ....
apa bisa dikoneksikan ke Laptop untuk simulator FMS ...
selama ini saya pake Joystik BOXER tuh .. mirip stik PlayStation ...
maksudnya mo pake TX aza biar lebih real ...
tlg dong bantuannya ... apa yang harus dipersiapkan ...
