C-5 Galaxy: Semoga bisa jadi

[Syafik]

Sabar menanti projectnya...

[newfly]

Idem PAk Syafik..... Proyek besar mesti sabar menanti.....
Bos GM memang Luaaaaar Biaaasa...........

[eja]

proyeknya mantap2.. ga kebayang ntar jadinya kayak gimana. pasti bagus banget

[GandrungMaBur]

Udah 2 tahun project terbengkelai. Godaan event di JAC, maunya ikutan.
Berhubung baru memulai lagi kutak-kutik gambarnya ama Suhu Iwan21, semangat timbul lagi, tapi mepet banget ama event
9~10 Oktober di JAC. Apa lagi baru OTW 2 sets EDF ( itupun kurang 2 sets, belum tetek bengek yang lain).
Tapi semangat is tetap semangat (Maklum dibantuin dan di monitor ama Suhu Iwan21 dan temen2x MGT)

Rencana Awal ukurannya:

Panjang badan : 1600 mm
panjang sayap: 1550 mm
berat max(target): 1500 gr

Setelah diskusi ama Suhu diputuskan Ukurannya

Panjang badan : 1850 mm
panjang sayap: 1900 mm
berat max(target): 1500 gr

Salam

[iwan21]

Ampunnn...kalo targetnya minggu depan bisa bisa mules nih perut..

Pembahasan ukuran2, perbandingan2, perhitungan power , wingloading de el el dimuali semalem di hangar MGT



sebagai langkah awal, saya gambar dulu ukuran engien naccele nya, dg isi EDF-63

[Pitra Ratulangi]

lANJUTKAN OM GM, INI SALAH SATU PSWT FAVORITKU,..UPAAYAKAN PAKE FLAPS OM,..BAKALAN SCALE ABIS KLU DAH JADI..

[iwan21]

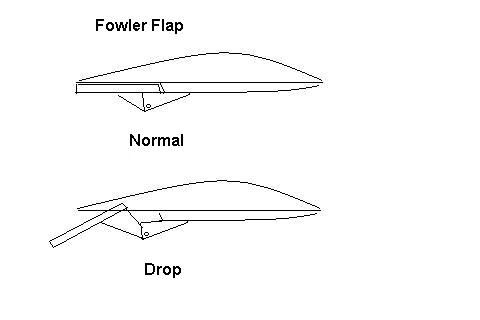

Flapnya type Fowler pak, lagi mikirin mekanisme slidingnya gimana

barusan dapet ide begini



walau gak mirip, tapi diusahain modelnya sama, fowler flap.

[Wind Raider]

Ckckck ... kayak wright besodara

[iwan21]

Ckckck ... kayak wright besodara

diliatnya dari ujung Monas...

[GandrungMaBur]

lANJUTKAN OM GM, INI SALAH SATU PSWT FAVORITKU,..UPAAYAKAN PAKE FLAPS OM,..BAKALAN SCALE ABIS KLU DAH JADI..

Makasih Pak,

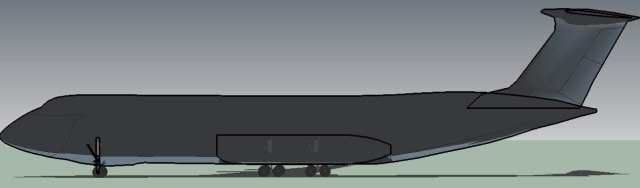

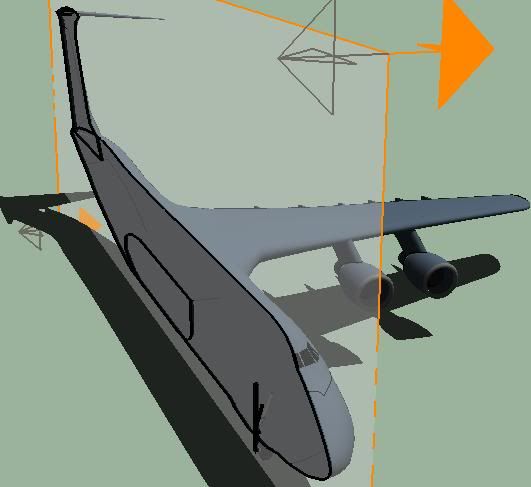

Lanjut, Sambil coba2x Google Sketchup8 (tapi ora mudeng) ambil gambar potongan melintang



Kemudian ambil
1.Main Body

2.Mid Wing Chord:

3. Wing Tip.


Ini pun sebagai referensi Untuk mal wing wire cutting. Rencana pakai flat Bottom.
Buat itung2x beli material :
-Foam Blok (25 mm dan 50 mm)
-Polyfoam 3 mm dan 6 mm

Mohon bantuan suhu2x 3d drawing buat motng cross section untuk Rib Body

Sekian dulu

Salam
