Modifikasi Remote non module ke sistem 2.4 GHz (dual system)

[Wind Raider]

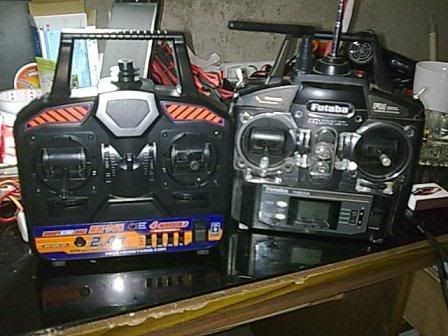

Ini hasil operasinya pak


Antena dr HBk dipindah ke Futaba ; jadilah Futaba remote dengan dua antena .
Disamping kiri remote Futaba dikasih switch utk pindah dr 72 Mhz ke 2,4 Ghz .

[didin]

Ini hasil operasinya pak


Antena dr HBk dipindah ke Futaba ; jadilah Futaba remote dengan dua antena .
Disamping kiri remote Futaba dikasih switch utk pindah dr 72 Mhz ke 2,4 Ghz .

Semua fitur di Futaba apakah berfungsi semua Pak WR dgn modul 2.4G nya?
Semakin penasaran....

[Wind Raider]

Tombol merah kecil utk 'binding' ; switch disebelahnya utk pindah mode dr 72 Mhz ke 2.4 Ghz



Modul 2.4 Ghz ditempatkan di ruang bawah antena teleskopik ( pada gambar antena teleskopik dilepas dulu ) .
Disamping antena teleskopik ditempatkan antena 2.4 Ghz .
Switch ( body biru ) adalah switch utk menindahkan mode dr 72 Mhz ke 2,4 Ghz ( vice versa )

Semua fitur pada remote Futaba tetap bekerja spt biasanya .

[Wind Raider]

Modul RF Hobby King t4a terletak pada bagian paling atas dekat antena .



Ada 4 kabel :
1. Vcc = warna coklat ( 5 volt )
2. GND = warna merah
3.Bind = warna orange
4.Sinyal ppm in = warna kuning


Nah ... copot modul tsb utk dicangkokkan ke remote recepient



All we have to do :
1. mencari ppm out dari remote recepient yg akan dicangkokkan .

2. Menurunkan tegangan dr Vcc remote recepient menjadi 5 volt ( Ini mudah dilakukan dgn ic 7805 )



3. Utk berganti modus , kita pasang switch utk memindahkan tegangan Vcc :
a. ke modul RF 72 Mhz
b. ke modul 2.4 Ghz ( lewat penurun tegangan tentunya dlm hal ini IC 7805 ).

4. Utk binding : pasang kabel bind ke GND memakai push button .

Voila .... jadilah sistem 2.4 Ghz yang murah meriahhhh ....

[kula]

di test dulu yuuukkk...
terutama utk range nya...(berarti kudu di penggung...hehehe)

[Wind Raider]

@kula : hehehe .. ayoooo

@all : puas ?? puas ??? puas ????
Tetaplah di Gaero >>>. Memang 4 mata !!!! ( soalnya pakai kacamata sih ... )

Dengan metode yg sama , saya juga mencangkok module Turnigy ke remote JR 6 channel .
bedanya pada module Turnigy sudah ada penurun tegangan dengan IC LM317

Disclaimer :
Do it at your own risk ... Aye ndak bisa nanggung , cuman bisa jawab

[Wind Raider]

All we have to do :
1. mencari ppm out dari remote recepient yg akan dicangkokkan .

2. Menurunkan tegangan dr Vcc remote recepient menjadi 5 volt ( Ini mudah dilakukan dgn ic 7805 )

3. Utk berganti modus , kita pasang switch utk memindahkan tegangan Vcc :
a. ke modul RF 72 Mhz
b. ke modul 2.4 Ghz ( lewat penurun tegangan tentunya dlm hal ini IC 7805 ).

4. Utk binding : pasang kabel bind ke GND memakai push button .

Voila .... jadilah sistem 2.4 Ghz yang murah meriahhhh ....

Pada remote Futaba 4EXA ; pada bagian RF ( pemancar ) :
PPM out= ada kabel orange ada tulisan OUT ; sambungkan ke ppm in pada module 2.4 Ghz HBK 4TA
Vcc = kabel merah ada tulisan Vcc ; sambungkan ke toogle switch .
Kabel hitam = GND

[handoyo6299]

Salute , nggak ada kata-kata nyang laennya dach........Bravooo

[didin]

Dengan metode yg sama , saya juga mencangkok module Turnigy ke remote JR 6 channel .
bedanya pada module Turnigy sudah ada penurun tegangan dengan IC LM317

Disclaimer :
Do it at your own risk ... Aye ndak bisa nanggung , cuman bisa jawab

Apakah sudah berhasil juga pak WR...?
Kalau modul 2.4G untuk 4ch...dicangkok ke TX JR 6ch.....apakah TX nya nati bisa ngomong dgn RX 2.4G yg 6ch ?

[Wind Raider]

Pada dasarnya module RF hanya meneruskan/memancarkan sinyal ppm yang diterima dari rangkaian induk ( main board ) .
Jadi jumlah channel tidak ada masalah .
Oh ya sistem cangkok ini hanya utk modus PPM , utk PCM tidak bisa bekerja .
Jadi remote harus diset dalam modus PPM .


.
Ini module Turnigy yg saya pasangkan ke JR non module.


Ini receivernya *)

Baru ditest ; sinyalnya bisa diterima dengan baik .
Tinggal test jangkauannya dilapangan


Note :
Module ini tidak kompatible dengan receiver Hobby King t4A karena sistemnya berbeda .
