MiG-17F Fresco, nyoba buat kontes akhir tahun 2009

[iwan21]

Ups...belum mulai udah banyak yg terlalu berharap..

gini deh, gb 3 sisi seperti biasa digedein sesuai ukuran yg mau dibuat, saya cukup pake MS Paint, pilih stretch/skew, kasih pembesaran 300%

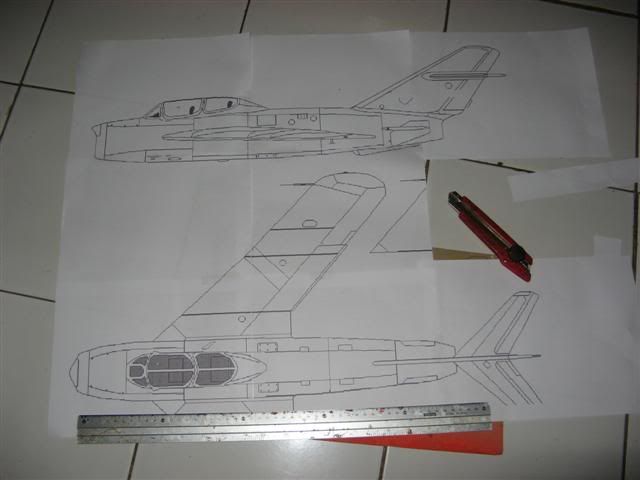

diprint berbentuk tile, terus tempel2 jadi kayak gini

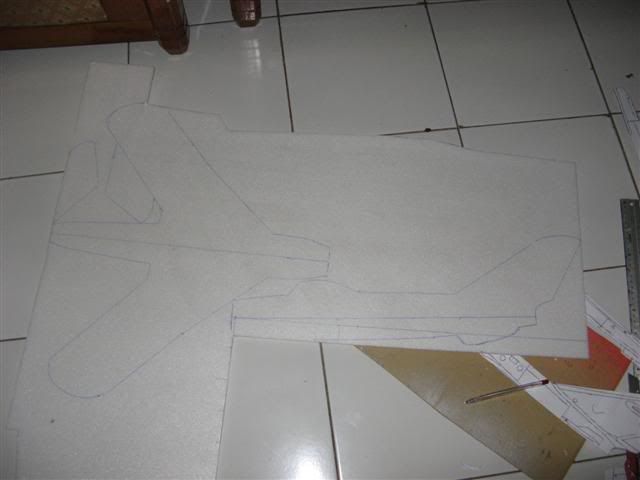

potong gbnya , pindahin ke polyfoam 5mm

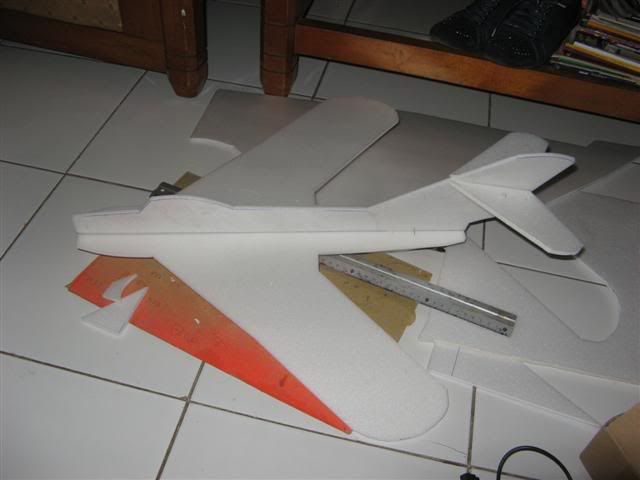

hasil sementara setelah polyfoam dipotong



berat sementara didapet 36 gr

target AUW kayaknya saya turunin jadi 200 gr, dan mungkin motor gak jadi pake yg 24 gr, tapi turun lagi pake yg 16 gr.. .

@ Fiha, fuse bulat ada 2 cara om, pake styrofoam silinder, atau yg akan saya pake disini metode sandwitch, styrofoam lembaran dilapis ke rangka pada gb atas dan nanti di sayat sesuai bentuk rangka tsb,baru diamplas alus

[iwan21]

Oh iya ada tambahan lagi, dari gb 3 sisi asli, luasan sayap, vertical Fin dan Horizontal stab saya gedein antara 10 sampe 20 % ( kalo ngikutin aslinya malah jadinya kecil banget ukurannya)

[hery_s]

inilah rajinnya suhu kita.....gambar pola di print perbagian satu-2 di kertas baru di lem jadi satu..... lanjoet suhu......

[iwan21]

inilah rajinnya suhu kita.....gambar pola di print perbagian satu-2 di kertas baru di lem jadi satu..... lanjoet suhu......

bukan rajin pak, tapi dipaksa keadaan.. , punyanya kan cuman printer deskjet

[hery_s]

lho sama juga....saya kalo lagi rajin emang harus nempel-2 om , harus saaabarr nempelinnya....kadang-2 garis nggak ketemu garis...he...he..he

[Charles]

lho sama juga....saya kalo lagi rajin emang harus nempel-2 om , harus saaabarr nempelinnya....kadang-2 garis nggak ketemu garis...he...he..he

Masih mending om, sudah lumayan canggih, sudah computerize. Lha saya masih primitif, masih pake kertas milli, pensil dan penggaris. Masih untung gak pake batu tulis..he..he..

[hery_s]

wah...!!!! kita kembali tahun 70 an dong......

[fajrisalim]

weeew... dah turun gunung suhu yang satu ini

lho sama juga....saya kalo lagi rajin emang harus nempel-2 om , harus saaabarr nempelinnya....kadang-2 garis nggak ketemu garis...he...he..he

Yang ngeselin kalau udah disambung2 ternyata wingspan tidak sesuai yang direncanakan hehehe

[iwan21]

Yang ngeselin kalau udah disambung2 ternyata wingspan tidak sesuai yang direncanakan hehehe

Gampang om ngakalinnya, saya sih gak selalu berpatokan dg hasil print, tapi nyesuain dg target AUW dan target wingloading
Jadi setelah ditempel2, saya bikin outline baru nyesuain dg 2 target diatas

[Snowman]

Pak Rodji,... pake ducted fan ya....biar mantap.....?,....
