Programmable Servo Tester

[jakatawakalna]

salam kenal om coyo.....mantab dan kreatif...pastinya berguna..

cuman bisa nyimak aja dulu...

[didin]

mantap om... ATTINY ya...

iya Om, tau aja.....
tadinya mo belajar PIC tp akhirnya menuruti saran Om Jedx pake AVR aja.
Lagian di forum ini banyak yg posting bikin alat macem2 pake AVR tapi gak dijelasin dari dasarnya, 'buat newbie kaya' sy gini kan bingung......

Betul Om...akibatnya...bengong aja...

Turut menyimak...

[coyo]

Ok Boss, sy coba gambar dulu skematiknya pake Eagle (http://www.cadsoftusa.com/download.htm) biar rapi

[coyo]

Sebelum ngebahas rangkaian, kita bahas tentang sinyal servo dulu deh.


hmm...... jadi bingung ngejelasinnya......

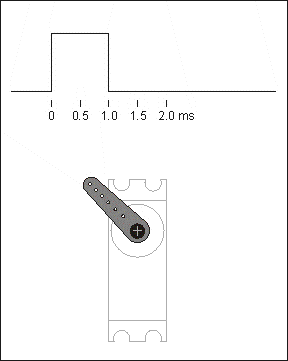

kita liat animasi berikut aja deh, 'kan gambar mewakili sejuta kata hehehe.....

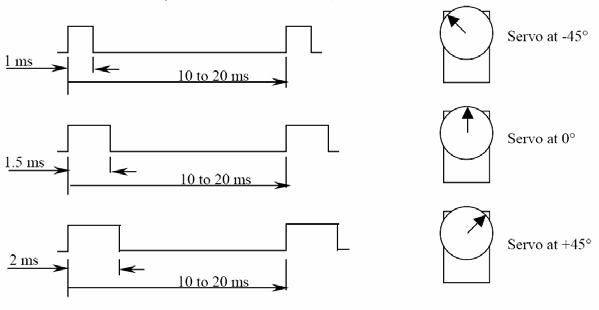

jadi intinya untuk menggerakkan servo, butuh pulsa selebar 1.0 ~ 2.0 ms (mili detik):
1.0 ms => posisi minimum
1.5 ms => posisi tengah
2.0 ms => posisi maksimum

jarak antara 1 pulsa ke pulsa berikutnya sekitar 10~20 ms

[rachmatjeny]

mantap om... lanjut..
btw ini pake PWM control ato pake delay?

trus program pake winavr/codevision?

[coyo]

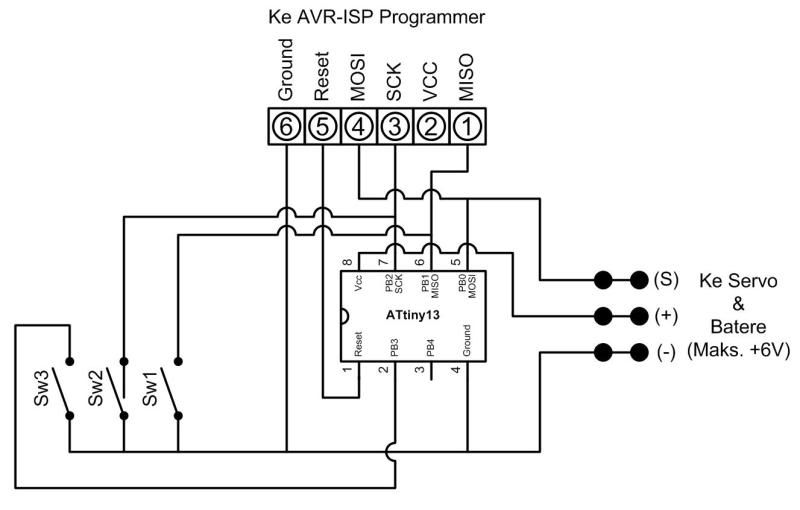

Begini skematiknya: (akhirnya digambar pake Visio aja)

(mudah2an gak salah nggambar)

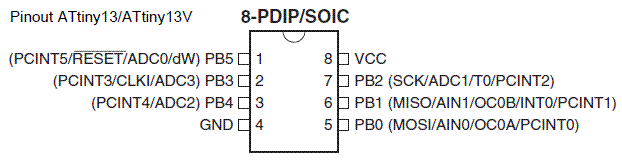

Ini pinout IC-nya:

Datasheet bisa di cari di http://www.atmel.com

[coyo]

Setelah semua dirakit dgn benar maka.....
dijamin 100% setelah disambung dgn servo & batere gak bakalan jalan......

hehehe......

[thoha]

apik...

[coyo]

Biar bisa jalan, kita pake baskom..... eh, bascom yg bisa di donlot di http://www.mcselec.com/index.php?option ... &Itemid=54 pilih BASCOM-AVR DEMO - yg gratisan aja

Sebetulnya bisa juga pakai Winavr, CodeVision, AVR Studio dll. tapi sy 'ra mudheng bahasa C & Assembly - paling2 cuma berhasil bikin LED Flasher doang.....

Kenapa pake BASCOM-AVR ? karena untuk pemula seperti sy, bahasa ini lebih mudah dimengerti.

[coyo]

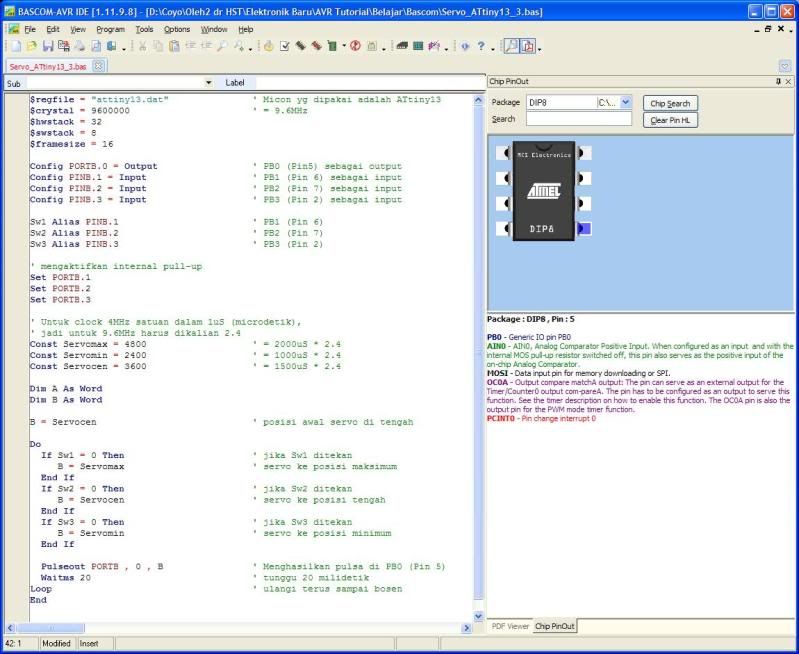

Berikut listing programnya:

Code: Select all

$regfile = "attiny13.dat"               ' Micon yg dipakai adalah ATtiny13
$crystal = 9600000                      ' = 9.6MHz
$hwstack = 32
$swstack = 8
$framesize = 16

Config Portb.0 = Output                 ' PB0 (Pin5) sebagai output
Config Pinb.1 = Input                   ' PB1 (Pin 6) sebagai input
Config Pinb.2 = Input                   ' PB2 (Pin 7) sebagai input
Config Pinb.3 = Input                   ' PB3 (Pin 2) sebagai input

Sw1 Alias Pinb.1                        ' PB1 (Pin 6)
Sw2 Alias Pinb.2                        ' PB2 (Pin 7)
Sw3 Alias Pinb.3                        ' PB3 (Pin 2)

' mengaktifkan internal pull-up resistor
Set Portb.1
Set Portb.2
Set Portb.3

' Untuk clock 4MHz satuan dalam 1uS (microdetik),
' jadi untuk 9.6MHz harus dikalian 2.4
Const Servomax = 4800                   ' = 2000uS * 2.4
Const Servomin = 2400                   ' = 1000uS * 2.4
Const Servocen = 3600                   ' = 1500uS * 2.4

Dim A As Word
Dim B As Word

B = Servocen                            ' posisi awal servo di tengah

Do
  If Sw1 = 0 Then                       ' jika Sw1 ditekan
     B = Servomax                       ' servo ke posisi maksimum
  End If
  If Sw2 = 0 Then                       ' jika Sw2 ditekan
     B = Servocen                       ' servo ke posisi tengah
  End If
  If Sw3 = 0 Then                       ' jika Sw3 ditekan
     B = Servomin                       ' servo ke posisi minimum
  End If

  Pulseout Portb , 0 , B                ' Menghasilkan pulsa di PB0 (Pin 5)
  Waitms 20                             ' tunggu 20 milidetik
Loop                                    ' ulangi terus sampai bosen
End
