rumboko wrote:Thanks om unding, tapi kemaren dapet akal, aku punya plat ring 3mm, pas banget sama shaft. Lalu aku gergaji di satu sisinya. sehingga bisa aku tempatin di keratan shaftnya. Sayang banget aku belum bisa upload fotonya om. Cukup kuat juga sih... dan pemasangannya lebih gampang, gak suka "mencolot" "lompat"
Bagus idenya om, bisa jadi alternatif buat yg kehilangan "C" klip
HUTOMO123 wrote:Tanya Suhu Unding.....kalau mau lilit motor helly mau diturunkan KVnya jadi 1500an Watt 200-300Watt untuk dipasang di pesawat gimana ya.... Spek asli motor: -Turnigy 2836-3700 Kv 700 watt -9 Pole, gulungan aslinya 11 Rangkap dengan 5 putaran -Diameter kawat sepertinya 0.25
Kawat yg saya punya 0.25 dan 0.3....mohon pencerahannya...
Trims....Salam
Jumlah lilitan = (3700 x 5)/1500 = 12 lilit Jumlah kawat yg mengisi setiap pole = 11 x 5 = 55 helai (speck asli dgn kawat 0.25) Jumlah rangkap gulungan baru = 55/12 = 4.58 = 5 rangkap (kawat 0.25)
izin ikut nimbrung om BG. maklum momentnya pas buat bertanya. mau tanya nih sama suhu Unding, saya ingin gulung ulang Towerpro 2408-21 T black dan sekarang sudah saya gulung sesuai dengan aslinya cuma gulungan saya kurangi jadi 17 lilitan. tapi saya bingung untuk memastikan yang mana kabel tengahnya. jadi saya butuh saran dari suhu, dan saya juga ingin coba seperti rangkaian yg ketiga bisa gak? terimakasih kepada suhu...
izin ikut nimbrung om BG. maklum momentnya pas buat bertanya. mau tanya nih sama suhu Unding, saya ingin gulung ulang Towerpro 2408-21 T black dan sekarang sudah saya gulung sesuai dengan aslinya cuma gulungan saya kurangi jadi 17 lilitan. tapi saya bingung untuk memastikan yang mana kabel tengahnya. jadi saya butuh saran dari suhu, dan saya juga ingin coba seperti rangkaian yg ketiga bisa gak? terimakasih kepada suhu...
Bodyguard wrote:Mungkin maksudnya kabel tengah outputnya kali om....mungkin pertanyaannya mengarah ke kabel tengah output yg akan di colokin ke ESC...
Kiri, tengah ataupun kanan kan sama saja, kalau salah paling putarannya terbalik tidak bakalan hangus asalkan gulungannya tepat
maaf suhu infonya kurang jelas. motor towerpro yang 21 lilitan saya jadikan 17 lilitan dan dengan jumlah 9 (klo punya om BG khan 12) trus saya bingung untuk kabel yang nyambung ke ESC khan ada 3 jadi kabel manakan yang ditengah?? trus saya lihat gambar rangkain ke 3 yg suhu tampilkan apakah bisa saya buat seperti itu biar putaran lebih kencang. oh ya satu lagi saya sangat senang dengan pesawat seperti cesnna dan kawan2 tapi saya susah mencari pola dan cara menentukan CG nya karena sudah berkali kali membuat dan terbang selalu crash dan tidak berhasil terbang. mohon pencerahan..
setelah selesai melilit .... akan menghasilkan 6 kabel inti .. kemudian 2 kabel inti di satukan sesuai dgn petunjuk gambar .. kemudian akan menghasilkan 3 kabel inti yg akan di solder konektor ke ESC
NAH TIGA KABEL INTI yg ke ESC itu bebas colok... ga akan konslet kok.... paling arah putaran aja yg berubah....klo salah putaran ..tinggal pindah colok aja salah satu konektornya ..
anakpahuluan wrote:Boleh nyambung topik gulung2 motor gak.. .... saya punya motor 2408-21T (lonceng) yang kawat kumparannya putus.... 1. gimana skema gulungannya,.... ni motor pake 9 pole 2. kawat berapa yang ideal (saya punya 0,18 dan 0,25) untuk gulungan & jumlah gulungannya untuk ESC 20A 3. Berapa ukuran propeler yang sesuai !!! Mohon petunjuk dan petuah suhu2 aero ...

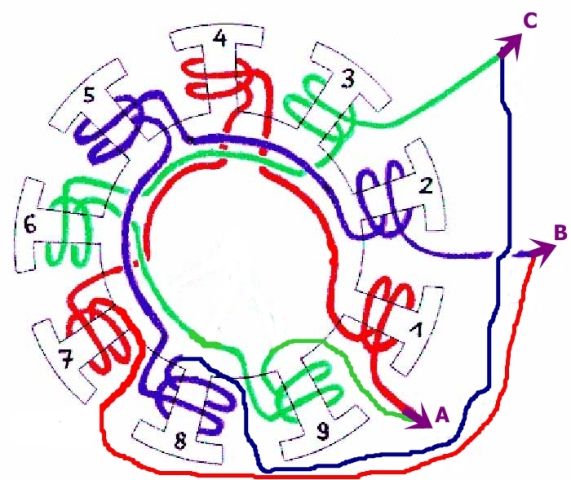

Skema gulungannya seperti ini
gulungan asli 21 lilit, pakai saja kawat 0.25 dengan jumlah rangkap 3 atau 4
Om Unding.... saya lilit TP 2408 ini dg kawat 0.25 rangkap 3 dengan lilitan 18 x ,menggunakan bateray Turnigy Nanotec 45C 3S 1300 dg Propeler 7x6 kok ngak mau full trothle ya... sampai 75% pasti macet bunyi cit cit krek krek...putaranya mau mbalik kayaknya ,karena penasaran begitu...saya bongkar lagi pakai 12 lilit juga sama kalau saya pakein bateray 2S 1300mA ...aman saja dg full trothle.. mohon pencerahan...trims
