Waduh.. latar LCD belang ? => DIY homemade backlight aja...

[coyo]

tenang Om... klo masalah polarizing filter dah dibahas di 2 link yg sy cantumkan di hal.1
klo polarizing filter-nya rusak ga mungkin bisa seperti ini kan?

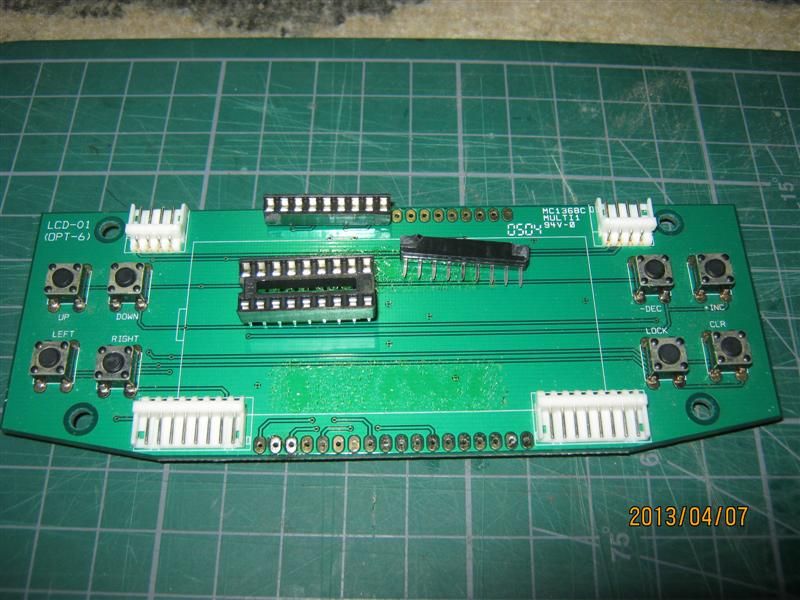

biar LCDnya gampang dibongkar-pasang (namanya juga lg coba2), sy pasang socket IC:

nanti kaki2 LCD-nya perlu dipotong biar ga ketinggian mentok casingnya

[andreas13]

tenang Om... klo masalah polarizing filter dah dibahas di 2 link yg sy cantumkan di hal.1
klo polarizing filter-nya rusak ga mungkin bisa seperti ini kan?


biar LCDnya gampang dibongkar-pasang (namanya juga lg coba2), sy pasang socket IC:

nanti kaki2 LCD-nya perlu dipotong biar ga ketinggian mentok casingnya

siiip

[coyo]

lanjuttt........

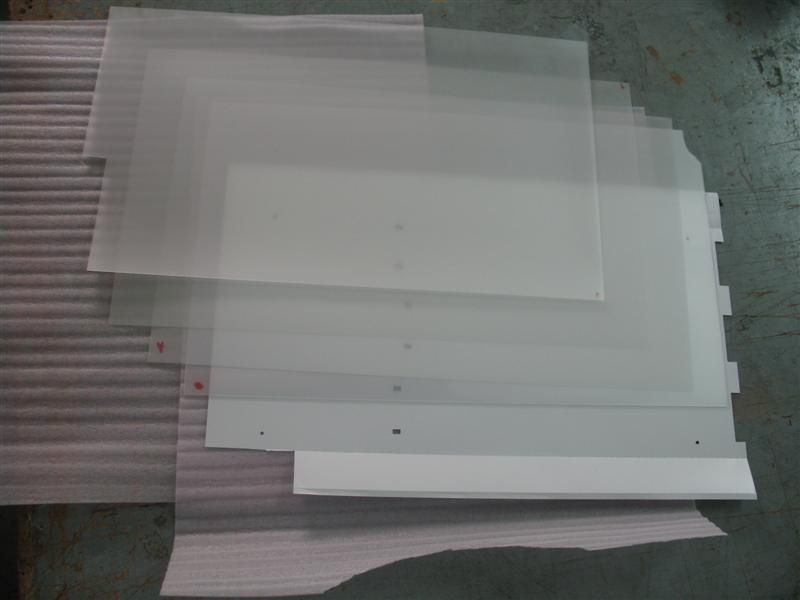

jalan2 keliling pabrik, nemu panel LCD rusak ex. TV 24", langsung aja dimutilasi lembaran2 buat backlight nya:

istilahnya diffuser sheet (klo ga salah)

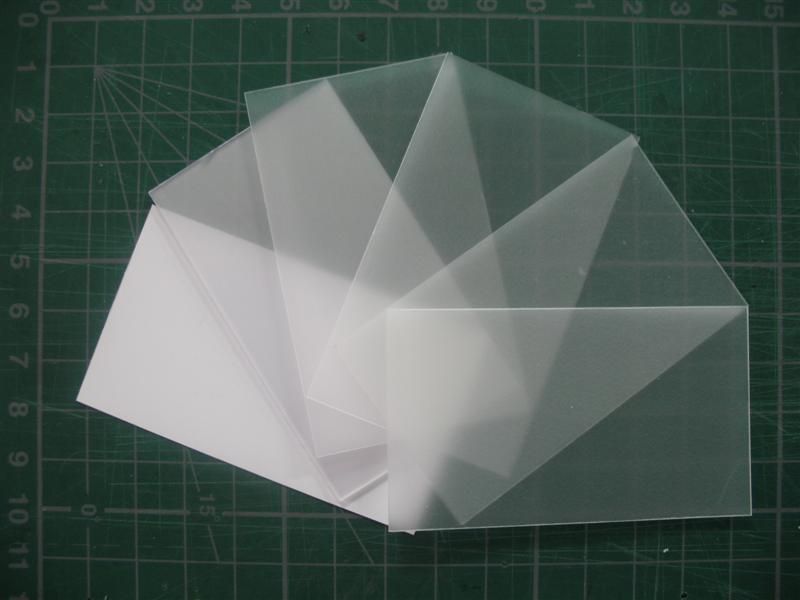

setelah dipotong2:

[Abi Ghiffa]

kok jadi pemanasan, eh penasaran

[coyo]

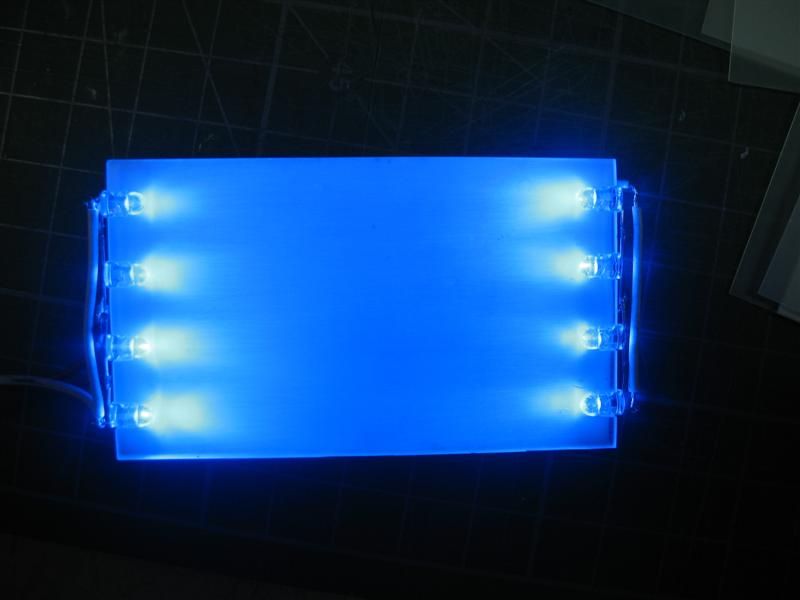

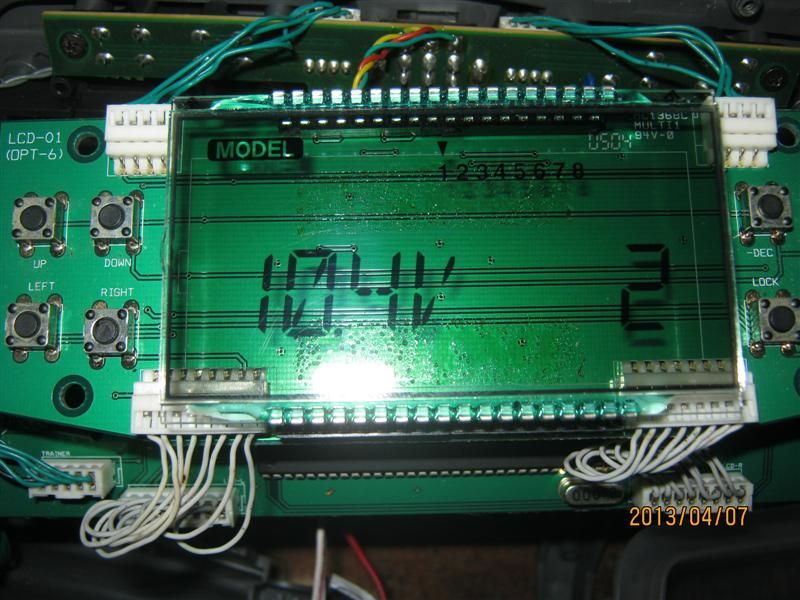

selembar plastik putih dipasang dibawah acrylic, hasilnya:

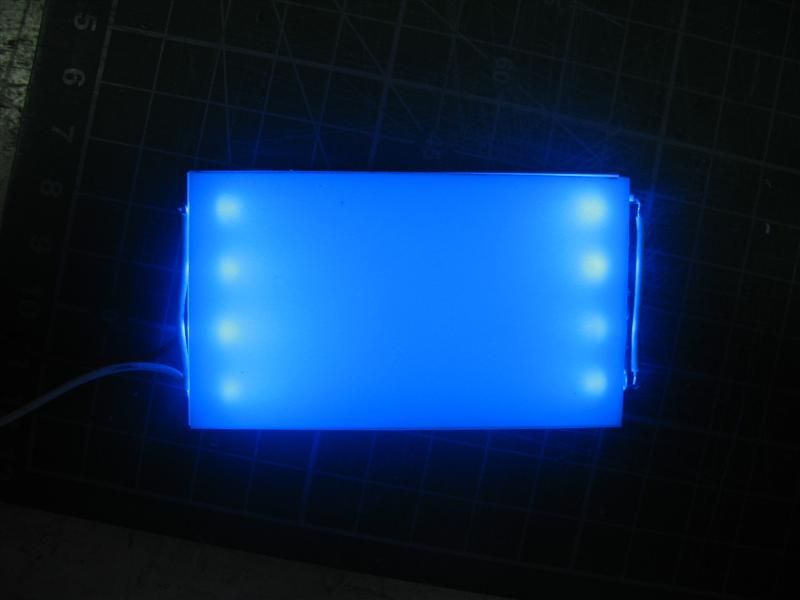

supaya LED nya ga terlalu keliatan, diffuser sheet td dipasang di atas acrylic, hasilnya:

sebetulnya diffuser bisa diganti plastik biasa yg agak buram

kesimpulan sementara:
sebetulnya nyalanya sudah lumayan, cuma pas bagian LED masih keliatan perbedaan terangnya.
bagusnya memang posisi LED digeser lg tp masalahnya jd ga bisa dipasang karena mentok sama tombol2.
solusi lain ada beberapa opsi:
1. ganti pake LED smd
2. pake EL panel aja ($8 di ebay)
3. udah terima aja kaya' gitu, 'kan masih tetep lebih bagus drpd sebelumnya (belang)
4. ga usah pake backlite, ditempelin stiker silver juga jadi
5. bertapa dlu cari pangsit eh wangsit......
6. ??? klo ada yg punya ide monggo silakan di sharing........

[fly123]

coba pakai pake led hp,ingat dulu waktu masih servis hp,3310 jadul di ganti led warna warni.

[christoffel]

itu acrilic yg sudah diamplas?
coba amplasnya di perdalam lagi om, guratan nya. harus sampai sinar nya pecah.
kalau perlu pakai acrilic yg 1.5mm aja di dobel, masing2 sudah di amplas.
just my opinion ...
soalnya dulu saya pernah pasang LED untuk LE sayap pesawat supaya tampak seperti garis dengan cara seperti ini ...

[andreas13]

selembar plastik putih dipasang dibawah acrylic, hasilnya:


supaya LED nya ga terlalu keliatan, diffuser sheet td dipasang di atas acrylic, hasilnya:

sebetulnya diffuser bisa diganti plastik biasa yg agak buram

kesimpulan sementara:
sebetulnya nyalanya sudah lumayan, cuma pas bagian LED masih keliatan perbedaan terangnya.
bagusnya memang posisi LED digeser lg tp masalahnya jd ga bisa dipasang karena mentok sama tombol2.
solusi lain ada beberapa opsi:
1. ganti pake LED smd
2. pake EL panel aja ($8 di ebay)
3. udah terima aja kaya' gitu, 'kan masih tetep lebih bagus drpd sebelumnya (belang)
4. ga usah pake backlite, ditempelin stiker silver juga jadi
5. bertapa dlu cari pangsit eh wangsit......
6. ??? klo ada yg punya ide monggo silakan di sharing........

kalau saya pakai backlight nya turnigy , ada beberapa pilihan warna , kalau kebesaran biasanya saya potong trus dipasang , tapi kalau di DX6 pas

[coyo]

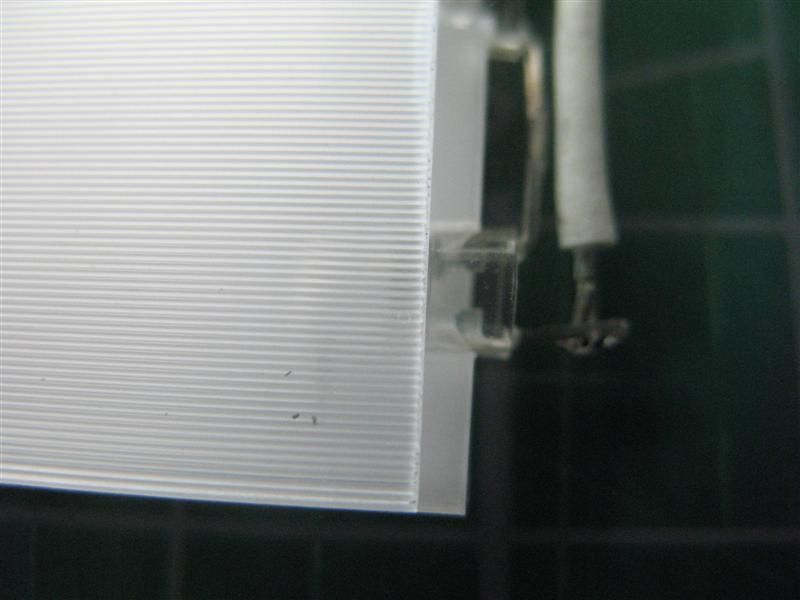

diffuser sheet nya sendiri dah garis2:

tebal 1.2mm

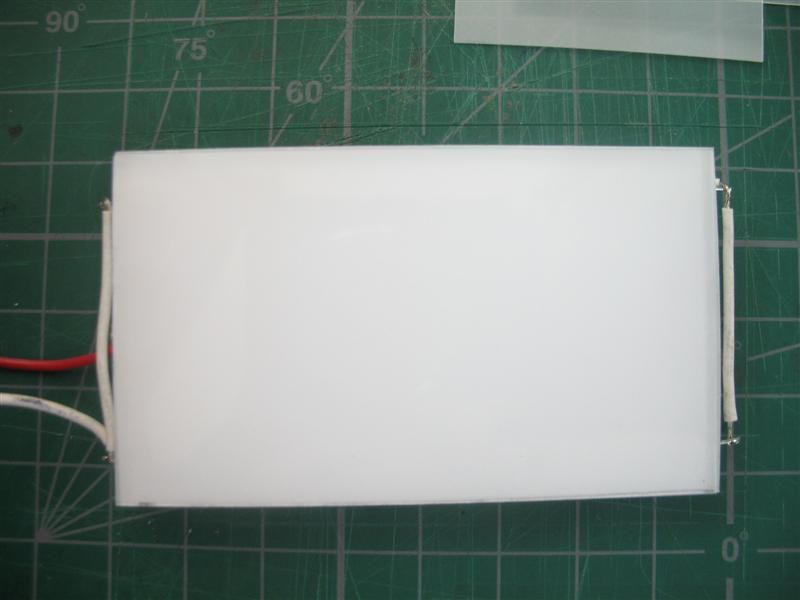

kondisi off, led dah ga keliatan:

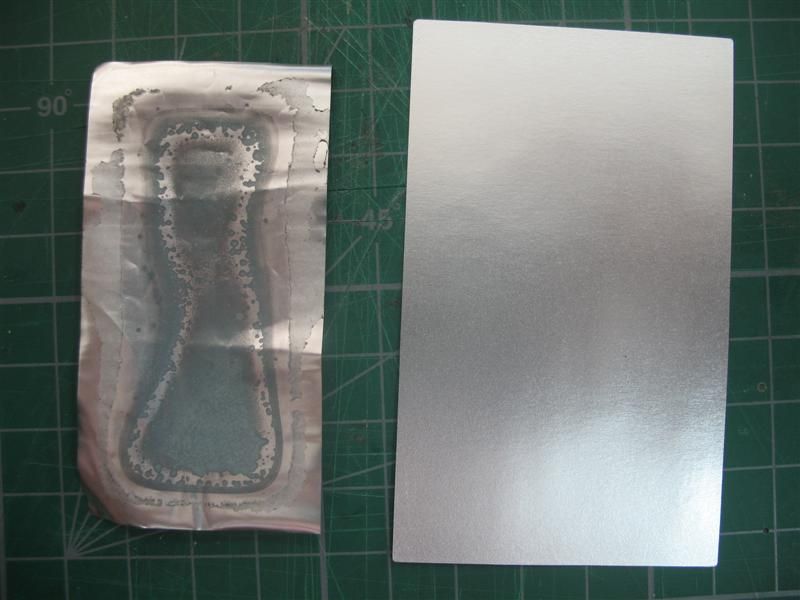

klo misalnya ga jd pake backlite, tinggal pasang stiker kaya' gini:


dulu sy juga dah beli backlite-nya turnigy, tp ternyata kurang besar......

[coyo]

seandainya jarak panel LCD ke PCB agak jauh bisa coba pasang led-nya dibelakang panel seperti ini:

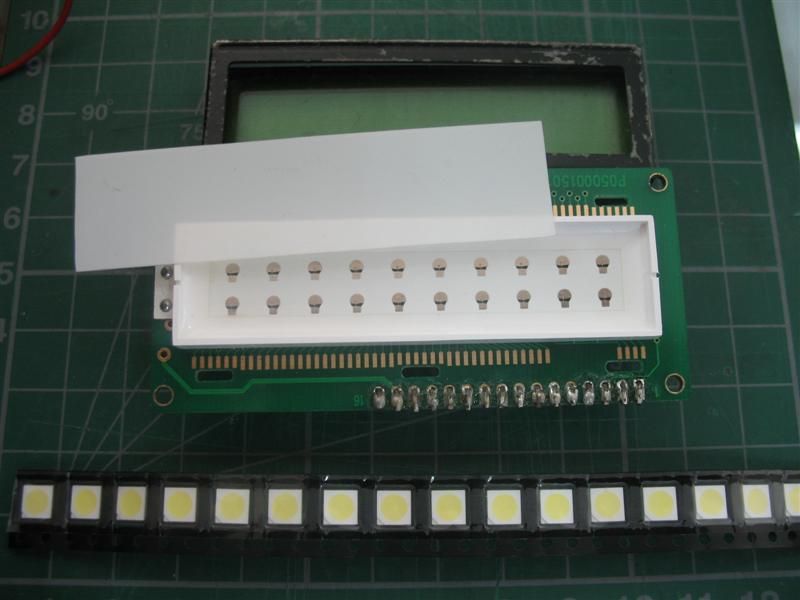

Ini daleman backlight LCD 16x2. Yg bawah led smd 5050

alternatif terakhir pake ini:

tp mesti nabung dulu hiks...
