Nemenin KAI-T50 om Julescrafter, EDF-64 Bekasi-21

[iwan21]

Jiaaa ada yang mau blonjo...titip dong...males nih order cuma sebiji doang

ya enggak ngemeng2....paket saya udah mulain berdatangan nih, 1 dah sampe kantor pos, 4 udah keluar dari singapur tinggal nunggu masuk indonesia ( mduah2an lancar semua )

[BZ123456]

Lah baru kepikiran...kan mau jadiin kanon tank eikeh bisa berasep pas nembak wekekeke

[julescrafter]

Lah baru kepikiran...kan mau jadiin kanon tank eikeh bisa berasep pas nembak wekekeke

hehehe tank lagi
sebenernya udah nyimpen ide soal tank nembak itu tapi waktunya ga ada buat ngoprek tank
lagi riset pesawat dulu :p

[BZ123456]

Lagi mikir aja julius.....kan sayang smoke generator cuma buat efek exhaust...bisa dipikir buat kanon juga lah

[julescrafter]

Lagi mikir aja julius.....kan sayang smoke generator cuma buat efek exhaust...bisa dipikir buat kanon juga lah

kalo ideku gini om Ben,

asep itu ditampung di container plastik yang lentur di dalem turret yang terhubung oleh selang panjang ke dalam barrel. Untuk mencegah asep keluar ke barrel sebelum waktunya dipakein klep. Lalu pas nembak (recoil), membuka klep dan ,menekan container lentur itu sehingga asep keluar dari selang yang di dalam barrel.

[BZ123456]

kalo ideku gini om Ben,

asep itu ditampung di container plastik yang lentur di dalem turret yang terhubung oleh selang panjang ke dalam barrel. Untuk mencegah asep keluar ke barrel sebelum waktunya dipakein klep. Lalu pas nembak (recoil), membuka klep dan ,menekan container lentur itu sehingga asep keluar dari selang yang di dalam barrel.

So where does the smoke come from julius? you fill in the tank from cigarettes? wakakakakaka

[julescrafter]

kalo ideku gini om Ben,

asep itu ditampung di container plastik yang lentur di dalem turret yang terhubung oleh selang panjang ke dalam barrel. Untuk mencegah asep keluar ke barrel sebelum waktunya dipakein klep. Lalu pas nembak (recoil), membuka klep dan ,menekan container lentur itu sehingga asep keluar dari selang yang di dalam barrel.

So where does the smoke come from julius? you fill in the tank from cigarettes? wakakakakaka

lha katanya mau mendaya gunakan smoke generator dari benedini kuwi om yang itu ga usah dibahas lagi kan udah punya

[iwan21]

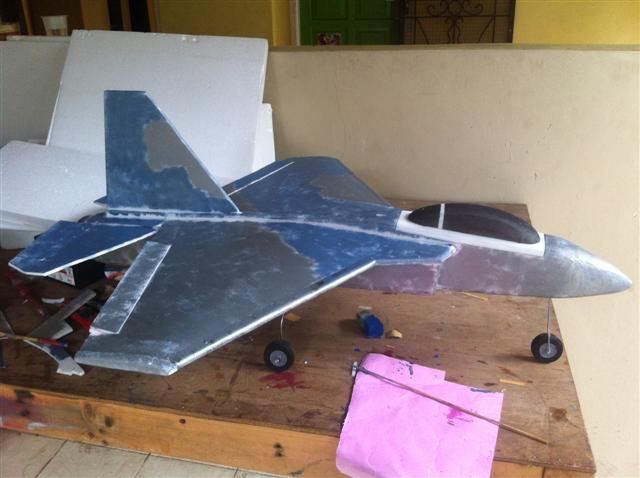

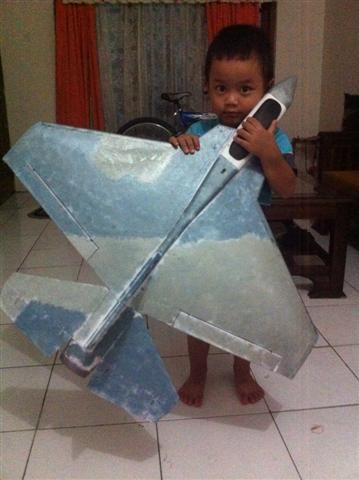

Yg penting asal bekelir (malu polosan ama T-50 nya om Julius)
nekat manfaatin cat alumunium sisa2 ngecat pager rumah

[wisnumurti]

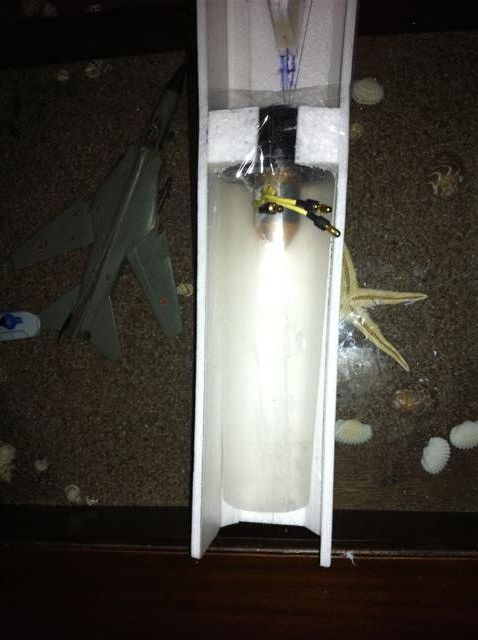

http://i1255.photobucket.com/albums/hh6 ... eb636d.jpg

Om untuk cerobongnya diameter outputnya pathokannya berapa persen ya dari diameter edfnya?

[iwan21]

http://i1255.photobucket.com/albums/hh624/ojiewan/Mobile%20Uploads/Picture117Small_zps44eb636d.jpg

Om untuk cerobongnya diameter outputnya pathokannya berapa persen ya dari diameter edfnya?

kita pake patokan FSA dulu om, FSA = Forward Surface Area atau kadang Front Surface Area atau kadang juga Fan Surface Area ( tau lah ygmana aja, yg penting maksudnya luas permukaan didepan Fan )

FSA = A keseluruhan permukaan depan - A permukaan impeller hub/spinner

nah utk output bagusnya katanya di 85 % FSA


Kalo saya pake cara gampang aja, langsung pake diameter aja, ngitungya sbb :

diameter Fan depan = diameter casing edf - diameter impeller hub/spinner

diameter output = 85% diameter fan depan
Untuk panjangnya bisa antara 1 sampe 4 x diameter EDF, tapi makin panjang tentu loss di thrust makin banyak ( cuman jangan kuatir, EDF gak melulu berarti harus thrust gede kok, yg dipake justru speed yg dihasilkan dari 85% FSA tsb diatas)

sederhananya gini
100 % FSA, thrust gede tapi speed kecil
85% FSA thrust turun tapi speed bertambah
contohnya selang air, kalo selang terbuka aja flow air gede tapi tekanan kecil ( FSA selang 100%)
nah coba ujung selang kita pencet dikit, maka tekanan air akan naik dan air akan muncrat lebih jauh walau volumenya jadi turun ( FSA selang < 100%)
