SmartPropo dan Ppjoy untuk Simulator (OK untuk 4 Channel)

[eja]

pak klo tx 4 chanel pke usb interface gimana? apa perlu pke smartpropo jg?

[DeVIN]

@Om Eja,...

Gak perlu lagi om. Smartpropo tuk signal PPM via Mic Interface.

Salam.

[eja]

saya pake usb interface buat fms.. ke detect langsung sih di pc.
tp pas kalibrasi ga bisa diapa2in.. sinyalnya lompat2 ga teratur.
usbnya punya e-sky, karena pinnya sama dgn walkera saya coba tp ga bisa..
tp klo pke Tx bawaannya e-sky bisa di kalibrasi dan dapat digunakan buat main simulatora .. apa memang spesifik ya pak, tiap konektor cm bisa dipake buat masing2 Tx?

thanks pak

[DeVIN]

saya pake usb interface buat fms.. ke detect langsung sih di pc.
tp pas kalibrasi ga bisa diapa2in.. sinyalnya lompat2 ga teratur.
usbnya punya e-sky, karena pinnya sama dgn walkera saya coba tp ga bisa..
tp klo pke Tx bawaannya e-sky bisa di kalibrasi dan dapat digunakan buat main simulatora .. apa memang spesifik ya pak, tiap konektor cm bisa dipake buat masing2 Tx?

thanks pak

Tx walkera - usb esky,..... bentuk sama beda signal pak.

http://gaero.info/forum/viewtopic.php?t=1683 disini dibahas remote walkera dengan kabel Mic, tuk mengambil signal ppm dari remote walkera harus dari boardnya pak, gak dari jack mini-dinnya, karena signal PPM wakera dicoding lagi, jadi signal murni harus dari boardnya,...
http://www.preflightsim.com/wd4chmod.HTM

Catatan: koneksi USB maupun MIC, hanyalah OUTPUT, INPUT-nya tetap signal PPM (jadi ini dulu yang diberesin)

terlihat juga bedanya antara esky dan walkera disini,....
walkera ppm signal - mic, http://www.smartpropoplus.com/BlueAndGr ... lkera.html


esky ppm signal - mic, http://www.smartpropoplus.com/BlueAndGr ... _esky.html


Tuk bersihin signal, dan kenapa kalibrasi tx walkera repot, http://gaero.info/forum/viewtopic.php?t ... c&start=10
Kembali lagi ke catatan diatas,...USB/MIC hanya output, prinsip signalnya yang penting. bisa dipakai ini,....


Salam.

[eja]

wah penjelasan pak devin bikin pencerahan..

nanti saya coba pak...

[eja]

klo ini pake mini din kan pak..

walkera ppm signal - mic, http://www.smartpropoplus.com/BlueAndGr ... lkera.html

nah bedanya ama ini gimana?? yg ini ngambil dr board ato pke jack mini din?

Tuk bersihin signal, dan kenapa kalibrasi tx walkera repot, http://gaero.info/forum/viewtopic.php?t ... c&start=10
Kembali lagi ke catatan diatas,...USB/MIC hanya output, prinsip signalnya yang penting. bisa dipakai ini,....


Salam.

aduh maaf pak.. banyak tanya jadinya

[DeVIN]

RC= Mini Din-nya (TX), dan yang ujung satunya lagi sama, kepala/colokan Mic. Gpp,.........

Jadi di beri rangkaian lagi di kabel antara Mini-Din dan colokan Mic. Terserah mau di satu kabel (antara dua) yang ada, signal ppm tetap di paralel juga ntar sama resistor-nya.

Salam.

[eja]

siap pak.. ntar bikin dulu rangkaiannya.. klo ada trouble baru tanya lagi

[edhu]

kalo pake TX 0406A esky bisa ga? dah nyoba neh.. tapi gagal terus... ga bisa seting TX nya (kalibrasi n maping)...
mohon penjelasannya.. step by step.. thanks

[DeVIN]

Coba lagi mas.

TX bawaan King2 atau BeltCP, merupakan tx yang CCPM-nya sudah ter-mixing dari sononya, jadi kalibrasinya susah.
Pada PhoenixRC yang kalibrasi menu-nya sudah dilengkapi tuk TX yang seperti ini. "semua" simulator lain selain phoenix hanya memakai tx yang tidak ada mixing setiap axisnya, kecuali kita program sendiri dari tx-nya sendiri (spt dari tx Futaba/Hitec/JR).

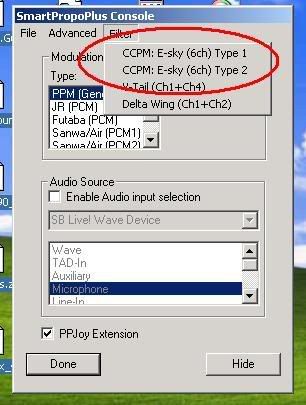

So, kalau mau pake 0406A, harus pakai kabel mik dan smartpropo, dengan aktifkan pilihan pada consolenya spt ini:


Step by step disini, http://www.smartpropoplus.com/BlueAndGrey/Stp_Frame.asp
Yang FMS ato yang General?? see filter,.....

Salam.
