Ravenchan wrote: Skemanya udah lengkap semuanya.
Pada esc BL , ada dua kelompok fet komplementer : N channel dan P channel .
Yang kita pakai adalah yg P channel ( cara mengetahuinya , pada fet P channel ; source nya ( kaki2 S ) pasti terhubung ke kutub + )
Satu hal yg bikin saya rada menyesal memposting gambar ini ..... kayaknya esc bekas pun bakalan tidak gratis lagi hehehehe
testing version 1
Sebelum mengetes rangkaian , pastikan komponen telah terangkai dengan baik .

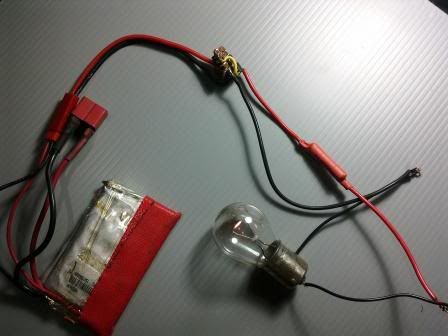

Pakai bolam lampu mobil 12 volt 21 watt utk mengetesnya .
Lampu hanya akan menyala redup ( kalau terlalu terang atau tidak menyala sama sekali berarti ada yang keliru ).

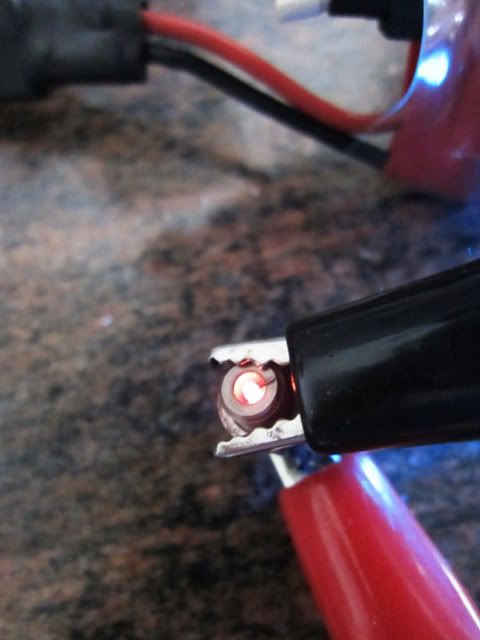

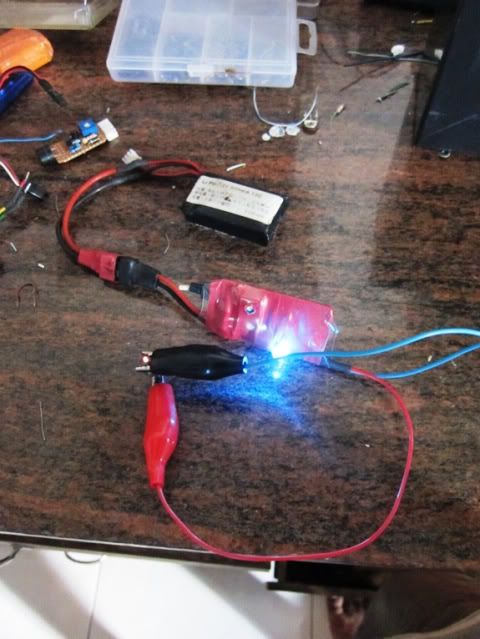

Kalau ditest di lampu ok ; maka bisa dicobakan ke glowplug ...

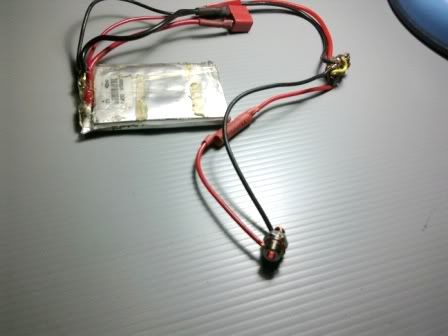

testing version1
Satu lipo kapasitas 900 mAh bisa menyalakan glowplug secara kontinue paling tidak 15 menit .
Data dari watt meter :
Konsumsi muatan baterai sekitar 35mAh per menit .
Daya yg terpakai sekitar 6 watt.
note:
Fet akan panas jika dipakai scr kontinu dalam waktu relatif lama ( buat mengatasi hal ini stand jambon merelease version 2 , lihat halaman sebelumnya [hal 20] )
Fuse hanya melindungi rangkaian thd hubungan singkat , tidak melindungi glowplug
Selamat mencoba
) ;
