[Update] Gulung ulang Motor Emax CF2822 "Berhasiiil..."

[abiazfa69]

Putaran motor yg ter-sendat2 sehabis digulung ulang menandakan adanya kesalahan pada gulungan:
1. di salah satu fase (3 fase) ada gulungan yg terbalik arahnya
2. penggabungan kabel output gulungan (dari 6 menjadi 3) ada yg terbalik/tertukar

ini penjelasan yg saya cari suhu..tdi mlam saya juga gulung motor.arah gulungannya saya buat searah jarum jam semua.alhasil mtor tdak berputar dan puanas sekali.apa arah gulungannya memang harus sesuai gmbar diatas suhu?dan dulu saya pernah glung mtor 2408 semua glungan searah jarum jam.knapa untuk mtor 2408 bisa berputar suhu.maap masih nubie

@erfanjbr : iya mas hrs persis ama gambar
tiap ujung masing2 kawat hrs ketemu, jadi tinggal digabungin aja..
arah gulungan kawat 1 dan 3 sama,perlu diperhatikan kawat kedua dari mana start gulungnya. kalo perlu dicoba dulu dengan 1-2gulungan.

[erfanjbr]

Putaran motor yg ter-sendat2 sehabis digulung ulang menandakan adanya kesalahan pada gulungan:
1. di salah satu fase (3 fase) ada gulungan yg terbalik arahnya
2. penggabungan kabel output gulungan (dari 6 menjadi 3) ada yg terbalik/tertukar

ini penjelasan yg saya cari suhu..tdi mlam saya juga gulung motor.arah gulungannya saya buat searah jarum jam semua.alhasil mtor tdak berputar dan puanas sekali.apa arah gulungannya memang harus sesuai gmbar diatas suhu?dan dulu saya pernah glung mtor 2408 semua glungan searah jarum jam.knapa untuk mtor 2408 bisa berputar suhu.maap masih nubie

@erfanjbr : iya mas hrs persis ama gambar
tiap ujung masing2 kawat hrs ketemu, jadi tinggal digabungin aja..
arah gulungan kawat 1 dan 3 sama,perlu diperhatikan kawat kedua dari mana start gulungnya. kalo perlu dicoba dulu dengan 1-2gulungan.

aku gulungx.mulai kawat warna merah .selesai aku lanjut dngan warna biru.selesai lanjut dngan hijau .

[erfanjbr]

nanti mlam saya mau coba mas.tdi hbis sahur sudah q lilit sama persis gambar diatas

[unding]

Pakai skema yg ini om..

[abiazfa69]

yang ini bedanya apa suhu Unding...
soalnya dulu pernah coba di 2410 ga berhasil

[unding]

yang ini bedanya apa suhu Unding...
soalnya dulu pernah coba di 2410 ga berhasil

Masa gagal om..? dicoba sekali lagi dan pastikan arah dan sambungan kabelnya sama dgn gambar diatas...pasti berhasil..

[abiazfa69]

OK suhu saya coba lagi... motor nya udah mati sejak 2thn yg lalu.. moga2 bisa hidup lagi

[Bodyguard]

Pakai skema yg ini om..

Saya malah suksesnya pake gulungan ini om suhu....sampai dgn detik ini, gak ada motor yg nganggur krn rusak...nganggurnya pun krn kekurangan ESC dan part lainnya....
Makasih om suhu unding..

[joko k]

Pakai skema yg ini om..

Saya malah suksesnya pake gulungan ini om suhu....sampai dgn detik ini, gak ada motor yg nganggur krn rusak...nganggurnya pun krn kekurangan ESC dan part lainnya....
Makasih om suhu unding..

Idem om BG

[erfanjbr]

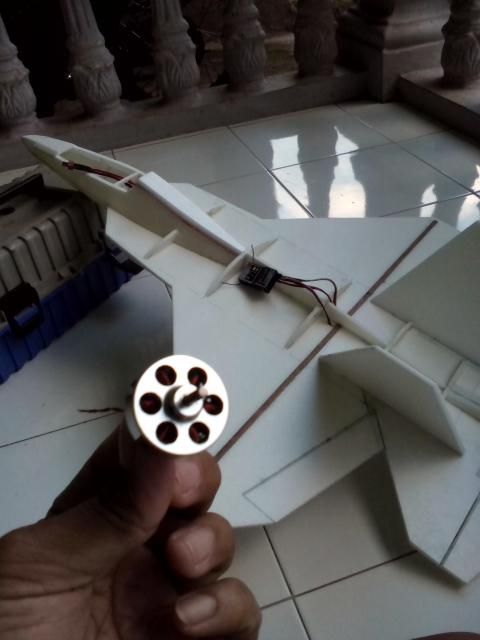

minta pencerahannya suhu..saya coba gulung ulang dngan 2 model diatas..motor saya seperti ini



dapat hibah dari temen..klo ndak salah kelas 40gram..kawat bawaannya sya lp ukurannya (ada 3 kawat yg di satukan dan di solder,dan 3 kawat lgi output ke ESC)

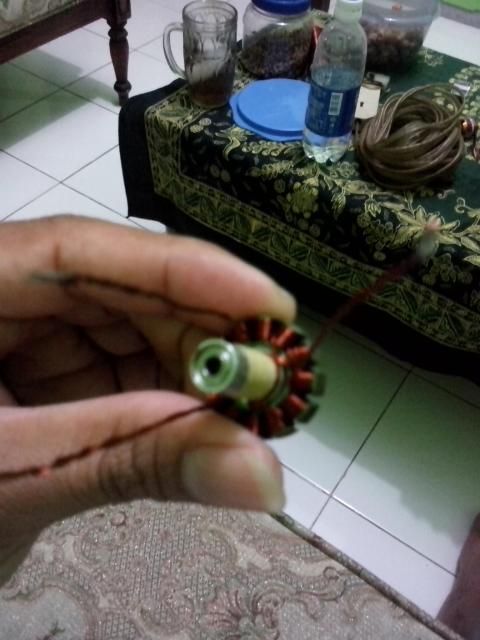

setelah saya lilit ulang seperti gambar diatas:
.motor bunyi bipp saat pertama dipasang batt
.trotle di tarik,motor bunyi tittt..tittt mengikuti trotle yg saya tarik.motor tdak berputar
.saat saya gulung dngan skema DLRK motor panas sekali&tdk berputar
.saat saya gulung dngan skema no 2 yg diatas motor tdk panas &tdk berputar
.ukuran kawat saya menggunakan 0.3 rangkap 1.digulung sebanyak 17x
.sudah sempat ganti esc tpi hasilnya tetap tdk mau berputar

minta penjelasan dari suhu sekalian
