Papapia I : Coroplast Stick

Post by **fikri** » 05 Jul 2007, 11:35

siap pak komandan..laksanakan..

Post by **joko** » 05 Jul 2007, 12:59

Saya ada model yang udah jadi,...sudah terbang berkali-kali,...
tapi bahannya (sayap dan tail) pake poly foam,...sepertinya ada foto step by stepnya deh..

Tapi sayang sekali, yg diminta komandan bikin pswt berjamaah ini berbahan Impraboard/coro...sayang... [-X

Post by **ajo.naim** » 05 Jul 2007, 13:00

Kalau gitu dikirim buat saya aja om joko,
ke dafi.yondra@gmail.com ya ?

Ditunggu dengan tidak sabaran nih

Post by **Wind Raider** » 05 Jul 2007, 13:09

Buat yang sudah punya coroplast ; silakan bikin sayap dan ekornya
Potong coroplast ukuran 22 cm x 55 cm sebanyak 2 buah ( ukuran sama dengan sayap WD kuning kiri kanan )

Untuk score / menggores jgn pakai obeng tajam . Bikin saja alatnya dari kawat kaku ( ruji sepeda atau ruji payung ) yg dilengkungkan dengan sudut sekitar 90 - 100 derajat . Nah pake lengkungannya untuk men- score . Cara score dapat dibaca di : http://gaero.info/forum/viewtopic.php?t=300&start=0 . Usahakan jangan sampai coroplastnya ketekuk . Jika hasil scorenya bagus , lengkungannya juga akan bagus .

Pakai balsa ukuran 5 mm x 2 cm x 40 cm sebagai spar untuk bagian sayap ( kiri kanan ) .
( Sampai step ini , photo sayap sudah bisa diposting ) .Cara sambungnya akan saya posting nanti sore .

Potong fin dan tail ( lagi2 mengikuti WD )

Post by **Wind Raider** » 05 Jul 2007, 13:16

@joko : session kedua versi foamnya . Syarat : semua komponen harus detachable .

p.s:
Session 1 ini adalah 'scratch built' . Saya tidak bikin plannya . Jadi kita kan bikin bersama sama biar tambah akrab dan tambah ilmu . Plannya bisa dibikin kalau pesawatnya sudah jadi

.

Post by **Ravenchan** » 05 Jul 2007, 13:30

siap pak. laporan... karena listrik saya terus hidup mati maka belum sempat posting pak. tinggal joran dan coro 2mm pak.. lapor.. saya dah ketinggalan berapa step? waduhh..
maaf ya.. tapi kreasi jalan terus kok.. saya ikutttt

Wind Raider wrote:Sippp !!!! Raven dan Fikri belum ada laporan ... Tidak missing in action kan ?
Pak Sandi mau ikutan gak ?

Note :
Hari pertama bikin sayap dulu 15 minutes wing yang baik dan benar hehehe
Kebanyakan saya lihat masih keliru tekniknya ..

Post by **Wind Raider** » 05 Jul 2007, 14:11

Baru mau bikin sayap dan ekor pak .
Nyontoh dari WD aja biar interchangable .

p.s:

Bikin psw berjamaah ini , konsepnya kali ini kira2 seperti peserta kumpul di suatu tempat bikin bersama sama . Tapi karena tempat kita berjauhan , maka ngumpulnya di forum . Jadi bukan bikin pesawat masing2 , selesai baru diposting .

Mungkin pada kesempatan lain , kita cari modelnya , kita bikin plan nya . Baru kita mulai bikin masing2 .

Post by **andre77** » 05 Jul 2007, 14:23

Waduh saya malah blom sempat kluar rumah untuk kumpulin bahan baku moga sore ini bisa

Post by **Yudha** » 05 Jul 2007, 14:49

@WR
Score nya sampe se berapa banyak om, setengah wing ?

Post by **Wind Raider** » 05 Jul 2007, 16:15

Bikin 8 scores . Loncat tiap 3 flute

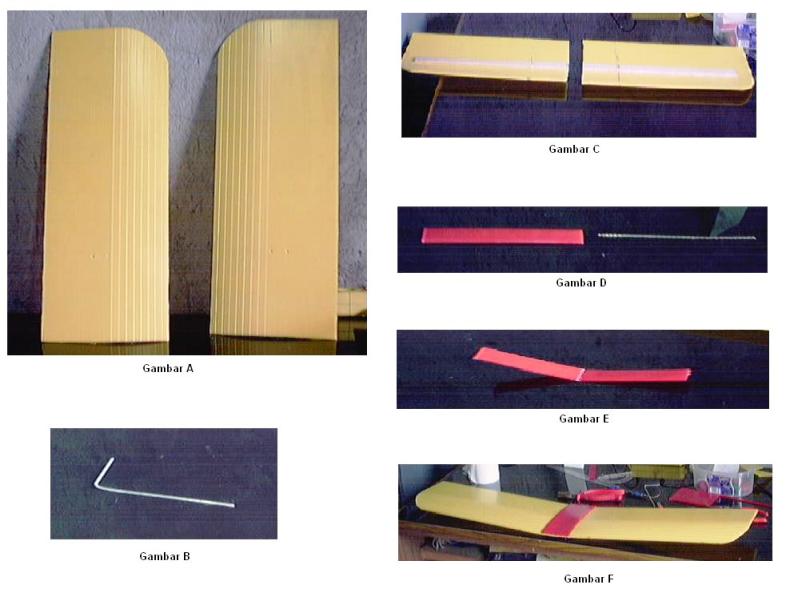

Ini gambar wing yang udah jadi .

Keterangan gambar :
Gambar A : Sayap yang sudah discore kiri kanan ( masing2 panjang 55 cm )

Gambar B : Alat untuk membuat score ( dari ruji ditekuk ) . Bagian yang ketekuk / lengkungan yang dipakai buat bikin goresan

Gambar C : Sayap yang sudah diberi spar : 5 mm x 2 cm x 40 cm

Gambar D : Untuk sambungan bawah sayap terbuat dari potongan coroplast 2 cm x 20 cm dan ruji 20 cm

Gambar E : Masukan ruji kedalam potongan coroplast ( pada flute bagian tengah) dan ditekuk di tengah untuk membentuk dihedral ( kira-kira 5 derajat kiri kanan )
Bagian kiri kanan sayap disatukan dan dilem bagian bawahnya ( pas bagian spar ) dengan potongan pada gambar E .

Gambar F : Ambil sepotong coroplast ukuran 8 cm x 22 cm . Lem sambungan bagian atas sayap dengan potongan ini .

Tadaaaaa ... sayapnya siap action !!!!
