terimakasih banyak suhu,lalu yang kuning kutup positif hitam negatif betul gak suhu?

betul, '
kuning = +12Volt
hitam = 0

[wh1tef4ng]

lalu kabel yang ada socketnya gak perlu dilepas2 kan ya om?tinggal pake kabel jumper aja disolder dari pcbnya langsung ya yg dibagian bawahnya ya?maaf ya om saya banyak nanya,takut salah

[iwan21]

lalu kabel yang ada socketnya gak perlu dilepas2 kan ya om?tinggal pake kabel jumper aja disolder dari pcbnya langsung ya yg dibagian bawahnya ya?maaf ya om saya banyak nanya,takut salah

kalo saya sih, soket/konektornya saya potong dan gak dipake lagi, jadi kabel pake yg aslinya tanpa perlu solder2 di pcb power supplaynya

[yannu111]

om iwan21 saya mau tanya yang dibagian kabel hijau dinolkan ke kabel warna item itu yang bagian mana?sebab kabel itemnya banyak.trus yang kabel warna merah juga banyak yang untuk disambung ke resistor nah itu di jadiin satu semua satu warna gt suhu?lalu untuk yang keluar plus minusnya kabel kuningnya sama kabel apa lg suhu?maklum nih saya gak ngerti elektro tp pengen buat juga,hehehehe

kabel hitam mana aja sama, karena itu terhubung semua , cukup salah satu aja
merah juga terserah mana aja , karena itu terhubung semua, gak perlu digabung, cukup ambil salah satu aja
utk output, kabel kuning sama kabel hitam ( salah satu, mana aja terserah, toh terhubung semua)

ini saya tambahin suhu

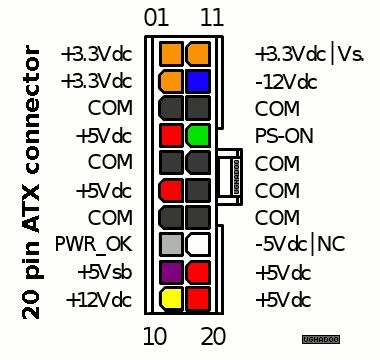

foto di atas untuk konektor 20 pin, sedangkan untuk yang 24 pin pada dasarnya sama, tinggal copot kabel 4 pinnya......
nb : ini untuk PSU model baru sedangkan PSU lama seperti PSU P3,P2, ato P1 alias Pentium jadul silahkan bereksperimen ( sy dulu pnh coba PSU lama di utak atik alhasil sekring rumah meleduk untung g sampek kebakar)

Cr seperti ini sudah sy coba untuk suply Radio HT dan berhasil.....dan bs jg charger aki motor......max 10A tp kudu di modifikasi......

sekian klo ada yg slh mohon di luruskan

[yannu111]

Thanks om.... dah mulai agak kliatan dikit.... tolong koreksi frekuensi saya om (apakah sudah on):
"Kutup hitam (0V) belum tentu dipakai sebagai kutup negatif, tergantung pada target voltage yang inginkan. Dan untuk mendapatkan voltase target, pemilihan +/- voltase harus dengan rating arus yang mama" do I get you right om?

trus ada lagi suhu yang mau saya tanya
1. Rating arus itu maksudnya ampere keluar ya om?
2. Kalau mau 7V itu adalah gabungan antara +12V dan +5V, kalau begini apakah yang +5V yang jadi kutup negatifnya?

Please rekan semua...

Rating arus tergantung dari PSU merk/ series masing2 ( bisa dilihat , tercetak pada boxnya ) . Umumnya tegangan 3 Volt paling besar rating amperenya krn utk men supply CPU ( intel , amd , dll ) . Kemudian 5 volt dan 12 volt utk penggerak disk drive , cd room , dll . Baru tegangan lainnya dengan rating arus yg relatif kecil .

1. benar
2. benar

horeeee pak doms dapet 100

mohon ijin suhu merefresh kembali
sekedar masukan...
1. rating arus = maksimal arus yang dapat di bebani oleh PSU jika melebihi batas arus maka PSU akan otomoatis Shutdown
2. untuk penggabungan voltase sy tidak menyarankan karena max rate arus msing2 voltase berbeda antara +12v,-12v,+5v,-5v,+3.3v dan -3.3v (tertera pada masing2 box PSU)
jika runut jalur PCBnya akan keliatan karena masing2 voltase memiliki jalur sendiri2 mulai dari trafo ferit (jumlah lilitan dan besar kawat lilitan beda),regulator voltage dan TR mosfetnya berbeda untuk di stiap PSU pasti ada 3regulator dan 3 TR mosfet
klo di ukur pkai volmeter pasti kita dapat voltase yg kita inginkan tp apakah kita dapat max arusnya........?????hehehehe.......
mari kita koreksi bersama untuk kepentingan bersama jg.........

[wh1tef4ng]

sudah berhasil suhu,tp saya blm upload fotonya,keluar tegangannya 12,13v amperenya klo mau diukur gimana caranya ya?lalu saya pake kapasitor 10ohm10watt tp kok panas sekali ya?apa perlu di ganti yg 20ohm?atau berapa lg ya?

[wh1tef4ng]

ini suhu semuanya.hasil rakitan saya.butuh komentarnya nih suhu.mudah2an keluar gambarnya ya.pertama kali upload,hihihihi
[spoiler="psu"]





[/spoiler]

[iwan21]

12, 13 Volt normal itu om
test beban untuk mengetahui arusnya ya kudu punya dummy load hehehehehe
enggak perlu sih sampe test beban, yg penting saat kita pake utk charger, saat charge bekerja, tegangan output psu tetep terjaga di 11,5 ~ 12 Volt

R 10 Ohm/10 Watt yg keramik memang panas, kalo mau coba ganti dg yg 10 ohm/20 Watt, gak usah yg 20 ohm, kuatirnya dg R yg lebih gede, tegangan output malah turun dibawah 12 V

[yannu111]

resistornya di tempelin ke heatsinknya tr aja biar dingin skalian kena fan cooller...
trus di ikat pke kabel ties jng pke gluegun krn pnas nnti meleleh lemnya.......

[iwan21]

jika runut jalur PCBnya akan keliatan karena masing2 voltase memiliki jalur sendiri2 mulai dari trafo ferit (jumlah lilitan dan besar kawat lilitan beda),regulator voltage dan TR mosfetnya berbeda untuk di stiap PSU pasti ada 3regulator dan 3 TR mosfet
klo di ukur pkai volmeter pasti kita dapat voltase yg kita inginkan tp apakah kita dapat max arusnya........?????hehehehe.......
mari kita koreksi bersama untuk kepentingan bersama jg.........

dua suppy digabung/diserio oke2 aja selama common ground, utk arus output yg boleh dibebani, akan mengikuti sumber catuan yg arusnya lebih kecil, jadi dapetnya arus minimum, bukan arus maksimum, dg tegangan outout total (v1 + v2)
