A-Pin (masi turunan Fun-Jet juga)

[iwan21]

Anak Pinjit ( bukan Upin Ipin heheeehehe)
bearti cucunya Fun-Jet dong?, bolehlah dibilang begitu

Awalnya baca ajakan bang Joun ini :

Ayo Fan... bikin mini Funjet...
bikin record Gaero termini ....

idenya mula2 ini

Ancer2 ukuran
-span 35 cm
-fuse 30 cm
-bahan polyfoam 3mm utk sayap dan fin, styrofoam utk body
-target berat dibawah 50 gr

part yg saya punya
-motor inrunner 1sel/kv 10500, 5 gr
- lipo 1 sel/200 mah, 7 gr
- rx mikro 1 sel , 3 gr
- ESC 3A/1sel, 2 gr
- servo 2,5 gr x 2 , total 5 gr
- prop 2508 , 2 gr
berat part total = 24 gr

tapi semalem liat2 prop 2508 GWS nya habis, trus coba pake priop 3x3 , motor 10500 nya gak mau muter.

ya udah banting stir aja, dikoreksi jadi begini

ukuran berubah
-span 40 cm
-fuse 35 cm
-bahan polyfoam 3mm utk sayap dan fin, styrofoam utk body
-target berat dibawah 70 gr

-motor outrunner 5gr kv 2000, 5 gr
- lipo 2 sel/200 mah, 14 gr
- rx mikro 1 sel , 3 gr
- ESC 8A/2sel, 8 gr
- servo 2,5 gr x 2 , total 5 gr
prop 3x2 GWS.
sama kabel2, part ditimbang 38 gr
sisa utk body masih 30 gr, kayaknya sih bisa tercapai dibawah 70 gr..

[fajrisalim]

Penasaran kayak gimana mahluknya . indoor seukuran GOR masih bisa ya suhu....lanjuuut suhu

[NF]

bikin pnasaran saza.......

[erfanjbr]

Anak Pinjit ( bukan Upin Ipin heheeehehe)
bearti cucunya Fun-Jet dong?, bolehlah dibilang begitu

Awalnya baca ajakan bang Joun ini :

Ayo Fan... bikin mini Funjet...
bikin record Gaero termini ....

idenya mula2 ini

Ancer2 ukuran
-span 35 cm
-fuse 30 cm
-bahan polyfoam 3mm utk sayap dan fin, styrofoam utk body
-target berat dibawah 50 gr

part yg saya punya
-motor inrunner 1sel/kv 10500, 5 gr
- lipo 1 sel/200 mah, 7 gr
- rx mikro 1 sel , 3 gr
- ESC 3A/1sel, 2 gr
- servo 2,5 gr x 2 , total 5 gr
- prop 2508 , 2 gr
berat part total = 24 gr

tapi semalem liat2 prop 2508 GWS nya habis, trus coba pake priop 3x3 , motor 10500 nya gak mau muter.

ya udah banting stir aja, dikoreksi jadi begini

ukuran berubah
-span 40 cm
-fuse 35 cm
-bahan polyfoam 3mm utk sayap dan fin, styrofoam utk body
-target berat dibawah 70 gr

-motor outrunner 5gr kv 2000, 5 gr
- lipo 2 sel/200 mah, 14 gr
- rx mikro 1 sel , 3 gr
- ESC 8A/2sel, 8 gr
- servo 2,5 gr x 2 , total 5 gr
prop 3x2 GWS.
sama kabel2, part ditimbang 38 gr
sisa utk body masih 30 gr, kayaknya sih bisa tercapai dibawah 70 gr..

duuhhhhh aku cuma bisa garuk2 kepala suhu lawong saya ndak punya komponen mikro sperti diatas.........angkat tangan mau menyimak dulu suhu hehehehe

[iwan21]

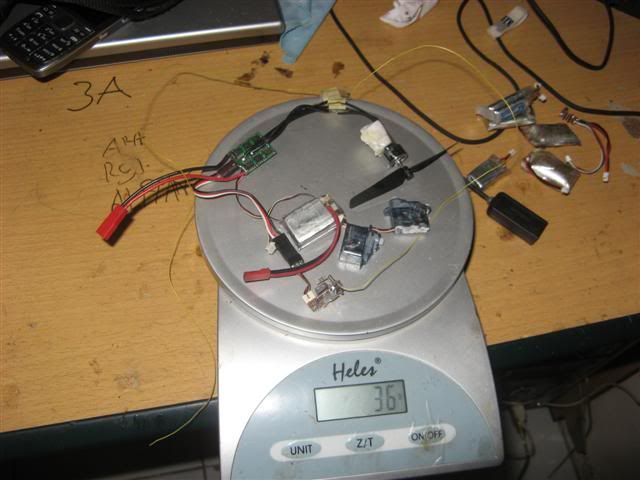

Ini partnya, ternyate 36 gr hehehehee

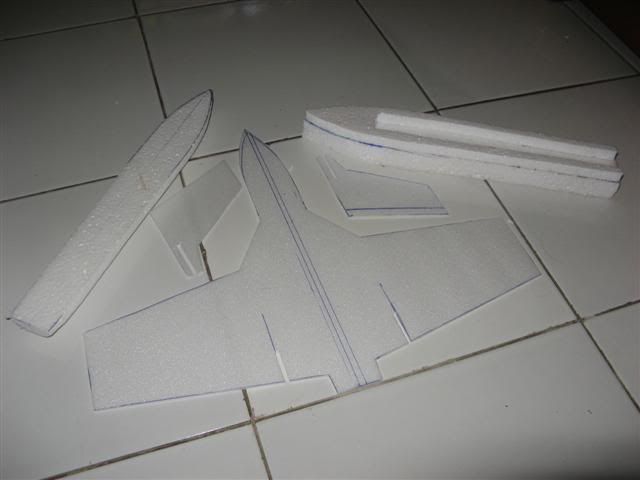

nah ini potongan2 udah siap

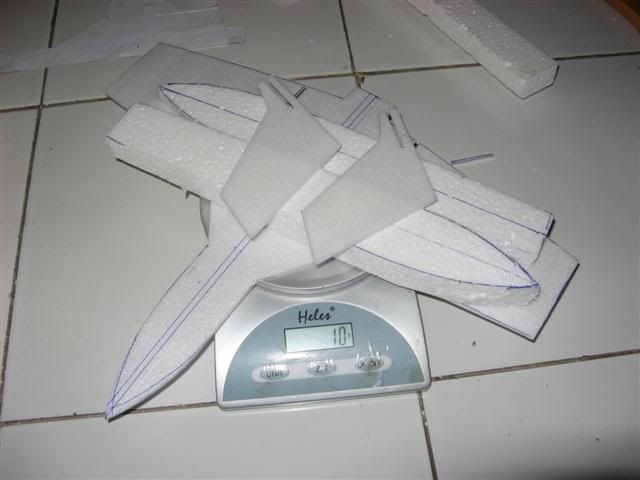

ditimbang dulu

ternyata 10 gr..

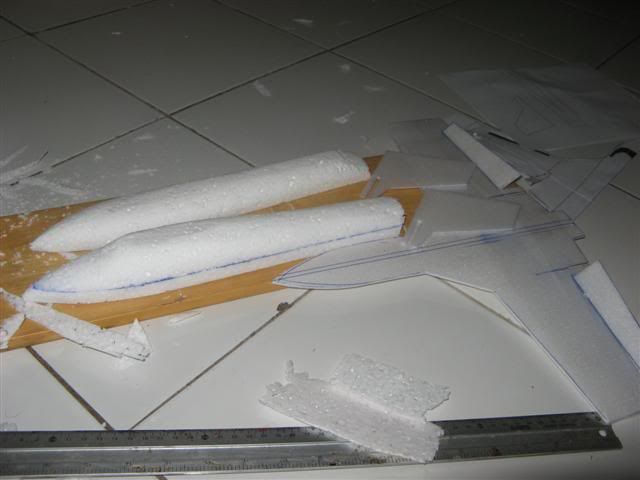

alusin body atas dan bawah, potong aileron

[iwan21]

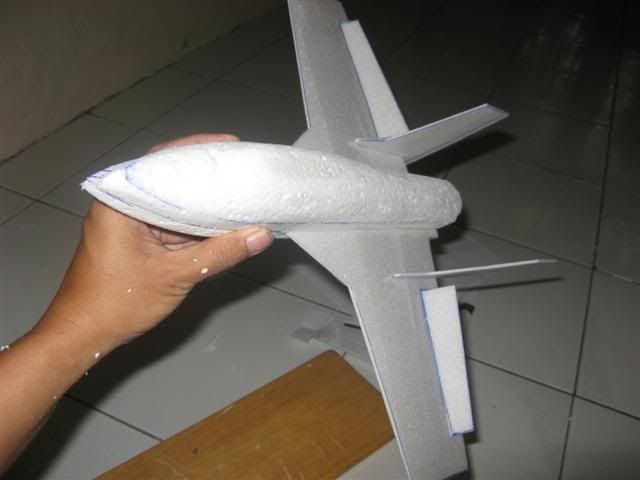

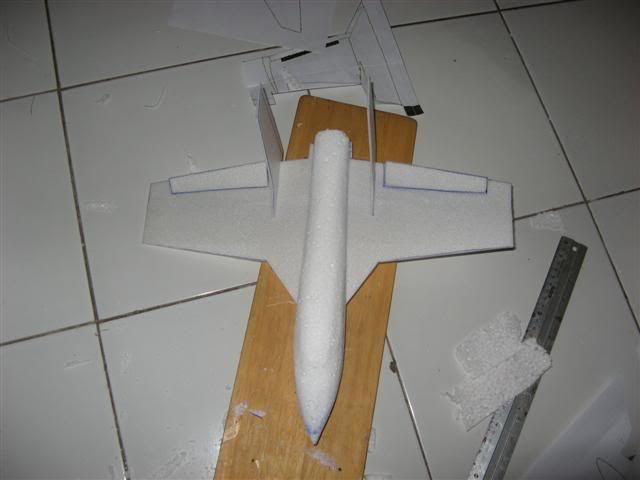

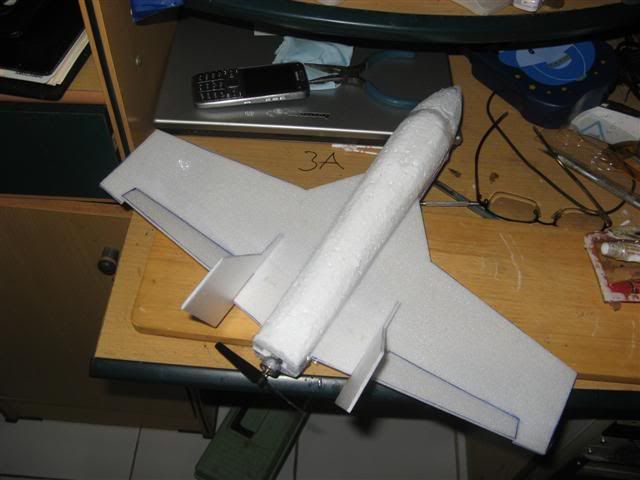

tes kecocokan dulu

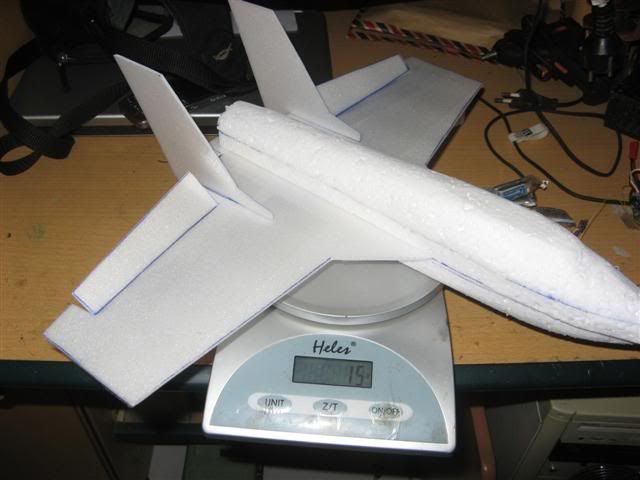

ditimbang lagi, berat kosong jadi 15 gr

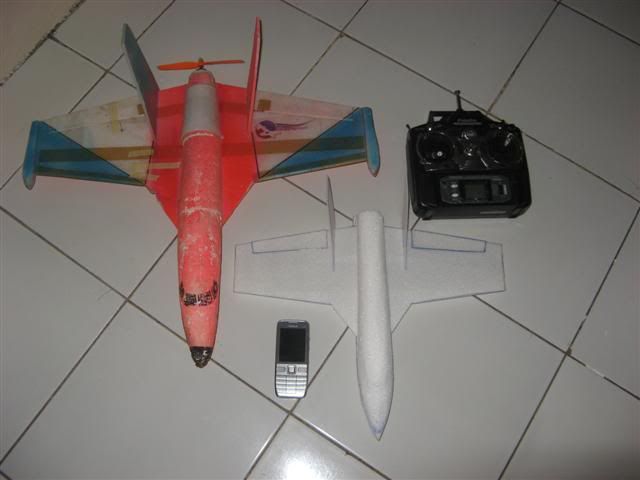

nah ini perbandingan ukuran dg PinJit, hape dan Tx 6ch

[erfanjbr]

nyerahhhhh akuuuuu trus menyimak suhu....dari berat partnya aja sudah beda jauh dari punyaku hehehehe

[Abi Ghiffa]

Mauuuu suhuuuuu,..hehehhee

[iwan21]

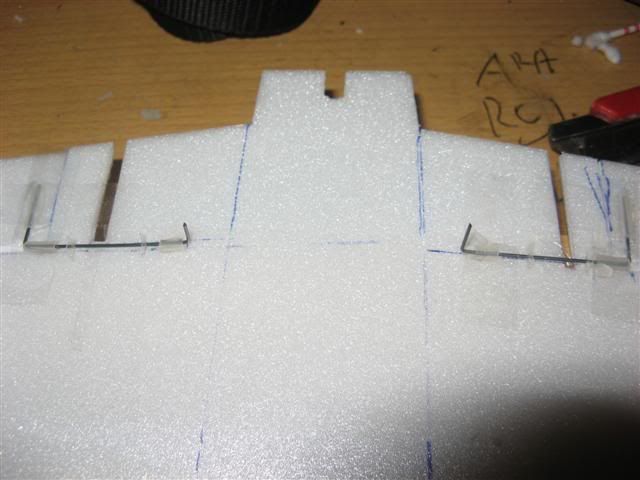

Torque rod elevon, dari baja 1mm

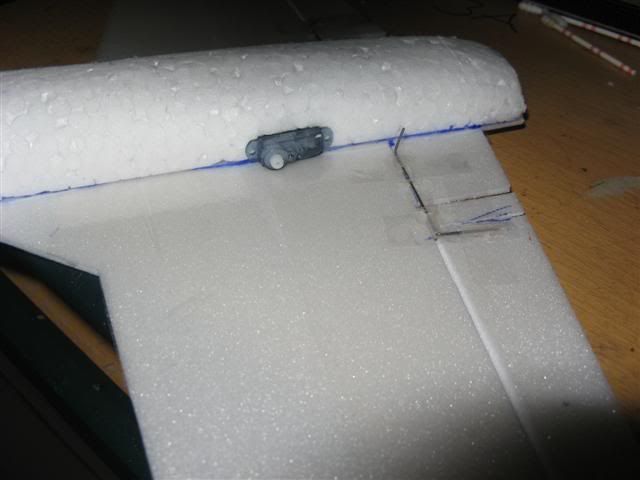

posisi servonya disini

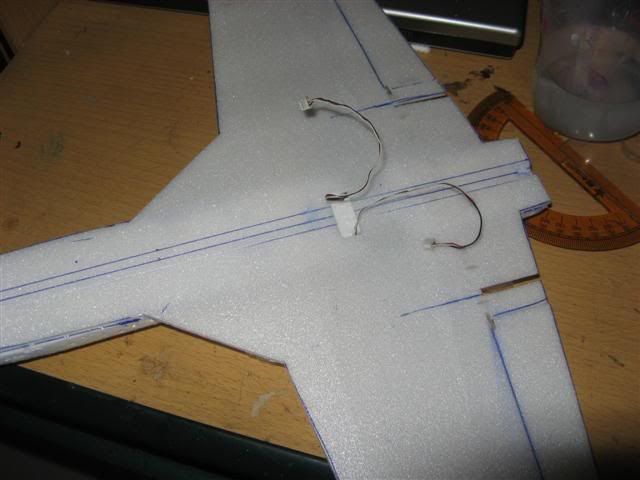

kabel2 servo lari keatas

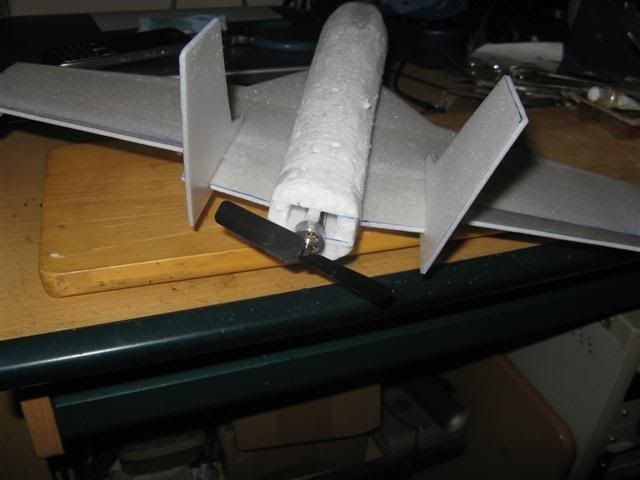

motor outruner 5 gram dilem

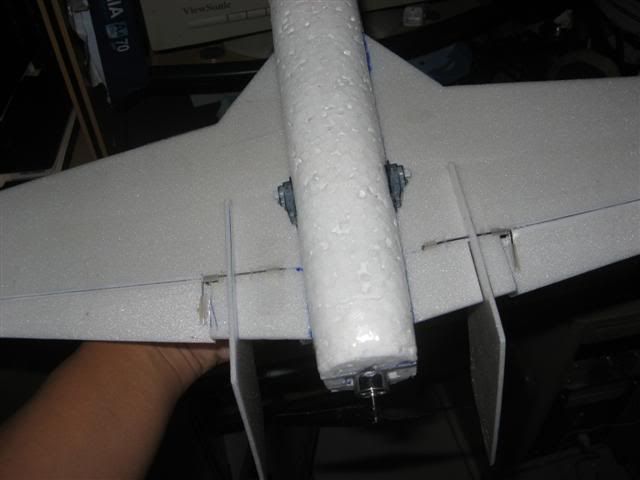

tampak bawah

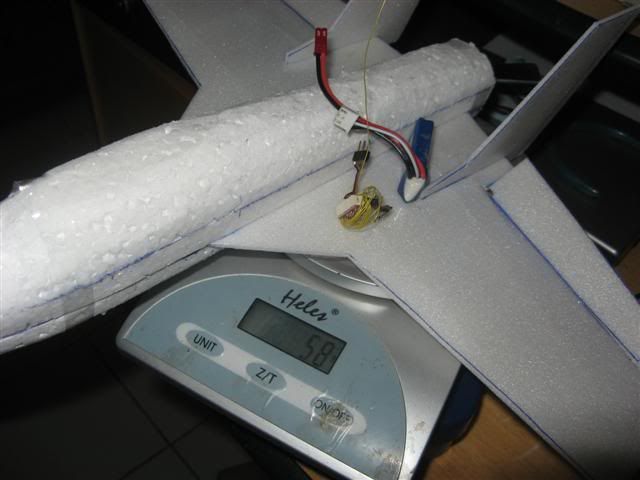

ditimbang lagi, berikut batere dan rx, ketambahan torque rod dan lem jadi 58 gr


yg belum, connnecting rod ke servo2, air scope diatas utk aliran udara ke motor, wingtip pod....itu aja, moga2 target dibawah 70 gr tercapai setelah finishing nanti..

[Syafik]

kereeen tambah lama tambah kecil aja... ilmu gak mumpuni hanya mengikuti aja... secara part aja gak punya
