EDF-40 Viper klonengan , balsa

Post by iwan21 »

gara2 salah beli impeller 40mm utk spare nih

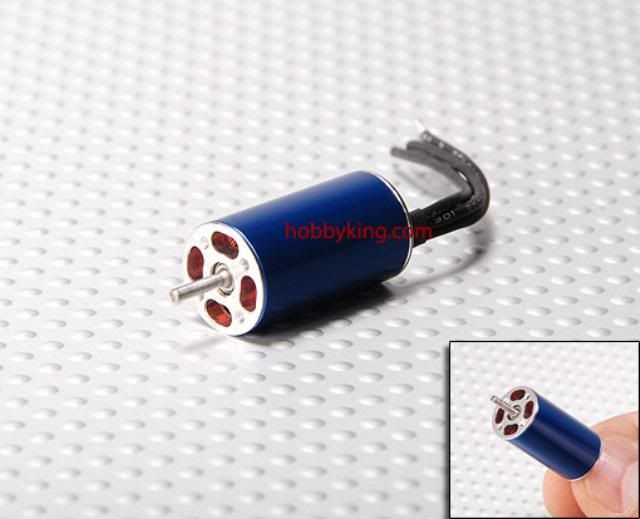

saya kan pake motor ini , inrunner 1220, kv=10300
shaft diameter 1,5mm

dg pasangan EDF-40 ini

dan impeller 6 blade 40mm

di MiG-15 dan udah terbang ( viewtopic.php?f=15&t=8548 )
dan delta EDF-40, belom terbang ( viewtopic.php?f=15&t=8362

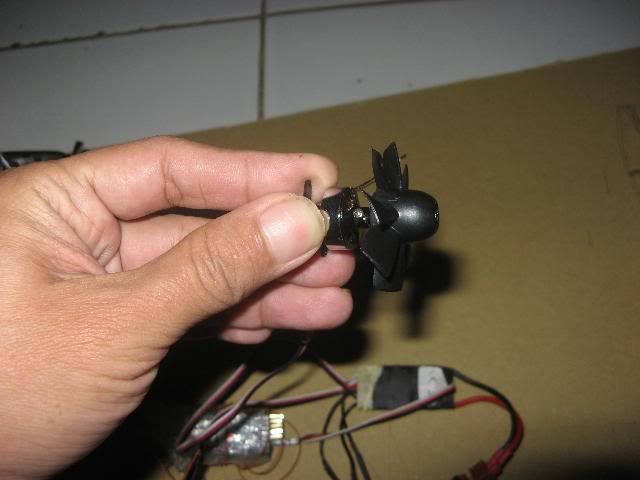

kemudian liat2 ada impeler 8 blade, beli lah utk spare ( mengingat impellernya cuman di pressfit di shaft inrunner, kalo panas bakalan terbang sendiri impellernya hiks)


nasib , karena gak ada detail yg jelas, ternyata lubang hub nya 2mm, waks..gak bisa dipake dong di motor 1220, dimana juga cari adapter 1,5 ke 2mm ?

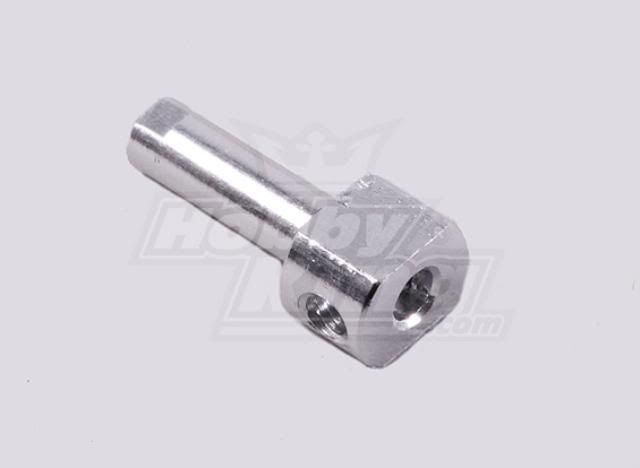

eh liat2 lagi ada impeler adapter baru muncul, cuman tetep utk 2 mm

jadi mau diapain dong?

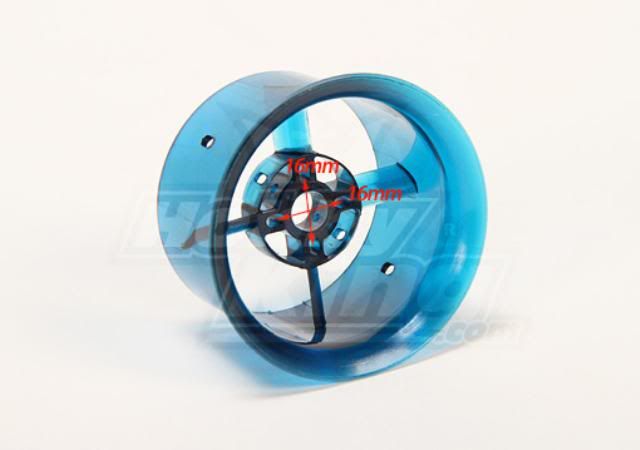

ya beli lagi aja casing edf-40 nya :ha3

terus motornya?, ya beli lagi juga kekekekekekee

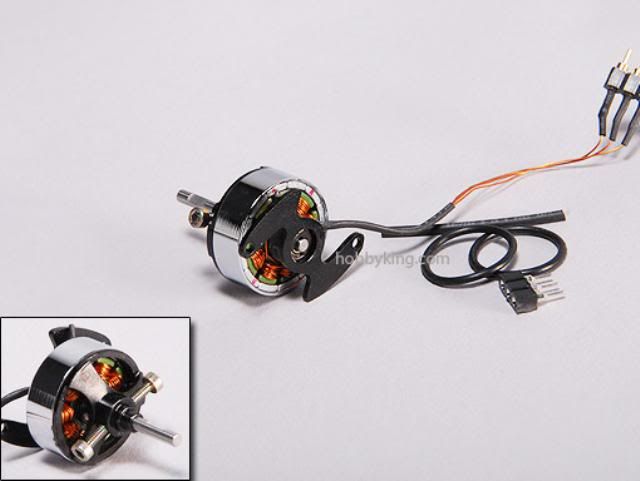

nah karena impellernya 8 blade dan butuh torsi ( gak ada di inrunner kecil2), maka dipilihlah motor ini
1404N

tapi kv nya cuman 2290?, gak apa2, bisa diakalin kok, toh impeler 8 blade gak perlu kv diatas 5000
jadi?, ada 2 pilihan nih:
1. rubah terminasi dari Y ke delta, maka kv akan meningkat jadi 3890, atau
2. magnet rubah konfigurasi, dari 12 jadi 6, maka kv akan menjadi 4580

nah yg paling gampang saya rubah terminasi dulu aja deh, test statik dulu ( tapi eh casing EDF-40 nya juga belom nyampe nih, jadi nunggu lagi deh)

kalo lancar, berharap sih dapet thrust 150 sampe 170gr gr dg lipo 3sel/400 mAh, dg demikian pesawatnya tetep bisa ditargetin dibawah 200 gr ( bisa model kayak HawkBandit lagi atawa delta EDF-40)
Top
User avatar
justinus
Second Lieutenant
Second Lieutenant
Posts: 1224
Joined: 03 Apr 2007, 15:53
Location: Surabaya

Re: EDF-40 lagi ( belom tau mau buat pesawat apa lagi)

Post by justinus »

iwan21 wrote:jadi mau diapain dong?
ya beli lagi aja casing edf-40 nya :ha3

terus motornya?, ya beli lagi juga kekekekekekee


Pesawatnya juga bisa beli. :ha3
Top
User avatar
iwan21
Administrator
Administrator
Posts: 9640
Joined: 17 Jan 2007, 14:11
Location: Bekasi
Contact:
Contact iwan21

Re: EDF-40 lagi ( belom tau mau buat pesawat apa lagi)

Post by iwan21 »

justinus wrote:
Pesawatnya juga bisa beli. :ha3


sementara yg ini masih dipantang ama dokter pakde, nasehat dokter " nak kamu jangan coba2 beli pesawat jadi ya, nanti cepet sembuh penyakitnya !"
loh ????

:ha3 :ha3 :ha3 :ha3
Top
User avatar
emilhp
Senior Master Sergeant
Senior Master Sergeant
Posts: 738
Joined: 27 Oct 2008, 15:22
Location: Pangkalan Kerinci-Pelalawan - Riau
Contact:
Contact emilhp

Re: EDF-40 lagi ( belom tau mau buat pesawat apa lagi)

Post by emilhp »

Perangkat elektronik lebih mahal daripada body pesawatnya lho . .
Coba kalau perangkat elektroniknya murah dan bisa homemade . . suhu pasti beli pesawat terus . . :ha3 :ha3
Top
User avatar
roni
Staff Sergeant
Staff Sergeant
Posts: 254
Joined: 12 Mar 2007, 17:15
Location: jkt-pkl

Re: EDF-40 lagi ( belom tau mau buat pesawat apa lagi)

Post by roni »

wah apa lg nih... :tlt


... 'pale ane jd :pyg ... :pyg ... :pyg
Top
User avatar
iwan21
Administrator
Administrator
Posts: 9640
Joined: 17 Jan 2007, 14:11
Location: Bekasi
Contact:
Contact iwan21

Re: EDF-40 lagi ( belom tau mau buat pesawat apa lagi)

Post by iwan21 »

semalem udah bongkar motornya utk rubah terminasi ari Y ke Delta, tapi sebelumnya test dulu standarnya dipasang impeler 40mm tanpa casing edf
dg lipo 2 sel, arusnya 3 amp
liat datanya, maksimum arus 3,5 amp ( artinya dg lipo 2 sel powernya cuman 26 Watt)
wah jadi ragu mau rubah ke delta

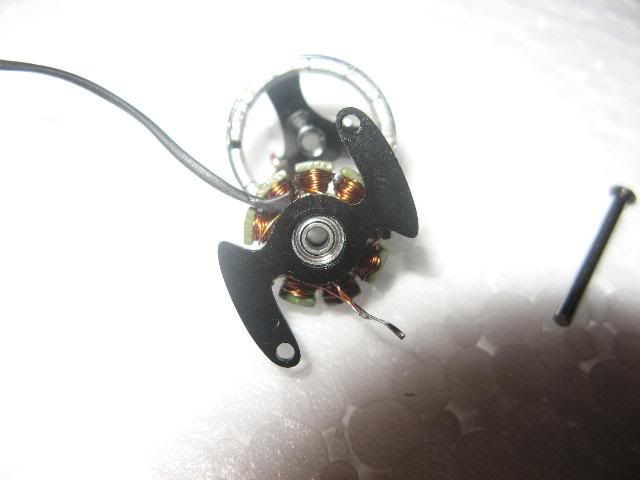

ini terminasi Y nya

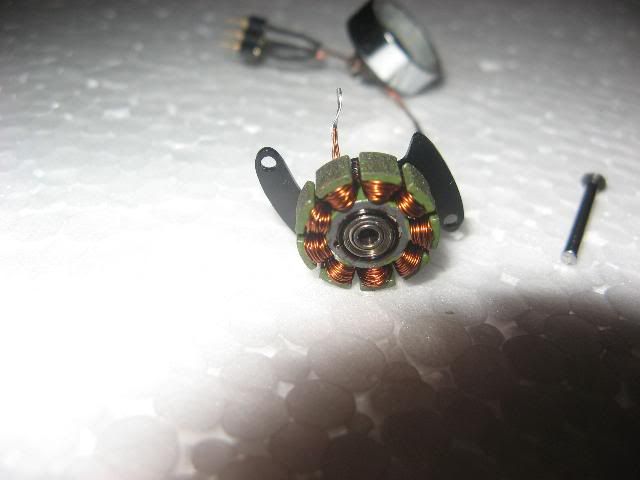

diamter kawat kecil, gulungan enggak rapet


wah kudu operasi dulu supaya dapet power lebih gede, minimal perlu 60 Watt nih, sekelas motor cdrom

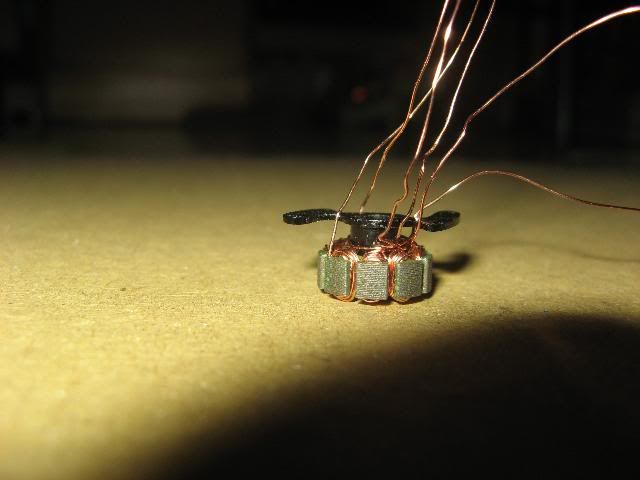

langsung gulung ulang dg kawat yg 2 x lebih gede :D

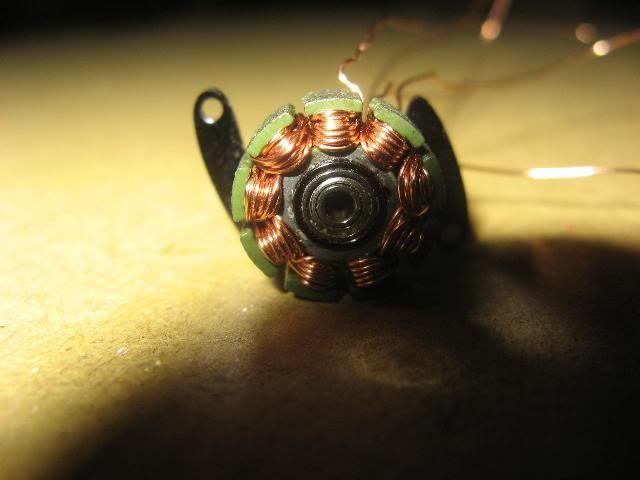

lebih rapet kan ?

aslinya 17 gulungan, dg kawat yg lebih gede dapet 11 gulungan

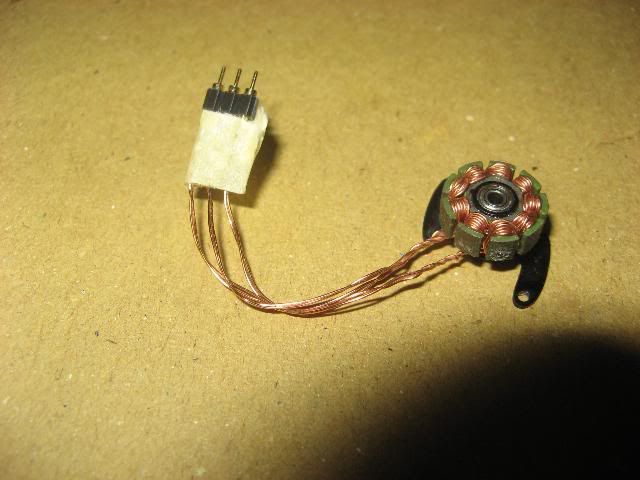

terminasi delta siap test

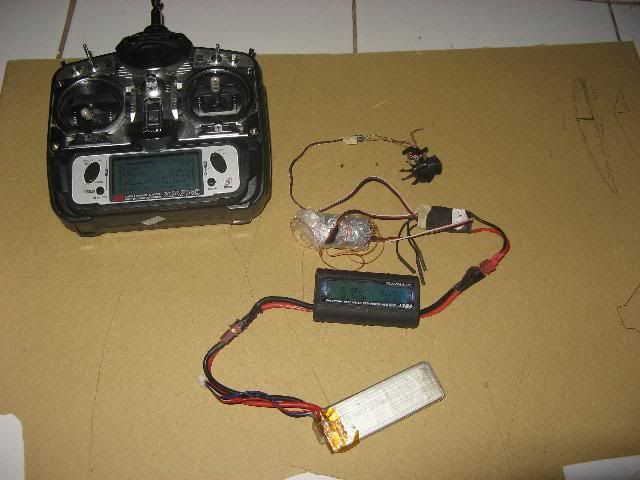

test set-up


wow, dg delta dan kawat gulungan baru, lipo 2sel, dapet 100 watt :hah
kawatnya panas hihihihihihhii ( jelas, lah arusnya 13 amp) suaranya impeler bener2 mengerikan
belom berani test dg 3 sel (secara teori mestinya dg lipo 3sel arusnya cuman 7,7 amp)

kemudian coba rubah terminasi ke Y, apa yg terjadi ?, arus kok drop cuman 3,7 amp?, dg rpm juga masih menderu ?, motor jelas adem2
wak...kalo gitu nanti malem coba Y dg lipo 3 sel dulu deh
nanti kalo casing edf nya udah dateng baru bisa keukur thrustnya, semalem cuman di ukur kira2 dg meletakan selembar kertas sejarak 1 meter dibelakang impeller, dg delta dan Y kertasnya sama2 kabur hhihihihihihi, cuman pake delta kertas bener2 terbang
Top
User avatar
emilhp
Senior Master Sergeant
Senior Master Sergeant
Posts: 738
Joined: 27 Oct 2008, 15:22
Location: Pangkalan Kerinci-Pelalawan - Riau
Contact:
Contact emilhp

Re: EDF-40 lagi ( belom tau mau buat pesawat apa lagi)

Post by emilhp »

:hah wOW . . hati-hati . . motor mounting untuk test nya apa gak ada yang lebih kuat. . ?
Top
User avatar
iwan21
Administrator
Administrator
Posts: 9640
Joined: 17 Jan 2007, 14:11
Location: Bekasi
Contact:
Contact iwan21

Re: EDF-40 lagi ( belom tau mau buat pesawat apa lagi)

Post by iwan21 »

emilhp wrote::hah wOW . . hati-hati . . motor mounting untuk test nya apa gak ada yang lebih kuat. . ?


hahahahaaaa..itu mounting terkuat sedunia bang , ciptaanYangMahaKuasa lo..
Top
User avatar
muchprast
trainee
trainee
Posts: 14
Joined: 02 Mar 2010, 16:49

Re: EDF-40 lagi ( belom tau mau buat pesawat apa lagi)

Post by muchprast »

iwan21 wrote:gara2 salah beli impeller 40mm utk spare nih

saya kan pake motor ini , inrunner 1220, kv=10300
shaft diameter 1,5mm

dg pasangan EDF-40 ini

dan impeller 6 blade 40mm

di MiG-15 dan udah terbang ( viewtopic.php?f=15&t=8548 )
dan delta EDF-40, belom terbang ( viewtopic.php?f=15&t=8362


kemudian liat2 ada impeler 8 blade, beli lah utk spare ( mengingat impellernya cuman di pressfit di shaft inrunner, kalo panas bakalan terbang sendiri impellernya hiks)


nasib , karena gak ada detail yg jelas, ternyata lubang hub nya 2mm, waks..gak bisa dipake dong di motor 1220, dimana juga cari adapter 1,5 ke 2mm ?

eh liat2 lagi ada impeler adapter baru muncul, cuman tetep utk 2 mm

jadi mau diapain dong?
ya beli lagi aja casing edf-40 nya :ha3

terus motornya?, ya beli lagi juga kekekekekekee
nah karena impellernya 8 blade dan butuh torsi ( gak ada di inrunner kecil2), maka dipilihlah motor ini
1404N

tapi kv nya cuman 2290?, gak apa2, bisa diakalin kok, toh impeler 8 blade gak perlu kv diatas 5000
jadi?, ada 2 pilihan nih:
1. rubah terminasi dari Y ke delta, maka kv akan meningkat jadi 3890, atau
2. magnet rubah konfigurasi, dari 12 jadi 6, maka kv akan menjadi 4580

nah yg paling gampang saya rubah terminasi dulu aja deh, test statik dulu ( tapi eh casing EDF-40 nya juga belom nyampe nih, jadi nunggu lagi deh)

kalo lancar, berharap sih dapet thrust 150 sampe 170gr gr dg lipo 3sel/400 mAh, dg demikian pesawatnya tetep bisa ditargetin dibawah 200 gr ( bisa model kayak HawkBandit lagi atawa delta EDF-40)

casing edf 40 nya pesen berapa suhu.... boleh tuh kalo ada lebih ....
Top
User avatar
iwan21
Administrator
Administrator
Posts: 9640
Joined: 17 Jan 2007, 14:11
Location: Bekasi
Contact:
Contact iwan21

Re: EDF-40 lagi ( belom tau mau buat pesawat apa lagi)

Post by iwan21 »

muchprast wrote:casing edf 40 nya pesen berapa suhu.... boleh tuh kalo ada lebih ....



wah sayang, ane cuman pesen satu doang Prast
