Rangkaian Sederhana & Mumer Batt.Lippo untuk RX

Post by **sahid** » 20 Nov 2008, 08:06

coyo wrote:barusan bongkar esc 18A Towerpro MAG 8, BECnya persis seperti yg dibahas Om Christofel pake 78M05 4 biji diparalel.
Jadi klo pake batere lipo 3 sel mestinya gak masalah.

kayaknya yg TP, BEC nya sama, krn yg saya pakai 30 A jg pakai 4 semi koduktor tsb utk BEC...dg lipo 2 sel....aman jaya udah 2 bulan....

Post by **atari7up** » 20 Nov 2008, 20:14

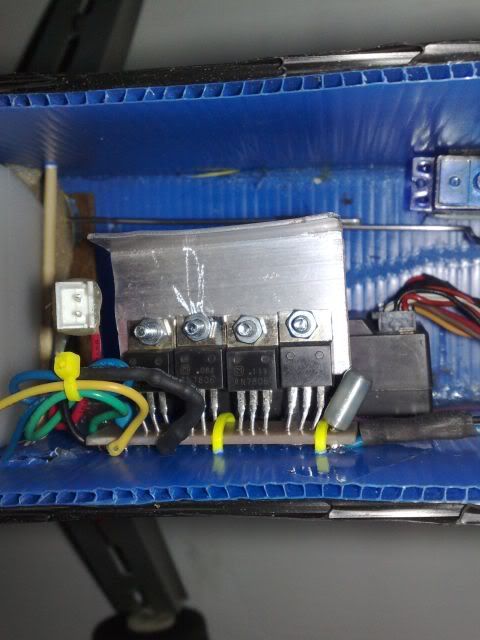

Setelah di test test ...seprti yg di katakan suhu2 Gaero...ternyata dengan pararel 4 buah IC 7806...lebih adem dan sangat stabil volts yang keluar dari Lipo 2 sell...

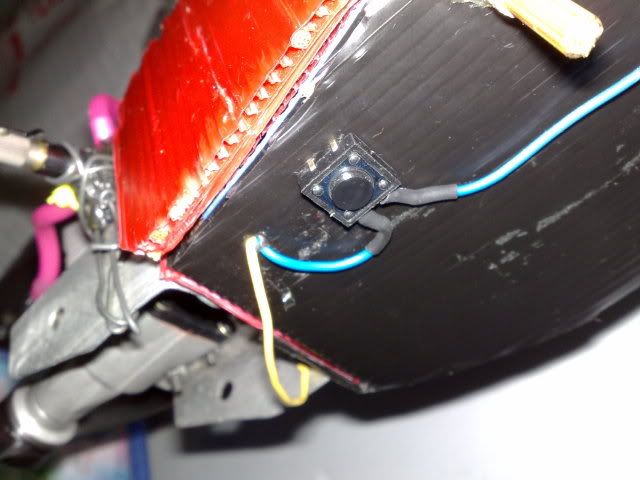

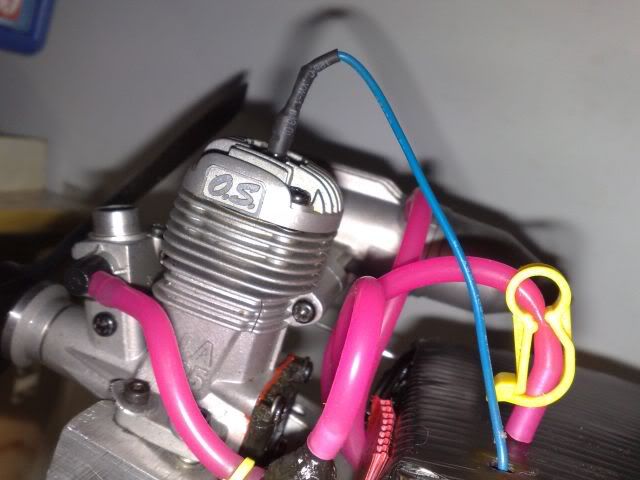

ON BOARD GLOWPLUG HEATER

Post by **MrDoms** » 20 Nov 2008, 22:38

waduh... mantap kali bang... kira-kira kalo diorder pake kurs dolar nggak... hehehehe (mumet juga mikirin cara bikin paralel.... kayakmana ya??!)

Post by **atari7up** » 20 Nov 2008, 22:44

Mr. Dom's wrote:waduh... mantap kali bang... kira-kira kalo diorder pake kurs dolar nggak... hehehehe (mumet juga mikirin cara bikin paralel.... kayakmana ya??!)

Akhhh..Om Dom's.... di CAM gak pake Dollar Om..tapi Poundsterling...hahahahhahhahaahah

Post by **Abi Ghiffa** » 21 Nov 2008, 05:40

Mr. Dom's wrote:waduh... mantap kali bang... kira-kira kalo diorder pake kurs dolar nggak... hehehehe (mumet juga mikirin cara bikin paralel.... kayakmana ya??!)

Iya nich ,.mana rangkaiannya,..gambar napa ?

Post by **dedy_r450** » 21 Nov 2008, 06:22

Abi Ghiffa wrote: Iya nich ,.mana rangkaiannya,..gambar napa ?

sederhana bgt loh om AG, jadi cukup di sambungkan saja, Ic78xx itukan punya 3 kaki, dari kiri kaki 1 <input>, kaki 2/tengah <ground>, dan kaki 3 <kanan> output.
4ic tsb Diparalel saja dengan menghubungkan kaki no 1 dgn 1, 2 dgn 2 dan 3 dgn 3 ke masing2 ic tadi yg jumlah nya 4pcs.
Setelah itu tegangan input <dari li-ponya> untuk positif nyambung ke kaki 1<kiri>, dan Negatif nya ke kaki 2<tengah>. Untuk output yg ke rx didapat dari kaki 3 <kanan>, negatifnya sama2 diambil dari kaki 2 <tengah>.
Pada output <kaki 3 dan 2> diparalelkan dgn kapasitor non polar 100nf.

nah kira2 apa masih bingung? klo ya tunggu gambar nya...

Post by **Budi** » 21 Nov 2008, 06:35

udah lupa nih ....kiri 78XX itu yg mana Oom Dedy.......dah 15 tahun nggak pegang solder........?

Post by **MrDoms** » 21 Nov 2008, 07:45

Pemula 1 wrote:dah 15 tahun nggak pegang solder........?

jangan sampe kebalik om megangnya.... kalo jempol angus saya berani ngelawan pendekar P1 hihihi...

Post by **dedy_r450** » 21 Nov 2008, 08:10

Pemula 1 wrote:udah lupa nih ....kiri 78XX itu yg mana Oom Dedy.......dah 15 tahun nggak pegang solder........?

posisi heat sink di belakang,.. jadi nomor1 di kiri...

Post by **atari7up** » 21 Nov 2008, 09:34

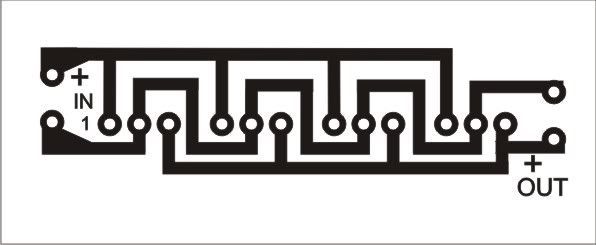

Buat teman2 yang ingin mencoba buat..ini saya lampirkan skema dan design PCB nya....
