RX Heli...........tanya dong

Post by **Redblur** » 09 Mar 2008, 10:30

ini saya baru sambung2in Kabel servo ke RX

tapi bingung.......kira2 gimana yah??

rx saya 7 ch futaba

heli Shuttle

di manual nya ngak ada ](*,)

terus masang Glow plug extender gmn??

Post by **Ravenchan** » 09 Mar 2008, 11:01

Untuk heli sama seperti pesawat juga blur.. ch1 aeleron, ch2 elevator, ch3 throtel, ch4 rudder--> ke gyro, ch5 gyro sense, ch6 pitchnya.
Untuk posisi servo yang saya perhatikan dari Heli walkera 60B dengan posisi kita berdiri dengan tail menghadap ke kita.. urutannya servo depan sebiji untuk elevator, lalu kanan belakang untuk aeleron, lalu kiri belakang untuk pitch, lalu untuk yang throtel liat aja kawat pushrod yang mengarah ke buka/tutup thortel engine.

untuk glow extend yang saya perhatikan dari heli consept30 caranya dengan membuat sebuah pin kawat yang bisa menjepit kepala glow plug lalu disolder dengan kabel extension dan dipasang lagi ke sebuah glow plug rusak di bagian kawat pemanasnya. Glow plug extension ini dapat dipasang pada landing skid sehingga mudah untuk dijangkau glowheater. oh ya untuk negatifnya tinggal pasang sebuah ring dng kabel extension ke bagian engine. Bagian manapun boleh.
Semoga membantu.. mohon koreksi dari teman-teman untuk melengkapinya.

ini gambarnya blur..

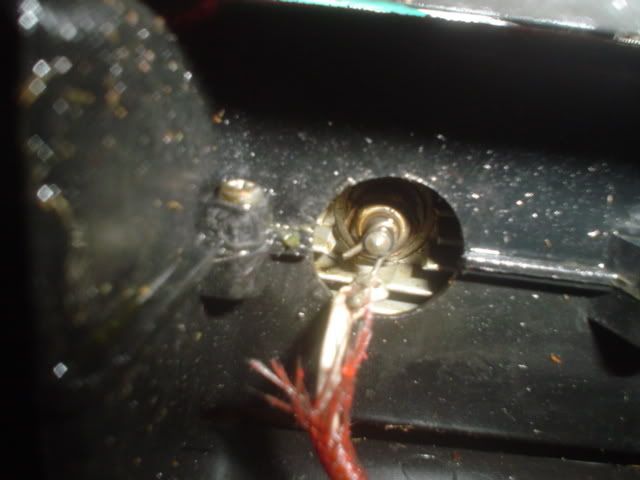

pin kawat untuk menjepin kepala glowplug di engine.

Post by **Redblur** » 09 Mar 2008, 12:13

ini ada yang seperti Capit buaya

itu di mana yah??

sony · Post by **sony** » 09 Mar 2008, 21:07

itu bukannya untuk plugnya blur?

Post by **Syafik** » 09 Mar 2008, 21:32

Capit buaya ditempelkan di busi

Post by **Redblur** » 09 Mar 2008, 21:58

jadi yang bulet itu di tempel di luar(di Extend nya)

yang Buaya di busi

oooh gitu2

kalau masang batrai RX nya di mana??

di switch nya ada kabel 3........1 untuk ke batrai(kayaknya) 1 ke rx dan 1 warna nya merah(kemana tuh ?))

kalo ngak salah yaa!

Post by **Syafik** » 09 Mar 2008, 22:30

2 kabel seperti kabel servo itu untuk RX dan Battery, kalo gak salah yang merah ke RX, trus yang female untuk charging...

yuda · Post by **yuda** » 10 Mar 2008, 10:15

Udah jadi blur?..

winner · Post by **winner** » 10 Mar 2008, 10:37

jangan-jangan sudah terbang nih.....!!!

x wing · Post by **x wing** » 10 Mar 2008, 16:31

kaya nya blur udeh terbangin heli nya tapi sekarang lagi bingung... siapa yang potret/photo dia waktu invert heli Shuttle nya :-)
