Belt Cp Direct to Swashplate

[gigisekar]

Menghilangkan sloope, meningkatkan response pd belt cp bisa dg modif direct to servo, cukup pake material plastik/ mika tak terpakai berbentuk siku, atau dg servo tray mini titan yg murmer spt yg saya gunakan. Mudah di instal pada frame standar belt cp & rasakan bedanya

Alat yg dibutuhkan :
1. Bor, dg mata bor 1,5 mm~2 mm tergantung diameter mur/baut yg digunakan
2. Mur & baut
3. Gergaji besi kecil/ tang model paruh burung kaka tua



Cara kerja:
1. Biar presisi lepas & pisahkan main frame, copot lingkage standard
2. Pasang servo tray mini titan seperti pada gambar, posisikan agar lingkage servo tegak lurus swashlpate & servo tray dikasi lem dikit ke main frame biar engga berubah posisinya
3. Bor menembus servo tray & main frame u/memasang mur/baut, yg sy gunakan masing ada 3 mur/baut biar kencang, salah satunya jadi satu dg anti rotation
4. U/servo yg di depan perlu memotong main frame di dudukan lingkage standar dg gergaji/tang seukuran servo yg digunakan, posisikan tegak lurus swashplate & bor lubang u/mur/baut servonya.





Selamat mencoba

[Syafik]

mantap modifnya om... idenya kreatif nih pake plastik siku buat mounting servo... apakah dapat plastik nya udah bentuk begitu atau ada yang diakal2 lagi, soalnya itu plastik kan tidak 90deg sudutnya

[didin]

Mohon penjelasan....konon modif DTS ini potensi untuk merusak servo akan lebih besar bila crash...

[Syafik]

Mohon penjelasan....konon modif DTS ini potensi untuk merusak servo akan lebih besar bila crash...

secara logika memang bener om... rekomendasi kalau sudah direct servo pake servo metal gear... tapi kalau secara presisi dan responsif nya akan meningkat

[Sulistiyo]

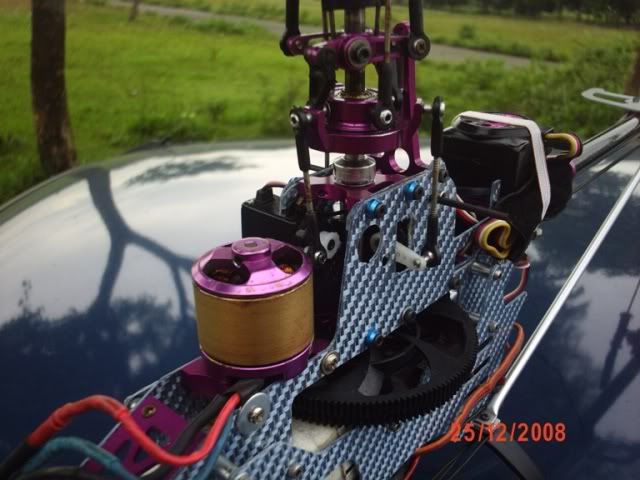

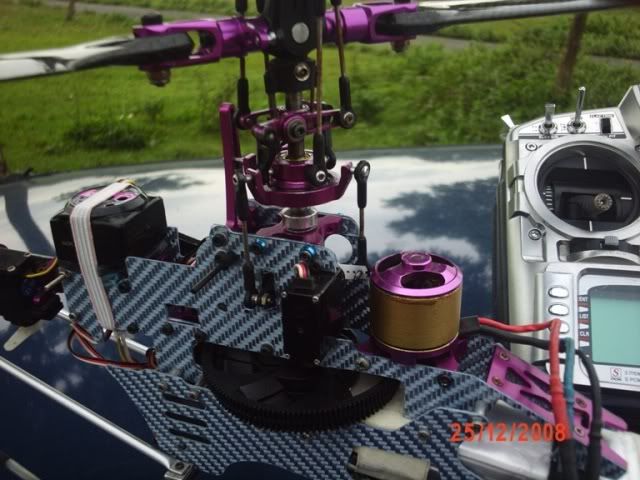

Versi Carbon Direct Swashplate

[Syafik]

Versi Carbon Direct Swashplate

yang ini homemade ya om, mantap kalo gitu...

[Sulistiyo]

Versi Carbon Direct Swashplate

yang ini homemade ya om, mantap kalo gitu...

Ini om Syafik versi Homemadenya...

[Redblur]

oooh begitu


btw, om gigi sekar

canopy kita sama

[Joker]

modif memang kreatif hehehe,. .. bagi saya ada bagaimana heli kita tetap terbang enak dengan cost minimum, dengan melakukan direct servo , memang bakalan sering menghajar gear servo
om sulis itu main gear udah di pakai punya rex ya... gimana tuch caranya hehehe, terus untuk mall fiberr boleh dong via email hehehe,..... susilor@yahoo.com

[gigisekar]

@ Syafik

Makasih.. itu pake servo tray mini titan pak
sama kyk di thread yg dulu di sub forum 'hely electric' tp udah sy betulin spy tegak lurus swashplate.

@ Didin

Memang klo crash akan lebih rawan ke servo gearnya apalagi yg versi plastik, kbtulan kemudian servo sy upgrade ke metal gear.
Yah itu mkn kekurangannya.. kelebihannya spt yg dibilang pak Syafik, di presisi & responsif akan meningkat
btw yg pernah sy alamin malah servo gear di rudder yg rompal waktu crash

@ Sulistiyo

Klo di frame carbon gitu cara bikin lobang dudukan servo biar DTS gmn ya pak cara motong CF nya?

@ Redblur

Hahaha tyt ada bnyk stok canopy kyk gitu ya mas ?
gpp deh, kita sandingin aja mas biar kyk 1 team
btw canopynya dipakein di trex/belt cp mas?
