Double stack stator

Post by **iwan21** » 21 Jun 2007, 09:42

Suatu hari om Coyo pernah nanya saya, pernah enggak test cdr motor dg double stack?.

Nah karena ada cukup waktu buat ngoprek dan kebetulan ada 2 cdr motor yg sama persis, mau nyoba juga deh O:)

,
Targetnya sih motor dg power 100 Watt (2 kali motor cdr dg single stack stator, dg berat cuman 25 gr)

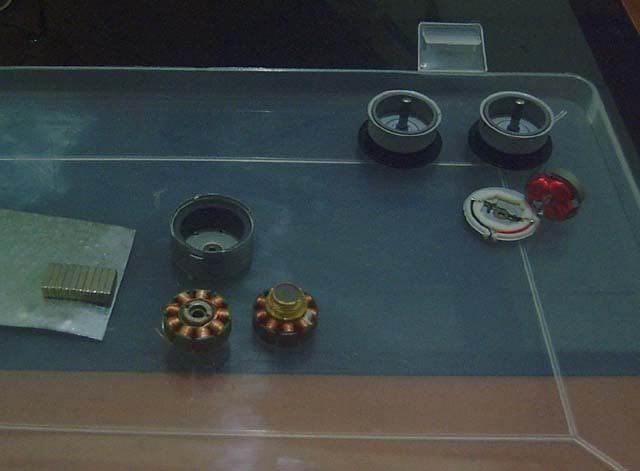

Yg diperlukan :
1. Spindle motor cdr (Brushed, ini cuman diambil casingnya aja buat bell)
2. 2 buah cdr motor yg sama persis
3. Magnet N50 , 10x4x2 mm sebanyak 8 ~ 12, tergantung konfigurasi gulungan nantinya

Post by **iwan21** » 21 Jun 2007, 11:09

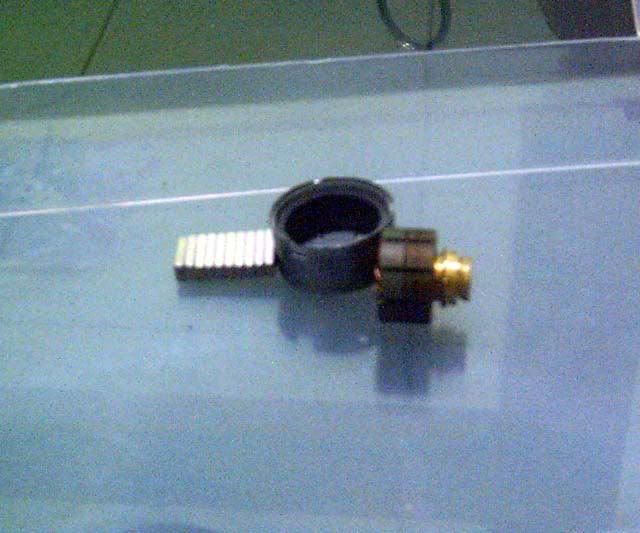

Diambil stator dari ke 2 cdr motor, ditumpuk jadi satu hingga tebelnya jadi 9mm

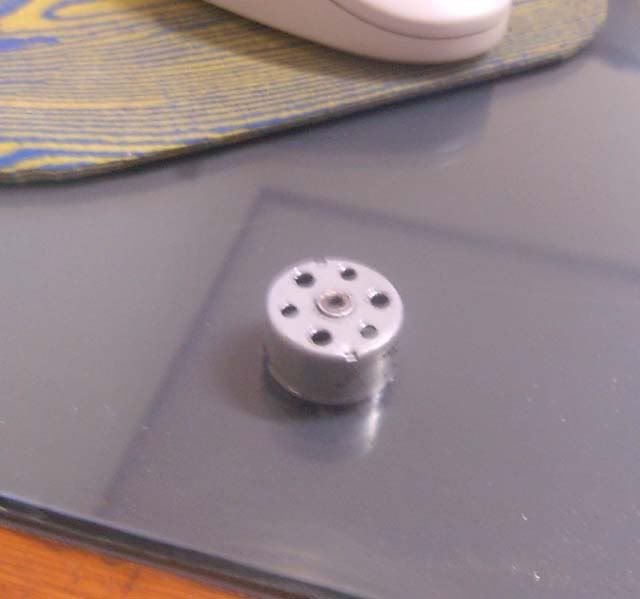

Can/bell diambil dari casing spindle notor,tebelnya 12mm, ditambahin lubang lagi buat cooling hole

Post by **coyo** » 22 Jun 2007, 07:45

wah...... akhirnya dicoba juga .......
nunggu hasilnya dulu ah, klo bagus baru ikutan nyoba he3x....
btw, magnet ukuran segitu masih punya stok gak?

Post by **jedx** » 22 Jun 2007, 08:06

coyo wrote:wah...... akhirnya dicoba juga .......
nunggu hasilnya dulu ah, klo bagus baru ikutan nyoba he3x....
btw, magnet ukuran segitu masih punya stok gak?

iya suhu...
magnetnya ready stock nggak..?

om coyo.. ayo jangan ketinggalan...
btw.. can-nya motor 300 bisa gak ya..

Post by **iwan21** » 22 Jun 2007, 08:46

Can motor 300 kayaknya sama ukurannya dg spindle motor deh..cuman kan lebi panjang ukurannya jadi mesti motong dulu pake Dremel , kalo spindle motor pas banget buat magnet 10x4x2mm karena tebelnya 12mm.
Magnet nanti saya cek lagi, apa sisa 24 apa lebih....kalo sisa 24 ya kita bagi 3 aja, jadi masing2 8 magnet, dg gulungan AaABbBCcC kan cukup tuh....atau mau ABCABCABC dg 6 magnet juga oke keliatannya..

Semalem dah kelar gulung, dg kawat 0,4mm cuman dapet 10turn dah penuh slotnya....cuman pas pagi ditest, ada 2 phasa yg short...hiks..gulung lagi deh nanti..

Post by **jedx** » 22 Jun 2007, 08:57

wah double post..
sorry

Post by **jedx** » 22 Jun 2007, 08:58

spindle emang oye..
kayaknya pas tuh..?

kok om coyo mo pake 3 stack?
magnetnya kurang panjang om...

Post by **coyo** » 22 Jun 2007, 09:18

ceritanya sy lg bikin yg pake motor cdr yg gede tapi tipis, jadi klo stator 3 tumpuk tebal totalnya masih sekitar 9~10 mm gitu, cuma lagi bingung cari bell yg gede. Pake can 300 kurang gede, yg pas pake can motor Le Mans AP29 punya Hyperfly, tapi mo dibongkar sayang [-(

sapa tau ada yg punya motor 480 yg udah rusak dan gak dipake, bisa dihibahkan ke saya [-o<

Post by **iwan21** » 22 Jun 2007, 10:49

Om, kalo pake can ex motor 300/400/480...kebanyakan enggak ada flux ring (cannya tipis) jadi kalo magnetnya kuat akan banyak kebocoran di can/bellnya..akbiatnya jadi kurang efisien dan cepet panas katanya...saya kebetulan dapet yg spindle motor ada flux ringnya dibagian dalem, jadi cannya agak tebel

Post by **coyo** » 23 Jun 2007, 14:33

Oo.... gitu yah.....
kira2 motor ini nanti bisa buat prop ini gak ya?

https://www.unitedhobbies.com/UNITEDHOBBIES/store/uh_viewItem.asp?idProduct=4695
