Cessna 185

Post by Syafik »

Selingkuhan baru saya, pingin mencoba bikin yang trainer dengan membuat model sayap yang ber airfoil dan dihedral.

Kesulitan cari plan cessna akhirnya meraba2 dari gambar pswt jadinya discala jadilah... mugnkin bentuk tidak mirip ya
Bahan menggunakan perpaduan polyfoam, styrofoam, coroplast dan balsa
Spek:

Wingspan: 37in
fuse length: 25in
Total Weight/AUW: 375gram
Motor: 2408, esc 18A
Lipo 3s 1000mah
servo 3pcs

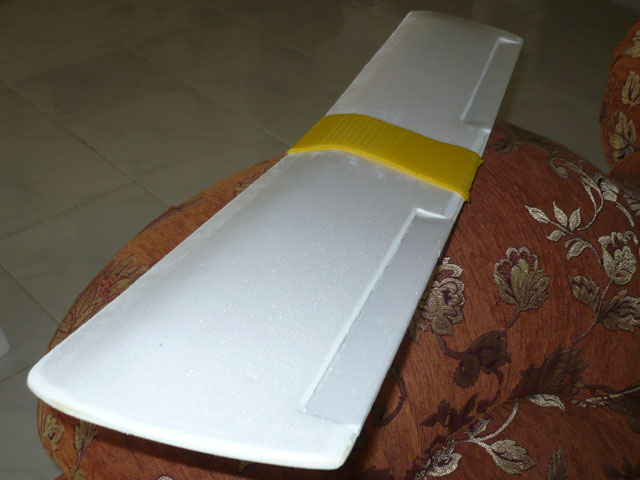

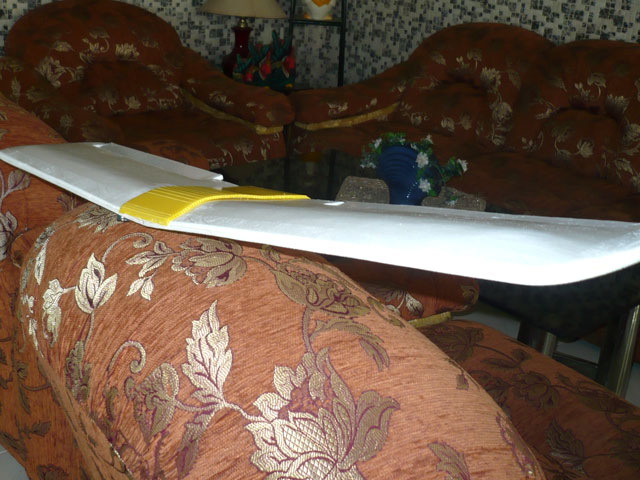

Ini gambar sayapnya:

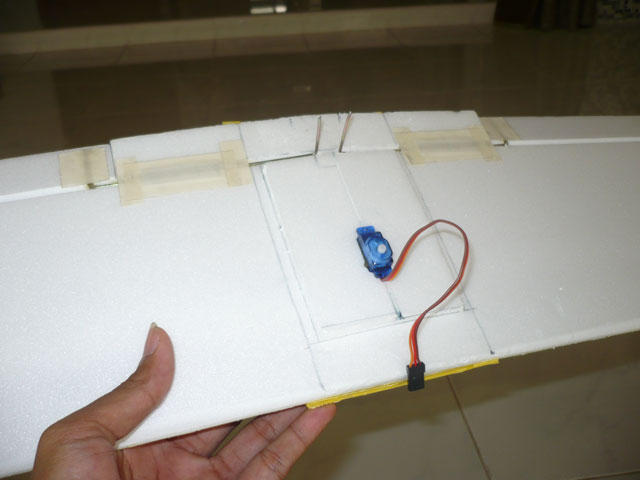

Penempatan servo untuk aileron...

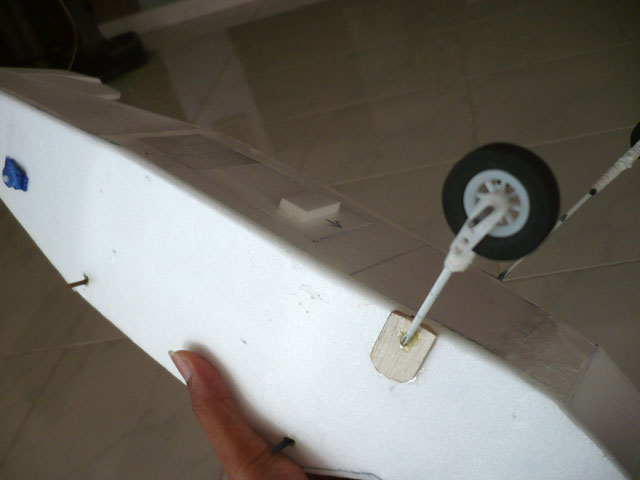

Landing Gear-Bottom view

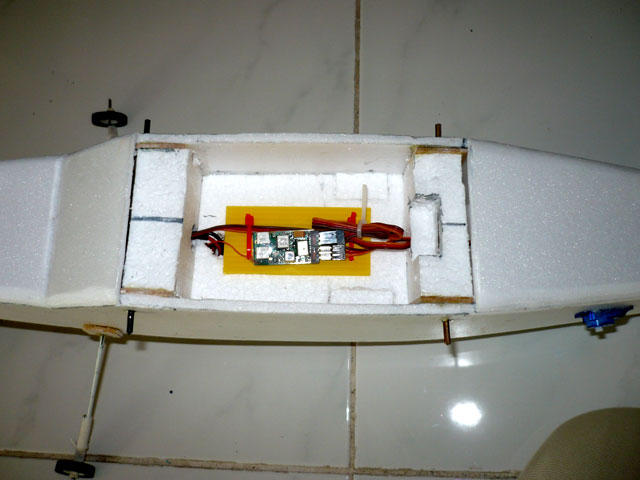

Tempat Receiver dibawah wing...

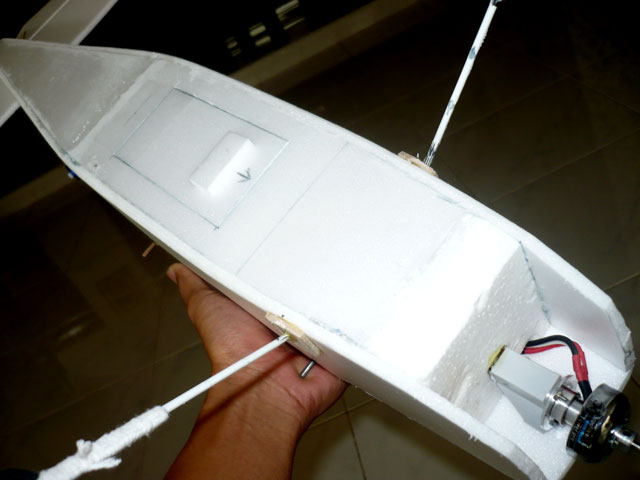

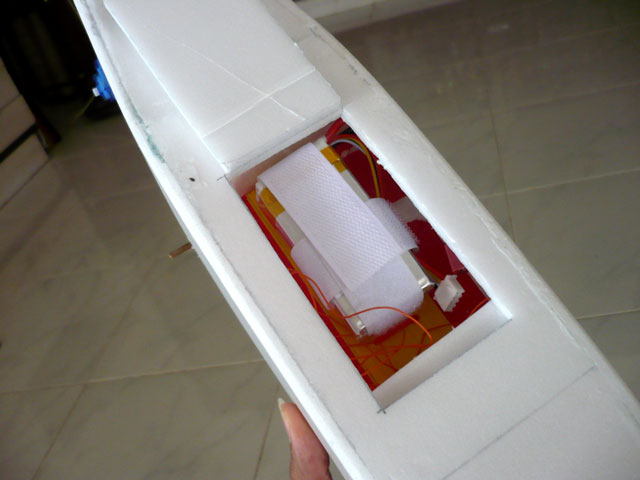

Posisi Battrey
Top
User avatar
ferry
Second Lieutenant
Second Lieutenant
Posts: 2015
Joined: 18 Jan 2007, 08:49
Location: Surabaya
Contact:
Contact ferry

Post by ferry »

Emang Om satu ini gak abis2 idenya......lanjut!!!
Top
Jimm
Senior Airman
Senior Airman
Posts: 176
Joined: 09 Apr 2008, 13:35
Location: Jakarta
Contact:
Contact Jimm

Post by Jimm »

ayo oom saya juga tunggu kelanjutannya
Top
User avatar
flytosky
Chief Master Sergeant
Chief Master Sergeant
Posts: 1791
Joined: 14 Apr 2007, 17:02
Location: Nanga Pinoh
Contact:
Contact flytosky

Post by flytosky »

WAH! ini pesawat impian saya nih!

sayapnya kurang mirip bro. :D


kalau om syafik jeli sedikit, di forum kita pernah berseliweran foto cessna 185 ini.
http://gaero.info/forum/viewtopic.php?t ... ed731e71d2
Top
User avatar
Syafik
Brigadier General
Brigadier General
Posts: 7946
Joined: 22 Jan 2007, 13:24
Location: Gresik - Surabaya
Contact:
Contact Syafik

Post by Syafik »

Sayap sengaja dibuat rata, beda dengan sayap cessna mengecil di ujung... maklum dipas2kan aja...
Top
User avatar
Syafik
Brigadier General
Brigadier General
Posts: 7946
Joined: 22 Jan 2007, 13:24
Location: Gresik - Surabaya
Contact:
Contact Syafik

Post by Syafik »

Setelah di rakit seperti ini tongkrongannya...

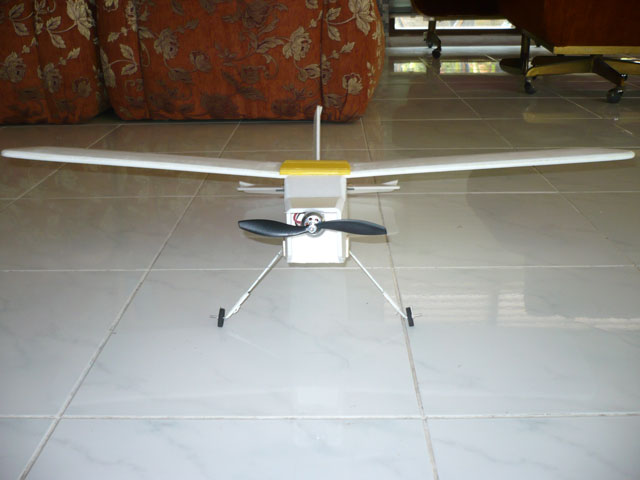

Front View:

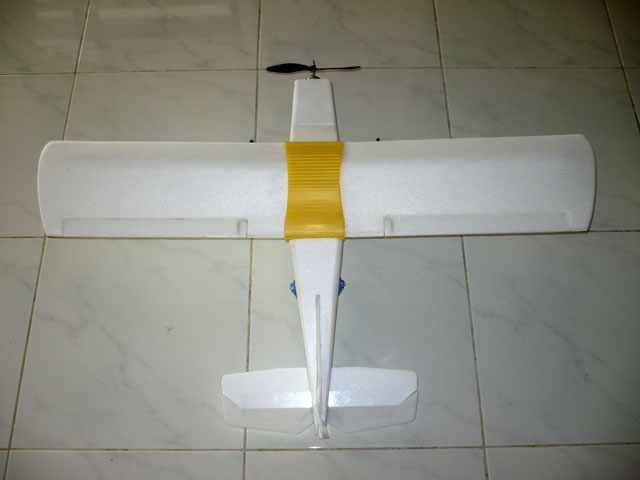

Top View:

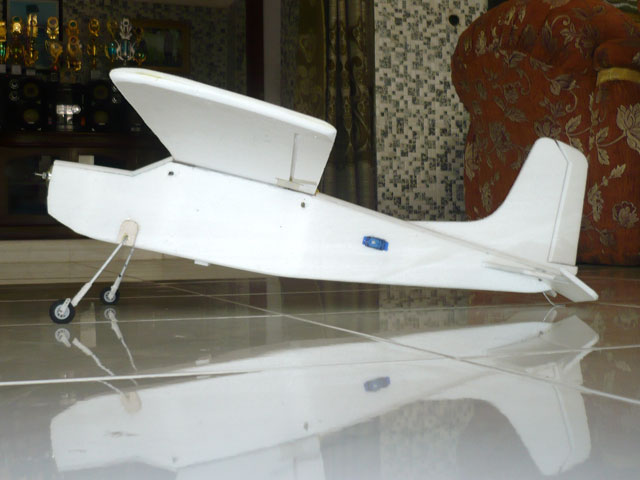

Side View:

Karena stok roda adanya kecil, ya cukuplah yang penting bisa untuk rogging sebelum takeoff...
Last edited by Syafik on 02 Sep 2008, 15:14, edited 1 time in total.
Top
User avatar
Abi Ghiffa
Second Lieutenant
Second Lieutenant
Posts: 2494
Joined: 19 Jan 2007, 13:30
Location: Jakarta - Lombok
Contact:
Contact Abi Ghiffa

Post by Abi Ghiffa »

Benerin dikit :D

Syafik wrote:Setelah di rakit seperti ini tongkrongannya...

Frnt View:

Top View:

Side View:

Karena stok roda adanya kecil, ya cukuplah yang penting bisa untuk rogging sebelum

takeoff...
Top
User avatar
Syafik
Brigadier General
Brigadier General
Posts: 7946
Joined: 22 Jan 2007, 13:24
Location: Gresik - Surabaya
Contact:
Contact Syafik

Post by Syafik »

Thanks om sdah dibenerin kok...
Top
User avatar
MrDoms
Captain
Captain
Posts: 3196
Joined: 18 Jan 2007, 13:50
Location: Pekanbaru

Post by MrDoms »

tunggu sampai dikasi warna sama bang syafik..... baru komen... hehehehe
Top
User avatar
MrDoms
Captain
Captain
Posts: 3196
Joined: 18 Jan 2007, 13:50
Location: Pekanbaru

Post by MrDoms »

flytosky wrote:Image


benar-benar emergency landing..... pilotnya dah nggak tahaaaannnn.... (pilotnya mungkin eyang 7 jamban)..... nggak kelihatan difoto karena sedang konsentrasi penuh hahahaha..
