CESSNA 337 SKYMASTER

Post by **hery_s** » 09 Oct 2008, 15:13

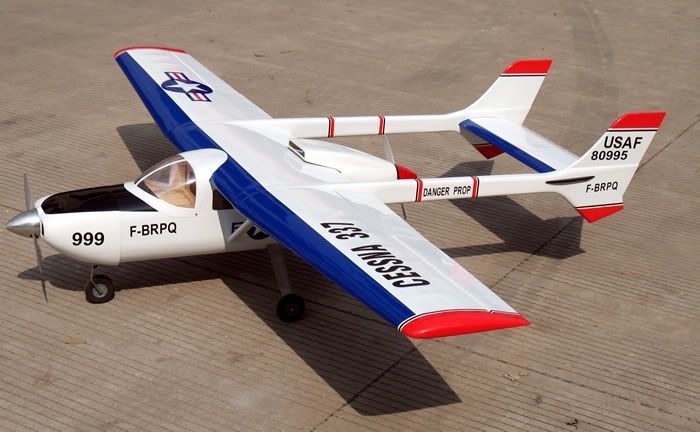

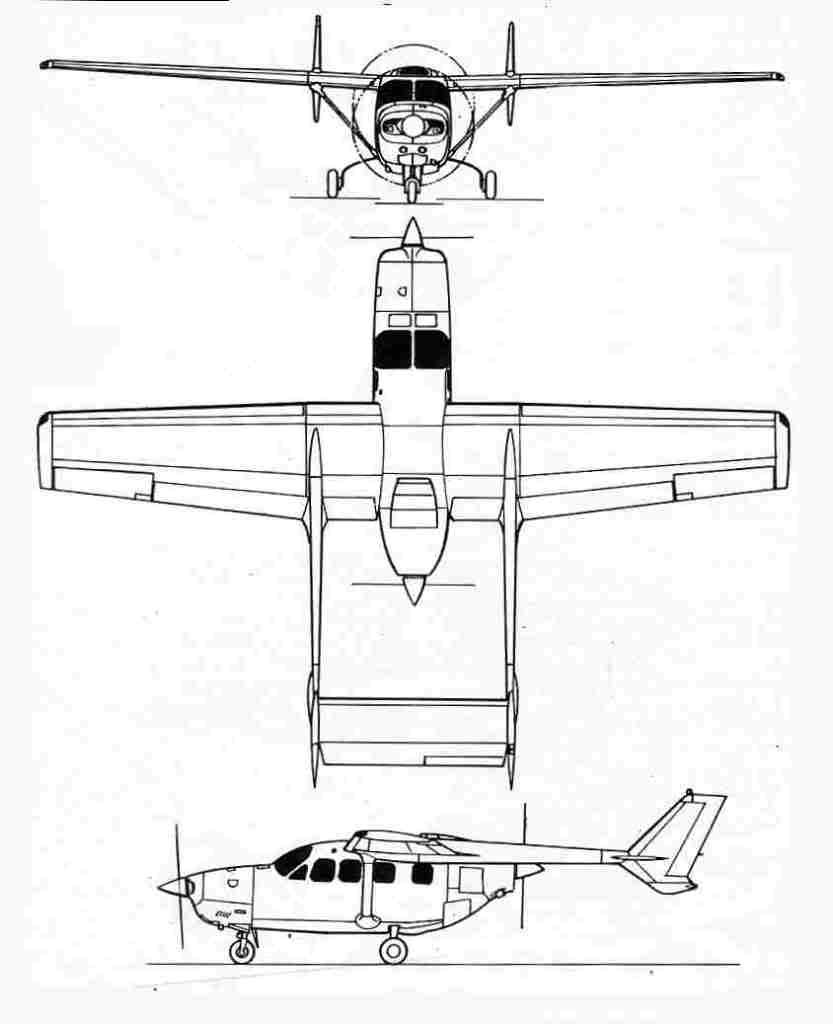

Pengen buat pesawat Cessna 337 skymaster, modelnya unik, udah dapat gbrnya ...

skala dari ukuran gambar dikali 6...

WS. 105 cm
Chord . 16 cm
Fuselage. 75 cm
motor : 2 x BL2409-12
ESC : 2 x 25 A
Batt : 11,1 V 1800 mA, 30 C
Servo : 2 bh Aileron, 1 bh elevator ( tanpa rudder)
Prop : 7 x 4
bahan foam blok 2 cm

sebelum dipotong foamnya ...mohon saran para suhu...

Post by NF » 09 Oct 2008, 15:27

proyek yang menarik.......yg asli pake balsa ngebuatnya minta ampun.......karakter mesin push - pull kalo setingan ga bener terbangnya under power........

Post by **hery_s** » 09 Oct 2008, 16:30

minta saran om NF...posisi motor depan ama belakang sudutnya gimana ??, untuk prop 7x4 apa sudah cukup atau 7 x 6 ????.....kira-kira setingan apa yg harus dibuat ??? :bow:

Post by **flytosky** » 09 Oct 2008, 19:19

yakin om W/S 'cuman' 1 meter? twin engine lho ini

cuman saran, arah puteran nih motor harus counter - rotating. kalau yang depan muter ke kiri, yang belakang musti muter ke kanan. mau ga mau mesti cari 1 prop pusher nih om.

rasanya kalau counter rotating begini, ga perlu right thrust

Post by **hery_s** » 10 Oct 2008, 07:34

om flytosky ...cari prop.pusher dimana ya...saya buka-2 toko hobby kok nggak ada, apa bisa dengan putaran motor yang arahnya sama depan dan belakang tapi motor depan ditambah right thrust ???? ( kalau prop.pusher nggak ada ).

Post by **iwan21** » 10 Oct 2008, 07:39

hery_s wrote:om flytosky ...cari prop.pusher dimana ya...saya buka-2 toko hobby kok nggak ada, apa bisa dengan putaran motor yang arahnya sama depan dan belakang tapi motor depan ditambah right thrust ???? ( kalau prop.pusher nggak ada ).

GWS ngeluarin prop yg reverse nya, sayangnya enggak ada di lokal, saya order dari Hongkong..ukuran cuman ada 2, 8x4 dan 9x5, semua model 3 blade

Post by **Syafik** » 10 Oct 2008, 13:58

proyek mantap pak, sekalian order aja tuh ke hongkong biar dapat prop reverse... terpuaskan keinginannya kan bisa nitip pak roji... saya rasa meskipun prop 8x4 power OK... kira2 AUW dapat berapa ya... motor dan 3sc double, lipo 30C...

Post by **iwan21** » 10 Oct 2008, 14:16

Usul aja, karena menggunakan power motor kelas 24xx, wingspannya paling enggak 120 cm pak, kalo cuman 100 cm nanti wing loadingnya gede banget dan susah lift off

Post by NF » 10 Oct 2008, 16:06

nose motor down dan tail motor nol derajat , betul om fts, pesawatnya harus pakai propeller yg contra rotating.

Post by **hery_s** » 11 Oct 2008, 04:52

Syafik wrote:proyek mantap pak, sekalian order aja tuh ke hongkong biar dapat prop reverse... terpuaskan keinginannya kan bisa nitip pak roji... saya rasa meskipun prop 8x4 power OK... kira2 AUW dapat berapa ya... motor dan 3sc double, lipo 30C...

berat total kira-2 ..650 grm, saya akan buat seringan mungkin deh....untuk prop.pusher mungkin nih coba buat sendiri pake kayu...

@ om roji...........WS 100 cm, kalau terlalu pendek mungkin nanti saya tambah chord nya aja jadi 20 cm , bisa khan.....
untuk motornya saya ganti yang satu pake royal untuk pusher biar agak ringan....

PROGGRESS HARI 1.

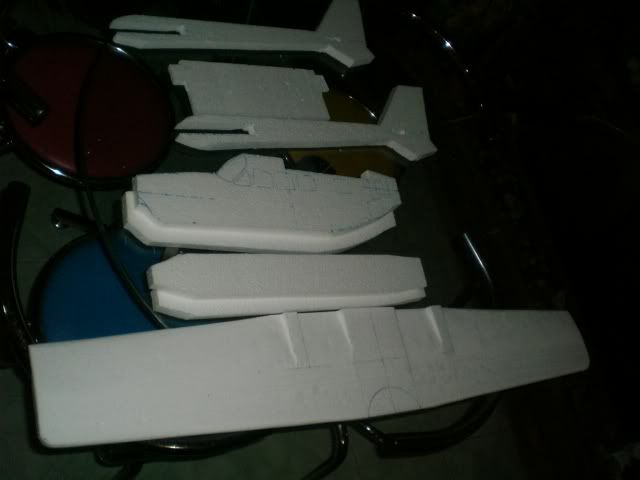

Foam sudah dipotong, termasuk wing dg panjang 100 cm,,,

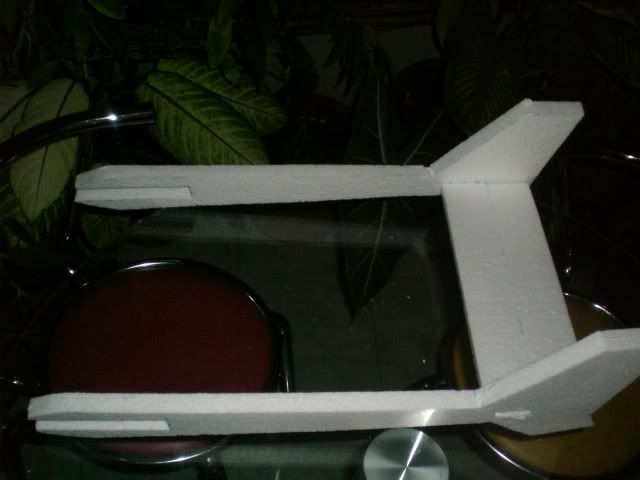

bagian rudder & elevator

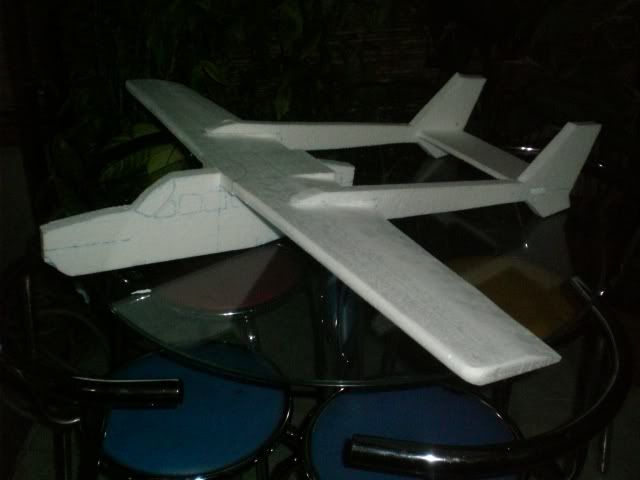

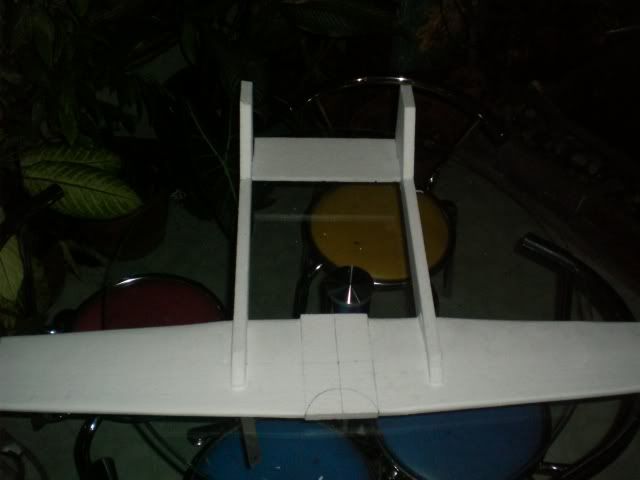

coba di pas-pas....kan dg wing dan fuselage yg belum jadi

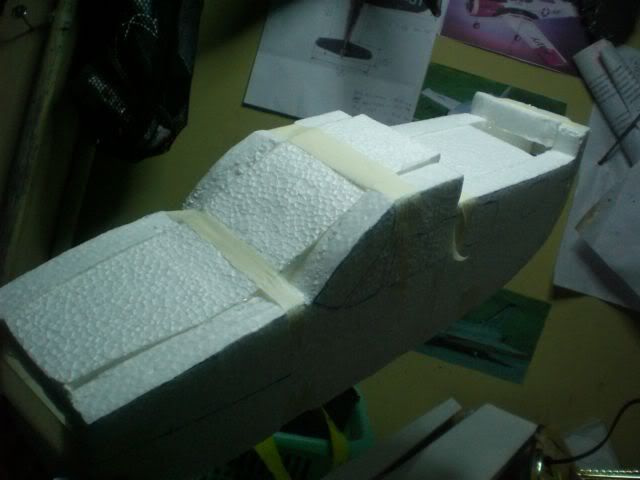

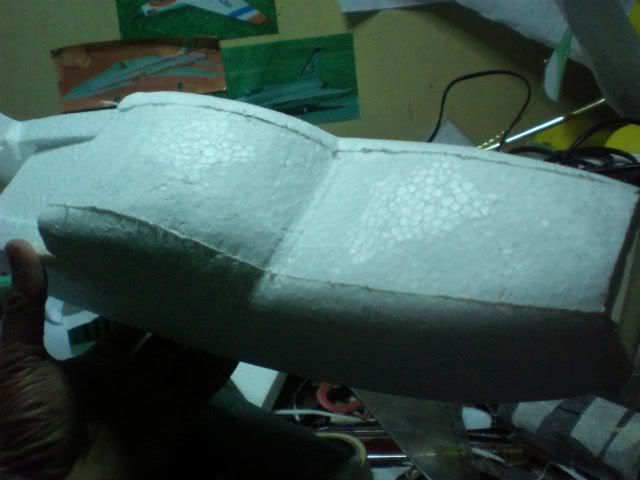

pembuatan fuselage...

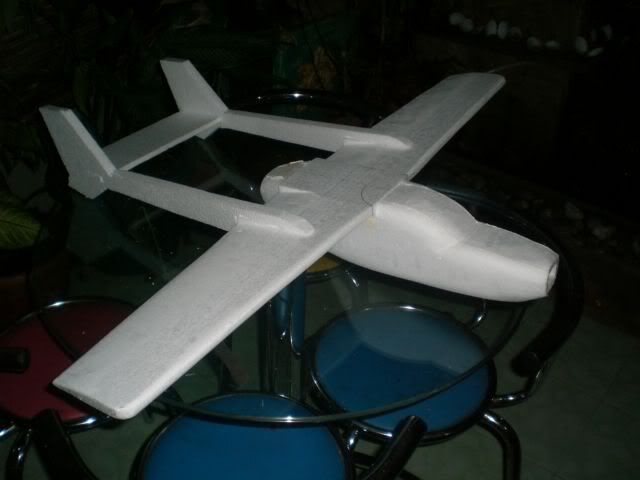

pas-paskan lagi semuanya...
