The Drylander - EDF pusher

[MrDoms]

Cari nama buat pesawat nya saja pening... apalagi bikinnya.... hehehehe

Ini pesawat EDF pertama yang akan saya buat dari foam.
Berhubung EDF nya ada hidung nya (apa lah istilahnya ini - kalau dibilang pentilnya nanti kok kurang pantas hehehe) maka saya rancang EDF nya kelihatan dan bukan tersembunyi di bodi

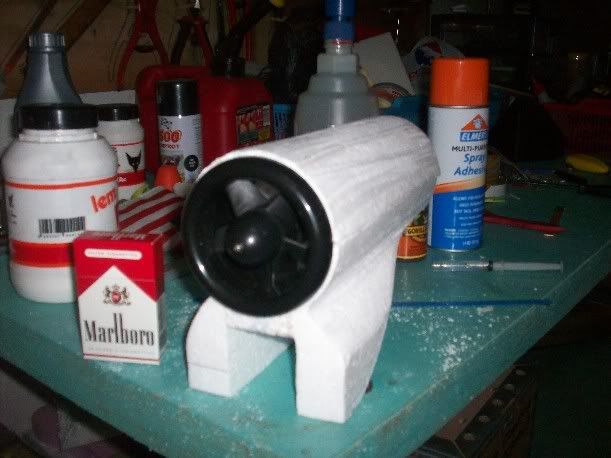

begini kira2 EDF pushernya nanti..

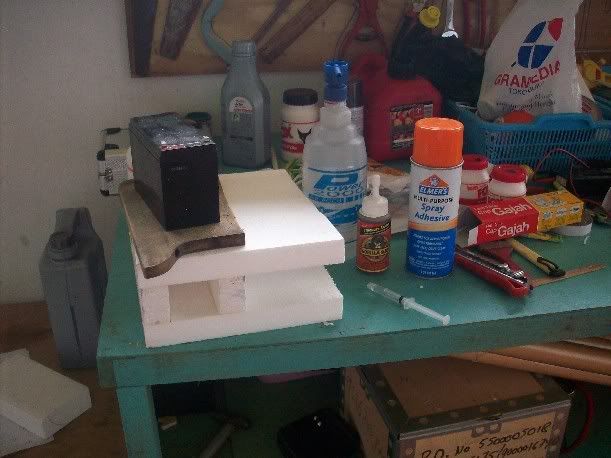

cara bikin selongsongnya; foam blok di lem berbentuk kotak dengan lem putih (di toko bangunan banyak jual merek Fox).

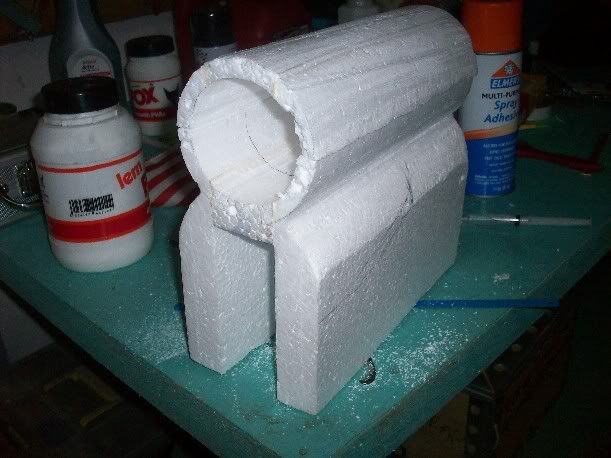

terus setelah merekat sempurna baru di potong dengan hot wire menjadi seperti ini

[didin]

Manstaf pak Dom's.....dilanjoot progressnya....nggak sabar nunggu finishing Drylander buatan pak Dom's

[MrDoms]

abis tu baru pening bikin pesawatnya kayak apa..... browsing2, lihat majalah kok nggak ada ya pesawat yang EDF tunggal di bagian belakang pesawat... beberapa kendala juga ada (cost... sekali lagi cost... hehehe mohon maklum), maka rencananya menggunakan servo 2 biji (di mixing) biar hemat berarti sayap mesti bentuk delta...

Terus setelah di cek bahan ternyata stock plywood cuman tinggal sepanjang 60 cm... kalau delta kurang sip (kurang guedhe maksudnya). Hal ini karena saya perhatikan teman2 yang nerbangin F18 selalu crash, menurut saya ini karena pesawatnya kecil jadi gampang disorientasi. Makanya targetnya harus gede...

Thrust power EDF ini speknya 750 gr... lumayan lah...

Jadi saya putuskan sayapnya seperti F16 saja, akhirnya servo yang digunakan 3 biji. Untuk aileron 1 biji saja, karena saya nggak lihat keperluan untuk flap di pesawat ini... ruder dikasi servo juga lah... mana tau nanti pengen knife edge... hehehe... kalau nanti tidak overweight mungkin dikasi sevo lagi buat stering nose..

[MrDoms]

sayap pakai hotwire dengan mal dari plywood 2.5 mm. Terus mall nya juga di pakai sebagai penguat untuk bagian tengah sayap dan juga wing tip... jadi kalau crash aman lah...

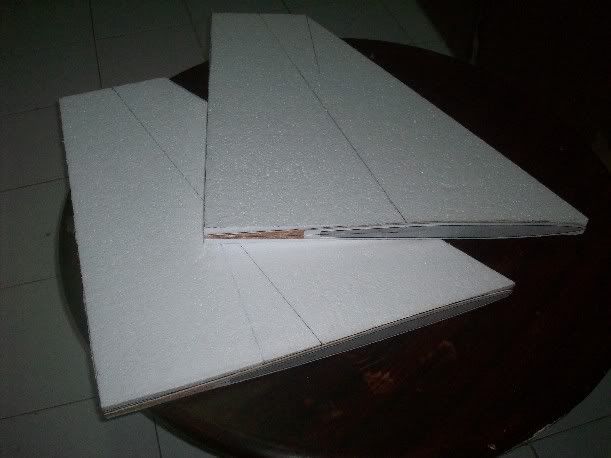

setelah hot wire jadi gini

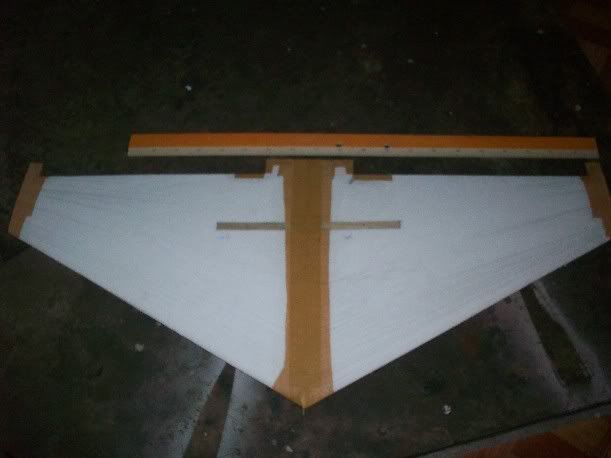

setelah diamplas kemudian disambung, pada bagian sambungan dan wing tip dikover dengan kertas kraft. Jadi seperti ini

[MrDoms]

Wing span nya 122 cm.... dikasi dudukanservo (plywood) di bagian tengahnya

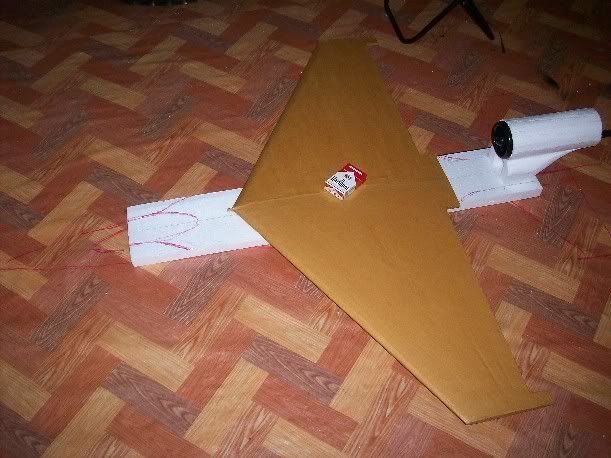

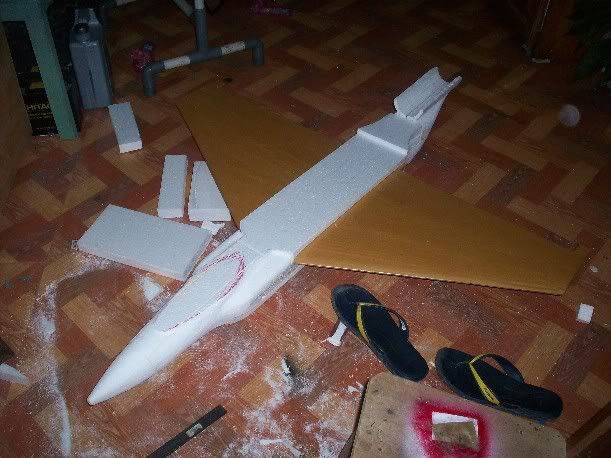

Terus untuk bodi, dicocok2 kan dulu.... sambil ngerokok... dah habis 5 batang... baru diputuskan kira2 seperti ini

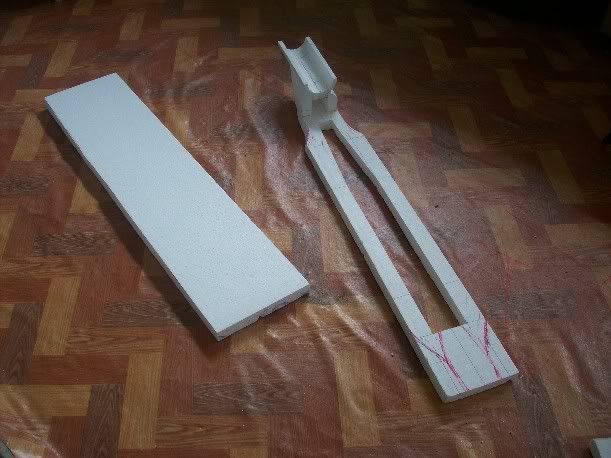

terus dipotong bagian tengahnya, untuk tempat batre, esc, servo, dll



biar kelihatan gemuk bodinya, lembaran foam ditambal lagi jadi seperti ini.... abu nya mintak ampuuuunnn...

[MrDoms]

Putri saya datang mengecek, papa nya ngapain di belakang terus.....

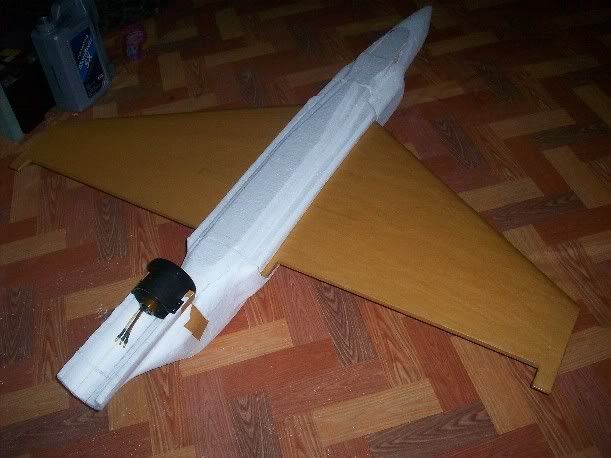

kira2 seperti ini fotonya, untuk ekor rencananya bentuk biasa seperti F16.... moga-moga tidak over weight... berat terakhir kosong sudah nyenggol 600 gr... belum masuk kraft covering, lem nya, catnya, batre, servo... macam lah...

tapi show must go on... yang penting nongol dulu lah... intinya bikin pesawat itu asik loh... hehehe....






mohon doa restunya.... moga-moga ndak overweight dan bisa terbang cantik.... hik.. hik...

[mulatman]

wah....wah....wahh....ck...ck...ck...

luar binasa.... tuh oret2 alias sketsa ampe kelantai juga
salut-2......mohon izin utk berguru
hot wire panjang 1m perlu voltase brapa om
trims.

salam kenal ......om Doms juga buat para suhu yg laen


Mul - Samarinda

[MrDoms]

voltase yang diperlukan sangat bergantung sekali pada tingkat kehalusan wire nya. Semakin halus semakin mudah wirenya panas, voltase yang dibutuhkan kecil.

Untuk hotwire saya itu pakai, benang pancing baja ukuran kecil (7 kg kalau tidak salah). Dengan panjang kira2 1.2 meter saya pakai voltase 24 volt

Oret2 sampai kelantai, mohon maklum lah.... teknologi tukang om... hehehe

salam kenal

[emilhp]

Ini persaingan makin berat...
Ide nya yahut-yahut . . urusan berat belakangan . . yang penting bisa terbang . . gak nginjak tanah ...juga proses pembuatan . . segala cara.. segala upaya . .

[ferry]

Waduh begitu keluar langsung gunakan jurus2 kuncian yg langsung mematikan langkah lawan......sungguh ruar binasa!!!.....Salut ama Om yg satu ini
