abiazfa69 wrote:yang dipake cuma kabel warna hitam,hijau,kuning,merah yang di buang aja.karena ga di pake
hijau+hitam = switch on
hitam+kuning = 12v
merah + hitam dihubungkan seri dengan resistor 5w sebagai beban supaya output 12v bisa stabil (ga ngedrop)
ini yang saya pakai di psu saya...
semoga berhasil
saya dah pake beberapa unit untuk pemancar fm daya rendah sekitar 80 watt masih ok.BUYUNG7 wrote:abiazfa69 wrote:yang dipake cuma kabel warna hitam,hijau,kuning,merah yang di buang aja.karena ga di pake
hijau+hitam = switch on
hitam+kuning = 12v
merah + hitam dihubungkan seri dengan resistor 5w sebagai beban supaya output 12v bisa stabil (ga ngedrop)
ini yang saya pakai di psu saya...
semoga berhasil
fan di dalamnya juga dah berfungsi sebagai beban.
zaki wrote:
takut salah sambung
,benar ga..?
Hijau dan Hitam di sambung tapi di kasih SAKLAR aja biar gampang ON/OFF....begitu om?
12volt: Hitam ( jadi - ) dan Kuning ( jadi + ) ... begitu om ...???
Merah dan HITAM seri di sambung dgn R 5W ..ini kurang negrtiom...gambrin dong...
stefendy wrote:Kabel hijau hitam pakai switch yg model push button saja om Zaki tidak perlu pakai saklar togel, karena yg hijau - hitam sekali dihubungkan maka PSU akan on terus dan utk matikan cabut kabel AC chord-nya saja
zaki wrote:stefendy wrote:Kabel hijau hitam pakai switch yg model push button saja om Zaki tidak perlu pakai saklar togel, karena yg hijau - hitam sekali dihubungkan maka PSU akan on terus dan utk matikan cabut kabel AC chord-nya saja
oke siap ngerti
lalu bagaimana dengan kabel yg lain yg saya maksud dia atas
iwan21 wrote:zaki wrote:stefendy wrote:Kabel hijau hitam pakai switch yg model push button saja om Zaki tidak perlu pakai saklar togel, karena yg hijau - hitam sekali dihubungkan maka PSU akan on terus dan utk matikan cabut kabel AC chord-nya saja
oke siap ngerti
lalu bagaimana dengan kabel yg lain yg saya maksud dia atas

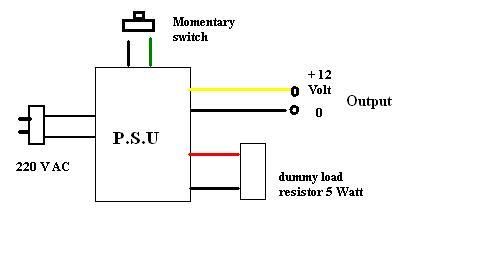

Ini gambarnya, maaf kalo jelek, gambar asal2an
1. Hijau - Hitam, seperti om Stef bilang, pake push button atau momentary switch, karena itu saklar utk softstart aja ( semacam trigger utk membangunkan PSU dimana pada konidisi mati sebenernya PSU cuman standby aja, gak bener2 shutdown)
2. Hitam - merah dipasang dummy load resistor 5 Watt, biasanya kisaran 10 Ohm
PSU bekerja mendetek arus output di tegangan 5 volt ( feedback ke PWM switching nya) , kalo ini gak ada maka output gak akan sesuai, misal yg mestinya 12 Volt mungkin keluarnya cuman 11 Volt atau bahkan kurang, walaupun dibebanin, bahkan malah bisa jadi akan turun lagi kalo ada beban di 12 Voltnya
3. Hitam - Kuning , ini output tegangan 12 Volt nya, silahkan pake yg ini.
Selain itu PSU ini juga bisa dipake buat catuan hot wire
1. 5 Volt, utk panjag kawat 20-30 cm
2. 12 Volt utk panjang kawat 30 - 50 cm
