POWER SUPLY CPU > adaptor

[zaki]

halow om yg ganteng dan mba yg cantik..

nih tolong bantu in yaaaaa
charge udah ada .. karena ngirit beli adaptor ( cuma kuli ) ... jadi sabar sabar akhirnya dapet powersuply nya komputer dari sekolah

seperti biasa katanya POWERSUPLY CPU bisa di modif menjadi ADAPTOR dari Charge ... dan kabelnya yg maneee aje

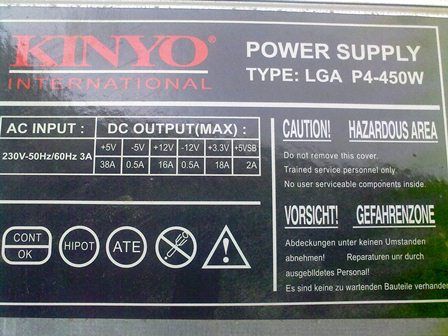

nih spek powersuply nya

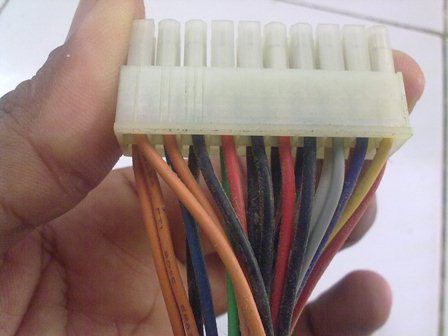

ini kabel utama nya ( kabl yg bercabang masih ada.tapi ga ke poto ) >

baris ke 1


baris ke 2


mohon bantunya yeeee

[BUYUNG7]

Kabel warna hijau di shortkan ke ground warna hitam om.untuk out 12v kabela warna kuning kalo gak salah.

[Abdinik]

di tunggu kelanjutanya suhu zaki...
secara di rumah ada power supply CPU yang gak kepake

terima kasih

[yudhie]

http://www.youtube.com/watch?v=CT1tiQOz3LU

Sepertinya ini agak mudah om caranya...

[toto]

semoga pa cik gu Zaki bisa sabar memperhatikan videonya ya dan jangan lupa di post disini step by step hasil modifnya sang CPS nya ................




salam

[NF]

coba di lihat di board pcb , biasanya ada print data di pcbnya , coba buka saja box psu nya

[abiazfa69]

yang dipake cuma kabel warna hitam,hijau,kuning,merah yang di buang aja.karena ga di pake

hijau+hitam = switch on
hitam+kuning = 12v
merah + hitam dihubungkan seri dengan resistor 5w sebagai beban supaya output 12v bisa stabil (ga ngedrop)

ini yang saya pakai di psu saya...
semoga berhasil

[zaki]

http://www.youtube.com/watch?v=CT1tiQOz3LU

Sepertinya ini agak mudah om caranya...

sip .makasih om .. baru ngeh klo di YuSup ada tutorialnya

[zaki]

Kabel warna hijau di shortkan ke ground warna hitam om.untuk out 12v kabela warna kuning kalo gak salah.

maksih om

coba di lihat di board pcb , biasanya ada print data di pcbnya , coba buka saja box psu nya

oh iya mbah udah tak liat

[zaki]

yang dipake cuma kabel warna hitam,hijau,kuning,merah yang di buang aja.karena ga di pake

hijau+hitam = switch on
hitam+kuning = 12v
merah + hitam dihubungkan seri dengan resistor 5w sebagai beban supaya output 12v bisa stabil (ga ngedrop)

ini yang saya pakai di psu saya...
semoga berhasil

boleh di gambarin ga om pke paint aja ..takut salah sambung

atau,,benar ga..?

Hijau dan Hitam di sambung tapi di kasih SAKLAR aja biar gampang ON/OFF....begitu om?

12volt: Hitam ( jadi - ) dan Kuning ( jadi + ) ... begitu om ...???

Merah dan HITAM seri di sambung dgn R 5W ..ini kurang negrtiom...gambrin dong...
