Merakit Cosmos, F3A jadul dari MK

[richard]

Tanpa bermaksud beriklan, dan dengan seijin om MOD.

Saya nemu kit2 sejenis Cosmos lagi on market di eb** dot com.
Coba seacrh item #190575045594 (2 dari Pilot & 2 dari MK), item # 110744216096 (dari SIG, pabrikan kit pesawat Amrik), dan item # 190576243510 (dari MK juga, engine 46).
Happy kit hunting, like they say, a KIT show building ability, an ARF show shopping ability.

[pamuncak]

Akhirnya datang juga.
Air retract set buat si Cosmos.


Ini pengalaman pertama install air retract. Sudah itu manualnya tidak ada pula, lupa dikirim .
Menurut om google, mestinya bisa menghemat berat dibandingkan install 3 unit mechanical retract + 2 servo retract.
Dan lebih efisien juga biayanya, karena harga nya 1/3 air retract branded.
Ke 3 landing strut dilengkapi per, dan seperti kata spec nya, cukup kuat untuk pesawat sampai dengan berat 6 KG.

Untuk yang disayap harus rubah housing buat roda karena strut air retract nya lebih pendek 2 cm.
Sedangkan untuk rumahnya hanya merubah lubang mur, ukuran housing persis sama dengan yang mechanical retract.


Untuk nose retract, hanya perlu merubah dudukan, di majukan lebih dekat ke firewall 0,5 cm. Strut nya sama panjang dengan yang sebelumnya.


Yang ini lebih heboh lagi. Servo bay di fuselage mesti restorasi habis.
Batt, Rx, switch dan servo throttle mesti pindah.


Tempatnya dipakai sebagai ruangan untuk perangkat aktivasi retract, tabung udara, mini servo (untuk aktivasi air retract) dan penambahan servo steering wheel (masih belum bisa memastikan apakah bisa di gabung dengan servo rudder).
Untuk steering, unit air retract in menggunakan pull - pull cable.


Sepertinya om pilot mesti berbagi tempat dengan batt rx & rx,


Besok sambung lagi.
Sambil nunggu siaran langsung Liga Champion.....malam ini mau menyelesaikan instal wing retract dan kalau sempat nose retract.

om sedikit ngasih saran.seandainya tabung diganti pompa angin yg dari pompa aquarium portable ( baterei 2 )sepertinya bisa agak mengirit berat.selectrornya msh tetep bawaan setnya.sekedar saran.salam kenal

[richard]

om sedikit ngasih saran.seandainya tabung diganti pompa angin yg dari pompa aquarium portable ( baterei 2 )sepertinya bisa agak mengirit berat.selectrornya msh tetep bawaan setnya.sekedar saran.salam kenal

Terimakasih saran nya om Pamuncak.
Pompa aquarium yang seperti apa ya, maaf ni om.
Kalau masih ditambah batt, bukan beratnya yang saya khawatir bertambah, tapi spacenya ga ada.

[pamuncak]

dipotong dudukan baterei.power dicarikan dari baterei pesawat dan saklar digabung servo sehingga tiap pergerakan servo menggerakan selector motor pompa ikut bergerak

[richard]

dipotong dudukan baterei.power dicarikan dari baterei pesawat dan saklar digabung servo sehingga tiap pergerakan servo menggerakan selector motor pompa ikut bergerak

Terima kasih.
Saya coba lihat kemungkinan nya.

[richard]

In hasil pekerjaan hari Sabtu kemarin.
Baru dapat selesaikan retract di 1 sisi sayap.

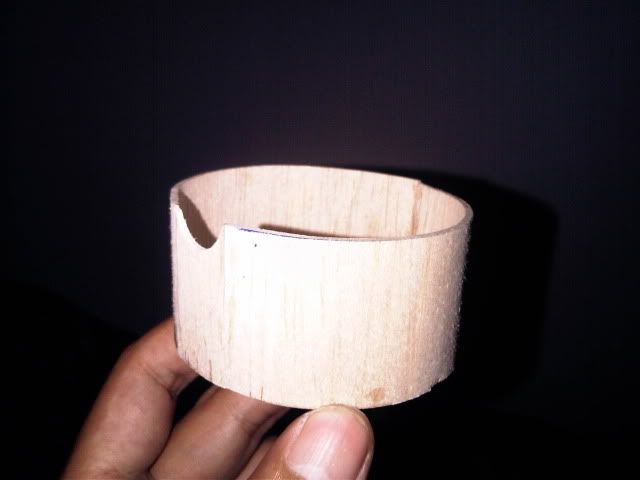

Tempat roda dibuatkan yang baru.

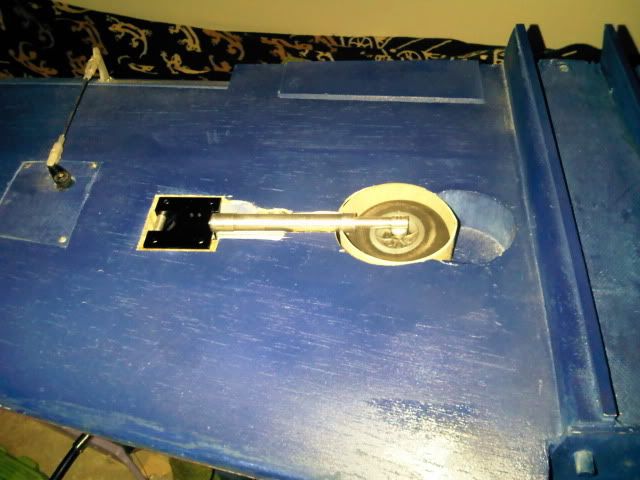

Trial fit setelah dudukan dan tempat roda di lubangi


Lubang roda yang lama di tutup, tinggal dempul dan dan di cat dah.

[richard]

Lanjut lagi.
Sekarang mau narsis banyak.

Pull-pull cable untuk steering nose wheel.

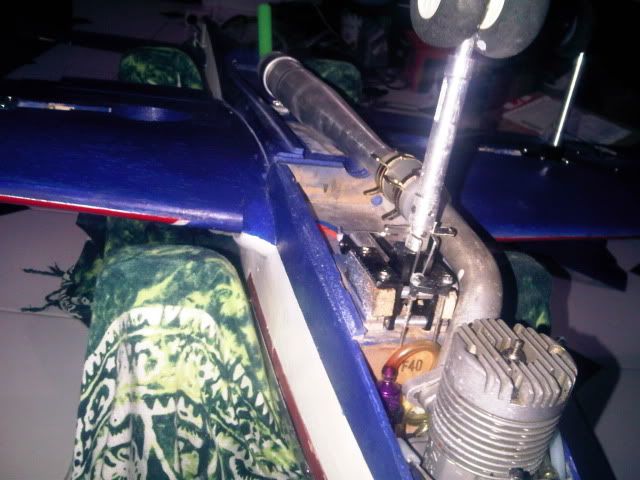

Underbelly set up nya riweh. Kalau bongkar pasang sayap harus pasang tune pipe+tutup pake belly pan.


Engine OS61RF Pump + manifold + Hatori tuned pipe 60 cm


Power switch masuk ke canopy (yang warna kuning) duduk diatas kotak penyimpanan batt.
Batt pakai Life 2300 2 sell. Atas saran om Budiartha, dikasih diode 6 Amp agar voltase pas di 6 Volt.
Dibelakang switch adalah air pressure indicator utk retract dan di belakang nya air refill gauge yang terhubung ke air tank.


Fuel filter di depan firewall.


Propeler pakai MA 12x8 dan spinner Dubro 2,5". Ko ga pas ya dengan nose section ,
Belly pan masih harus di trim juga agar nutup pas dengan fuselage.


Tampak bawah


Tampak atas


Dari depan


Stikernya mahal....


Semangat menggebu gebu untuk test flight hari Minggu 23 Oktober.
Sayap sudah langsung terpasang, servo+rx sudah di set. Udah kaga sabar dengar suara garing nya engine.


Kaga mau nyala aja tu engine.
Setelah balik, langsung bongkar engine + plumbing.

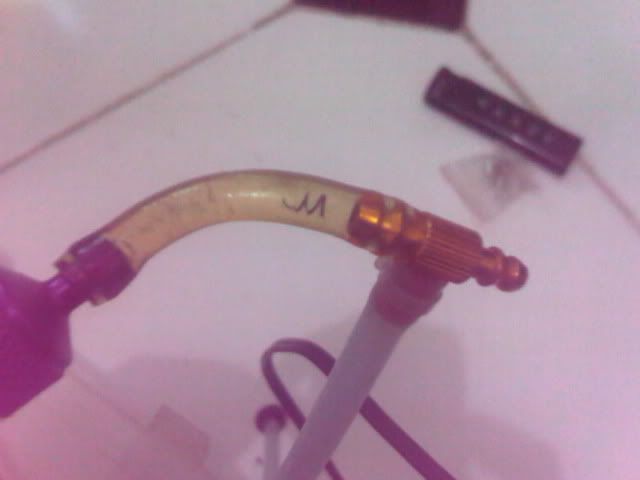

Sepertinya ini penyebabnya. Ada kawat/benda spiral yang menghambat jalur bahan bakar. Ini selang persis sebelum masuk ke fuel pump.

[handoyo6299]

Asyikk buanget menyimak... sukses om Richard. Sambil ngopi.. nungguin maiden reportnya.....

[richard]

coba tampilin gambarnya

thxk om atas elmunya..

Kebetulan nemu link build thread Aurora 60.
Silahkan om :
1. Ini yang versi engine, http://www.rcuniverse.com/forum/m_5082247/tm.htm
2. Ini yang versi elektrik, http://www.rcuniverse.com/forum/m_4978792/tm.htm

Semoga berguna
Tabik,
richard

[beta_james]

Wah ada mainan baru lg niy Om.................................................
