mbetulin Heli Kyosho rusak......

[coyo]

Posted: Mon Jan 02, 2006 16:13

Om2 pakar heli yg pinter2, sy butuh bantuan nih...
Sy dikasih heli Kyosho ama paman, tapi kondisinya kedua blade patah dan cukup kuno, katanya sih dulu belinya sekitar tahun 97an....

spek aslinya kira2 seperti ini:

radio AM 2 channel, tanpa gyro, tanpa tail rotor sebagai gantinya pake vertikal stabiliser bening bergambar seperti tail rotor.
Tanpa ESC. Motornya seperti motor 480 tapi lebih panjang.
Dibagian bawah ada switch sehingga motor mati saat heli mendarat.

Untuk kontrol main rotor pake 2 servo ukuran standar kira2 sebesar servo futaba S3003 ato hitec HS-325HB.

Panjang main blade gak tau, soalnya potongannya ilang gak tau kemana.
Lebarnya sekitar 5 cm dgn dia.lobang screw 6mm. Bahannya seperti polyfoam yg dibungkus ama plastik tipis.

Rencananya mau sy repair/modif jadi paling tidak 4 ch, klo bisa 6 ch PCM.
Rx & Tx nya sudah ada, tinggal gyro, tail rotor (blade & motor) dan ESC buat main rotor dan yg paling penting main blade.

Kira2 blade apa yg cocok dan beli dimana?
juga motor & blade untuk tail rotor?
Apa perlu pake gyro? esc buat tail rotor?

Klo untuk motor utama, bisa pake ESC nya WD gak ya?

Tolong saran & komentarnya......

[coyo]

Namanya Hyperfly, coba liat di :

http://www.geocities.com/CapeCanaveral/ ... l#hyperfly

Kaya'nya sih ngga' bisa di modif

Saya ada 2 set bladenya.
dulu pernah beliin buat orang di singapore, tapi kaga pernah diambil (tekor bleh !!)
kalo ente mau gantiin boleh deh,.. hehehe, dateng aja ke ASAC.
see you

[tn]

gimana kabar heli nya sekarang om ...??

[coyo]

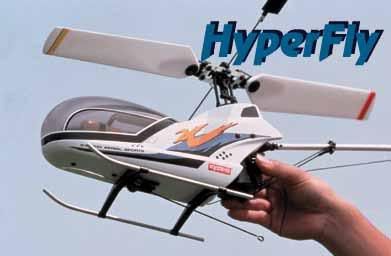

HyperFly itu seperti ini:




ini bukan sy lho..... gak tau sapa, gak kenal, cuma nemu fotonya aza lg pegang HyperFly....

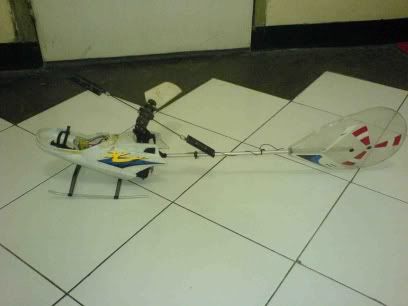

Klo punya sy yg rusak berat kaya' gini:

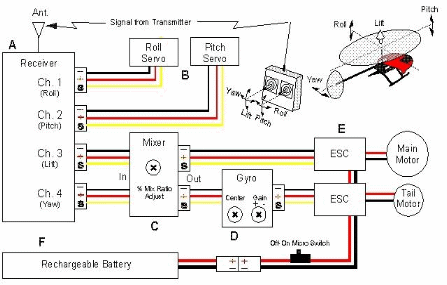

ini artikel ttg konversi ke 4 channel hyperfly.
http://www.rcgroups.com/links/index.php?id=3666

Wah bagus tuh, mesti dicoba nih........

[coyo]

Waduh gue cinta banget nih sama orang kayak mas Coyo Salut!!!

Saya sarankan untuk batere untuk awal experimen coba aja 8s NiMH, karena lebih murah. Jika udah terbang bagus baru pake Lipo karena performanya jauh banget dibanding NiMH. Kalo perlu pake Lipo 3s 2200Mah 20C seperti saya jual

Untuk pemasangan Gyro sebetulnya nggak usah pusing2, pertama ya cukup sejajar Main Shaft. Sejajar dalam artian nggak harus di bawah main Shaft, sebetulnya di pinggir body keq atau dimanalah asal jangan terlalu vibrasi dan posisinya terlalu jauh dari Main Shaft pasti fungsinya tetap optimal. Tapi sebelum bicara lebih jauh saya ada sedikit bingung mas Coyo?!?
Gyro CENTURY CN2022 kayak apa yach? Piezo biasa yach, non Head Hold? Masalahnya begini, Gyro di design untuk diaplikasikan ke Rudder Servo. Jadi Gyro merasakan Yaw dari Helicopter dan memerintahkan Servo Rudder untuk mengendalikan Yaw tersebut dengan mengubah2 Pitch daripada Tail Blade agar posisi hadap Heli menjadi steady (nggak muter2 kayak pusing), dalam artian agar Heli bisa Hovering dengan arah yang tepat.
Kalo saya lihat Anda punya pakai Motor untuk Rudder, Maka Gyro disini penggunaannya lebih condong untuk mengatur ESC Tail Motor. Setahu saya biasanya dibutuhkan satu alat lagi yang disebut MIXER. Guna Mixer adalah untuk mencari racikan yang tepat antara Main Blade dengan Tail Blade, sehingga Yaw yang dihasilkan Main Rotor bisa di Counter oleh Tail Rotor. Kurang lebihnya seolah seperti Virtual Gear Ratio, Lebih tepat nya konstruksinya sama dengan Main Board Heli Micro macam PHOENIX, E-SKY, AEROHAWK dan sebagainya.

Saya pribadi kurang paham utak atik elektroniknya, dan tidak pernah coba secara langsung jika Gyro di gunakan untuk mengendalikan ESC, sebab pada dasarnya Gyro untuk mengendalikan Servo. Begitulah kalo menurut dugaan saya Output dari Gyro harus masuk ke Mixer terlebih dahulu lalu baru dihubungkan ke Tail ESC. Agak rumit kelihatannya, maaf saya belum ada pengalaman ngoprek yang beginian. Tapi ide Anda bagus banget mas Coyo, teruskan deh. Barangkali teman di sini ada yang lebih ahli di elektronikanya

Halo Pak Coyo,

Wah ketinggalan nih saya, hyperfly belum kesentuh.

Untuk Electric systemnya saya cuplik punya Pak Supri yg bukan cangkokan.




Bisa juga dimixing lewat Tx. dengan mix antara Throttle (master) dan Ruder (slave) sets 100% dulu, dicoba dan lakukan adjustment sampai sesuai dengan kehendak kita.

Wah Pak hobbie sama makan krupuk (he7x)
Salam

[coyo]

Wah banyak juga saran2 komentarnya yach.....

Iya ya... tail prop memang belum dibalance, tapi pas dites vibrasinya biasa2 aza kira2 sama ama prop WD. Sy akan coba balance dulu dech...

Batere sementara pake NiMH dulu, klo udah oke baru coba ganti li-po (soalnya batere li-po nya udah beli tapi belum sempet bikin chargernya)
Li-po yg 2200mAH 3s 20C masih kemahalan buat sy Om......

Gyro yg dipake ini piezo gyro single rate biasa bukan yg head hold.
Pernah dites disambung ke esc & tail motor, begitu gyro digerak2in tail motor berputar lebih cepet / lebih pelan bahkan berhenti tergantung arah gerakan. Berarti gyro nya masih bagus (maklum beli second he3x...)

Berhubung gak punya mixer external, sy mo coba mixer di tx.
Di tx sy (hitec optic 6) ada banyak internal mixer, jd bingung pake mixer yg mana, cari mixer Throttle>Rudder gak ketemu adanya Rudder>Throttle, apa perlu bikin kombinasi mixer sendiri ya? klo di tx sy namanya PMX1 & PMX2

soal kerupuk, lumayan buat ganjel perut he7x.........

Btw, ada yg punya ide untuk bikin canopy?

Bikin aja dari air minum kemasan botol, bikin moulding dari kayu terus di hair dryer atau di rebus air mendidih..jadi deh,,,,

di HITEC memang adanya Rudder>Throttle mixing, itu gunanya pada heli yang Tail Rotornya digerakkan oleh Main Rotor. Dimana Main rotor akan terbebani oleh Tail Rotor dikala rudder digerakkan ke salah satu sisinya yang menyebabkan Pitch Tail Blade membentuk sudut yang besar sehingga bebannya naik. Nah supaya Throttle nggak terpengaruh maka Mixing tsb harus kita input, cuma sebenarnya nggak terlalu penting mengingat mode tsb hanya bekerja di Mode Normal, dengan kata lain Hovering sambil Pirouette tanpa mengganggu ketinggian Heli (Mode Idle1 dan Idle 2 tidak ada pengaruhnya thd settingan tsb).
HITEC memberi 2 pilihan untuk Master & Sleeve mixing, yang namanya PMX1 & PMX2. Jadi memberi user keleluasaan untuk melakukan mixing sebanyak 2 Features, terserah apa aja yang mau di Mixing.
Jadi kalo mau TX mixing mas Coyo coba aja PMX1 di set Master nya Ch3 dan Sleeve nya Ch4. Moga berhasil
Salam

[coyo]

makasih buat masukannya.....

Semalam coba pake batere NiMH 8s, hanya 1 motor yg mau muter main rotornya aza ato tail rotornya aza, gak mau muter bareng. Setelah di cek ternyata emang baterenya perlu di-charge he3x...

Terus coba pake li-po 3s baru bisa muter semuanya.

Untuk setting tail rotor, heli diikat di meja/papan yg bisa muter biar gak terbang tapi bisa berputar ke kiri/kanan (yaw axis).
Pada saat setting tersebut gyro belum dipasang, maksudnya kalo settingannya udah pas nanti baru gyronya dipasang biar setting gain-nya nanti lebih mudah.
Sy pake mixer PMX1 dengan ch3 (throttle) sebagai master dan ch4 (rudder) sebagai slave. Pertama di-set 100%, terus dikit2 dikurangi sekalian nge-trim ch3 (rudder).
Tapi susah banget, sampe batere tx abis belum ketemu juga settingan yg pas.
Apa cara setting sy salah? ada ide/saran?

Satu lagi, karena untuk tail motor pake ESC brushless, jadi tiap kali di-on-kan posisi stick rudder mesti minimum karena pada saat di-on-kan ESC otomatis men-set posisi minimumnya. buat sy ini cukup repot juga, satu tangan untuk megang stick, satu tangan lagi buat masang batere. Apa ada cara lain supaya gak perlu setting minimum stick tiap kali ganti batere?

Pak Coyo,

Mau enggak mau sepertinya seting persennya 100%. tes pada waktu dicolokin mestinya enggak berputar tail motornya.

Karena jika heli umumnya menggunakan direct dive ke tailnya, dan anti torque serta untuk yaw (rudder) menggunakan colective pitch hal ini bisa di test tanpa Gyro. Sedangkan kalau menggunakan motor untuk tailnya mau enggak mau Gyro harus terpasang selain untuk menjaga putaran motor mengikuti throttle juga untuk anti torquenya serta untuk fungsi yaw (rudder).
Demikian Pak moga2x berhasil.

Salam

Oke deh... nanti sy coba lg.......

Sy pernah baca artikel yg pernah modif hyperfly, untuk mixer throttle > rudder pake mixer yg bisa 5 point curve. Dan pada saat setting mixer ini gyro dalam kondisi off.

Klo untuk tx Hitec Optic 6 bisa gak ya? klo liat manualnya sih yg ada 5 point curve cuma buat throttle curve dan collective pitch curve, untuk mixer gak tau bisa apa nggak........

[coyo]

Biar lambat tapi pasti, perkembangan terakhir esc buat tail diganti ama Align 10A, tail blade ganti GWS 7035, batere 2200mAH 8C
Di test sebentar aza batere panas, esc anget, main rotor bergetar hebat.
Setelah diselidiki ternyata main shaft bengkok hiks.....
Terpaksa ganti main shaft pake sliding bar ex floppy disk drive 5.25"
karena bahannya stainless steel, mo di bor susah buanget... keras banget boo.......
untung ada supplier yg baik hati yg mau ngebolongin pake mesin EDM, supplier yg baik he3x.....

nanti sy terusin lg klo dah dpt lipo 20C dech......
ato ada yg berbaik hati ngasih lipo 3s 20C?
