Corona RP8D1 FVP MOD - RSSI & Antena

[fahmi43]

Setelah melihat om caferacer bisa terbang fvp sejauh 4km menggunakan Receiver Corona RP8D1 modif, maka saya tertarik untuk mencobanya.

Alat dan Bahan yang diperlukan :
- Solder
- Timah
- Flux / Minyak Solder
- Hot Glue
- Cutter
- Kabel Servo
- Lem CA / Double Tape
- Solasi Bening
- Resistor 10k Ohm
- Kabel bakar


Sebelum terbang, yuk kita modif receiver nya dulu..

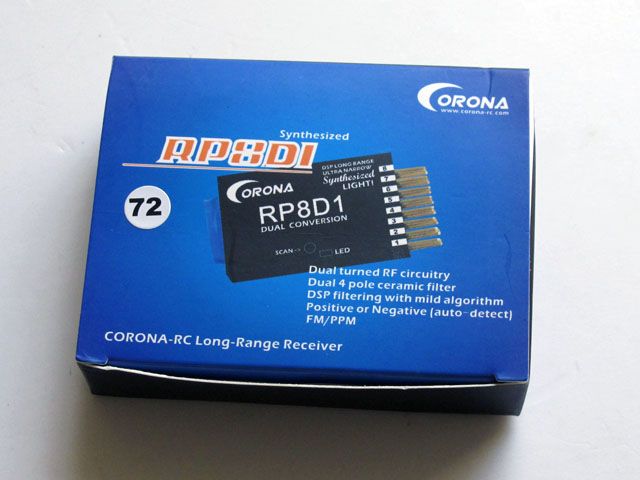

Receiver nya saya beli di HobbyKing seharga $17, murah juga untuk receiver 8 channel dan ada failSafe nya

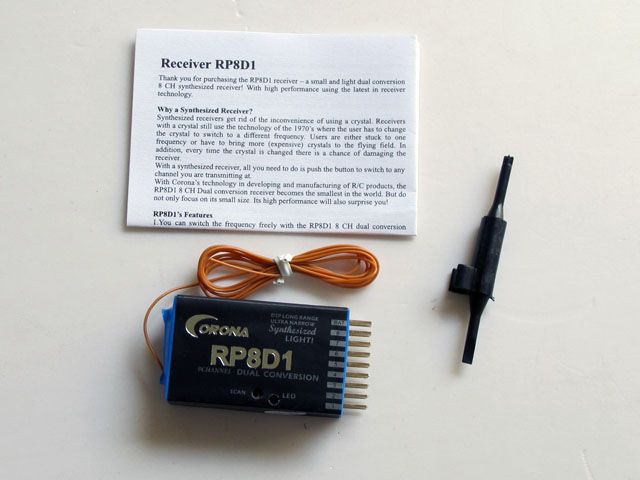

Isinya ada Rx, Manual Sheet, dan pin plastik, saya ga tau ni pin plastik fungsinya buat apa
Casing receiver terbuat dari Plastik Shrink Wrap, di lapis stiker.

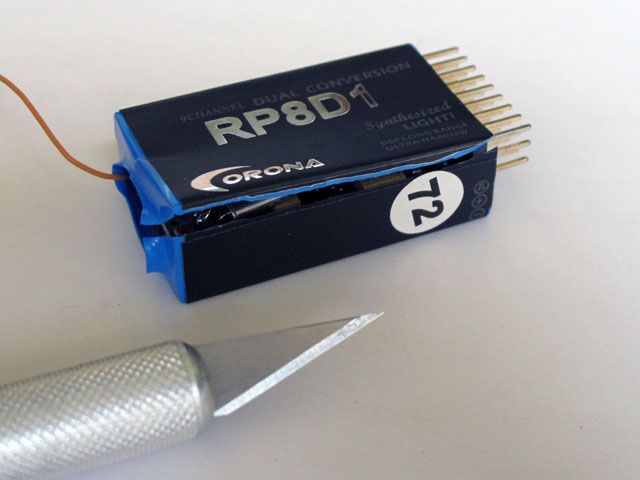

Langsung aja di bedah, potong sudutnya, serapih mungkin, karena nanti kita pakai lagi bungkusnya setelah selesai modif.

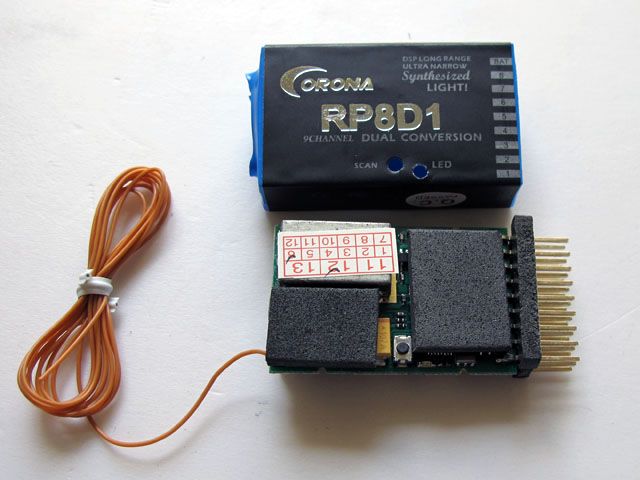

Didalam, ada lapisan busa pelindung komponen elektrik nya, kita buka busa pelindung yang letak nya dekat antena (Kiri Bawah), modifikasi utama nya ada di area ini.

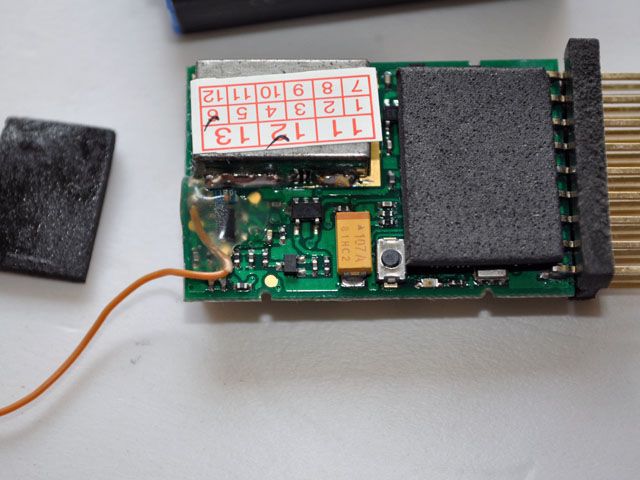

Setelah dibuka, nampak solderan antena dilindungi oleh lapisan Hot Glue. untuk melakukan modifikasi, lapisan pelindung ini harus diangkat. HATI-HATI, jangan sampai komponen eletrik ada yang rusak pada saat menghilangkan lapisan pelindung nya.
TIPS: Jangan gunakan benda tajam dan yang terbuat dari metal. cukup dunakan kuku saja.


Lapisan pelindung sudah dibersihkan, sekarang bisa kita lanjut dengan penyolderan.


Copot antena bawaan menggunakan solder. Antena bawaan receiver ini panjang nya 1/4 panjang gelombang dan sangat tipis / kecil saya jadi ngeri kalau pakai antena bawaan gampang putus. Untuk mendapatkan range yang maksimal, saya akan mengganti panjang antena menjadi 1/2 panjang gelombang, pemasangan antena baiknya dilakukan terakhir.

[iwan21]

Isinya ada Rx, Manual Sheet, dan pin plastik, saya ga tau ni pin plastik fungsinya buat apa
[/img]

To be Continue....

Buat nyolok push button kecil ini saat scanning awal ( di foto dibawah yg disebelah kanan kapasitor kuning), kan ada 2 lubang dibungkusnya, 1 lubang push button, satunya lagi lubang LED

[fahmi43]

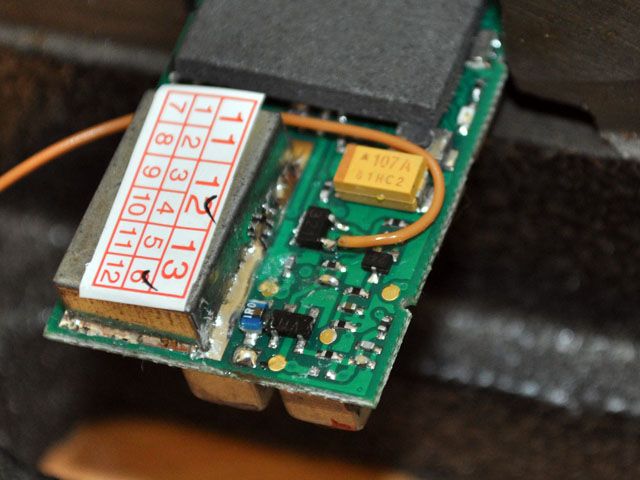

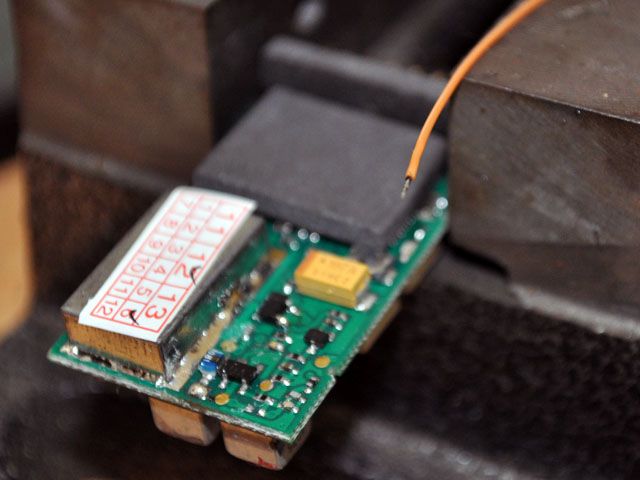

Kabel antena bawaan, kita pakai untuk jumper Signal RSSI dari receiver. setelah dicopot, kupas dan beri timah tembaga nya, agar mudah ketika menyolder ke receiver nya.

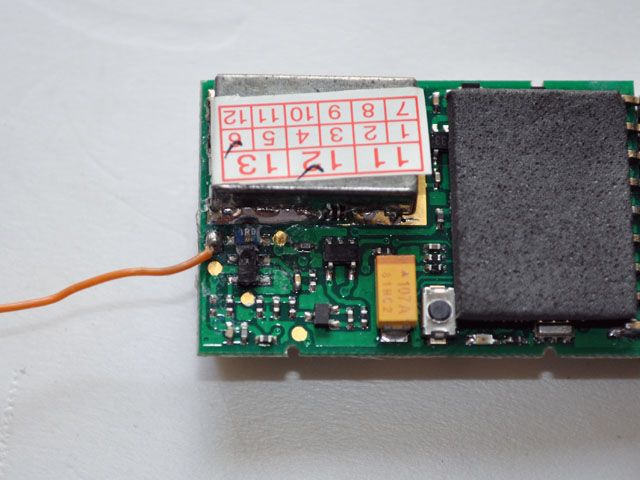

Solder kabel yang sudah diberi timah ke kaki komponen yg bisa dilihat di foto. Sebelum nya tambah kan timah secukup nya ke kaki komponen tsb, gunakan Flux untuk mempermudah penyolderan.

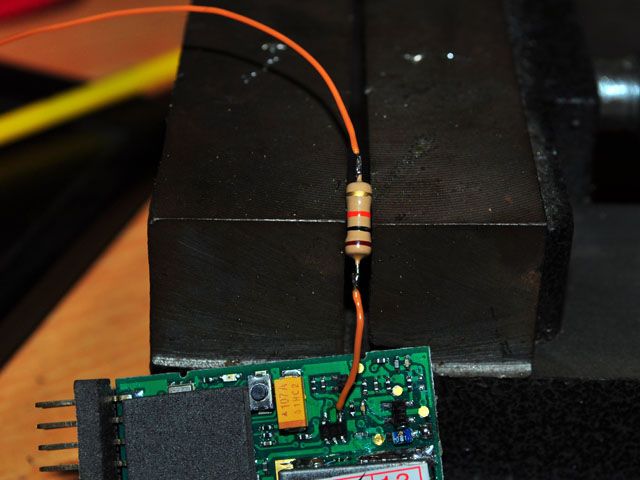

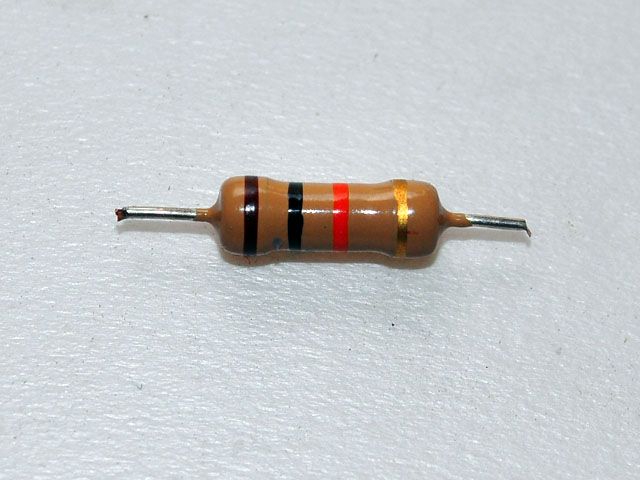

Saya menggunakan Resistor minimum ukuran 10K sebagai buffer RSSI. buffer ini digunakan untuk menahan arus agar tidak tersedot oleh OSD, yang mengakibatkan Receiver memasuki mode FailSafe.


Potong kabel secukupnya, solder ke resistor, dan gunakan kabel bakar untuk membungus resistor dan solderan nya, agar tidak konslet ke komponen lain.

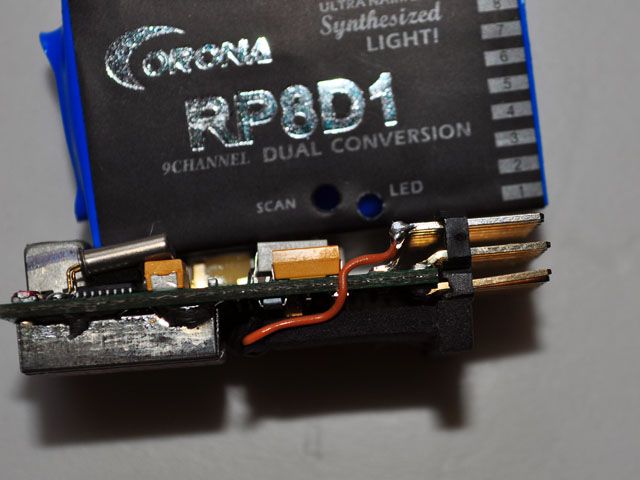

Untuk output sinyal RSSI, saya pilih menggunakan pin signal dari port BATT receiver, karena pin ini tidak terpakai. Agar lebih aman, potong pin/besi yg menempel ke PCB. Potong kabel dari resistor secukupnya, lalu soder ke pin yang sudah dipotong tadi.

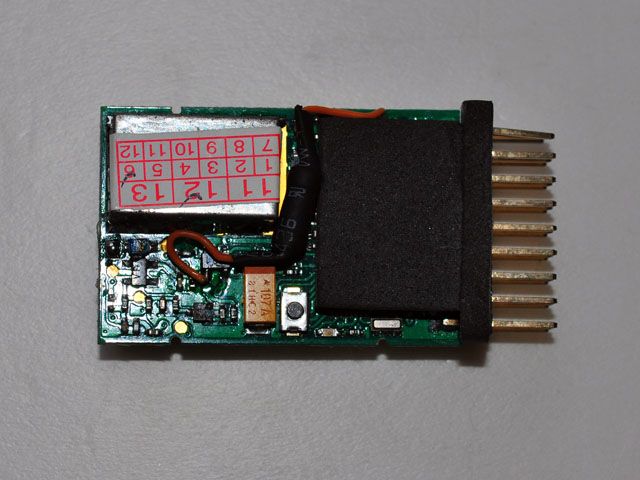

Rapihkan posisi resistor dan kabel nya



Selesai sudah hack RSSI untuk digunakan saat FVP, tahap selanjut nya memasang antena dan casing..

[ahmadbenny]

Mohon ijin..............newby mo nyimak,biar tambah ilmu............

[fahmi43]

Saat nya memasang antena.

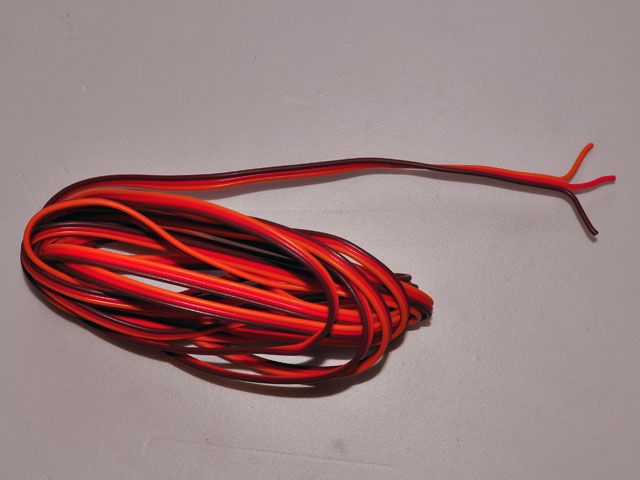

Untuk antena, saya memilih menggunakan kabel Servo yang nganggur, 1 strip kabel servo bisa jadi 3 antena. Selain itu, menurut saya kabel servo ini ukuran nya pas untuk antena, tidak terlalu besar, tidak terlalu kecil.

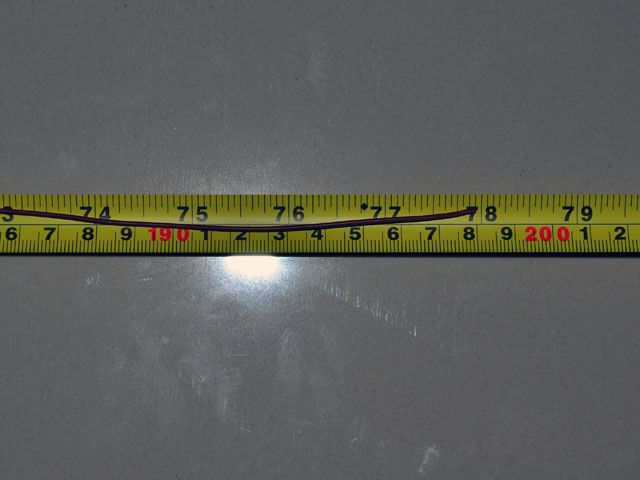

Berdasarkan web berikut : http://www.crompton.com/wa3dsp/hamradio/antcalc.html, panjang antena 1/2 lamda frequensi 72mhz adalah 78inch, atau sekitar 198.2cm

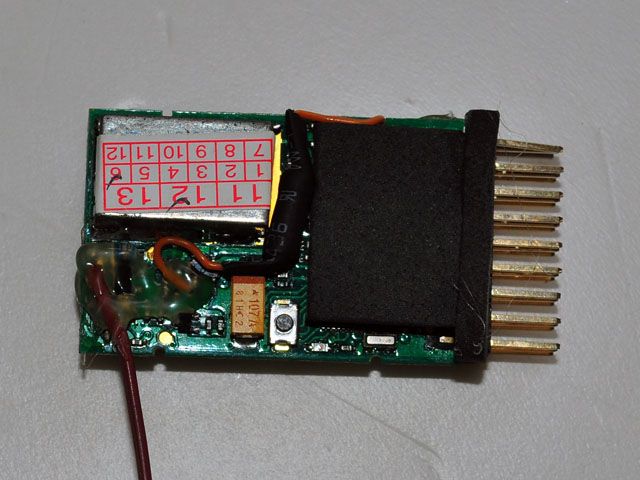

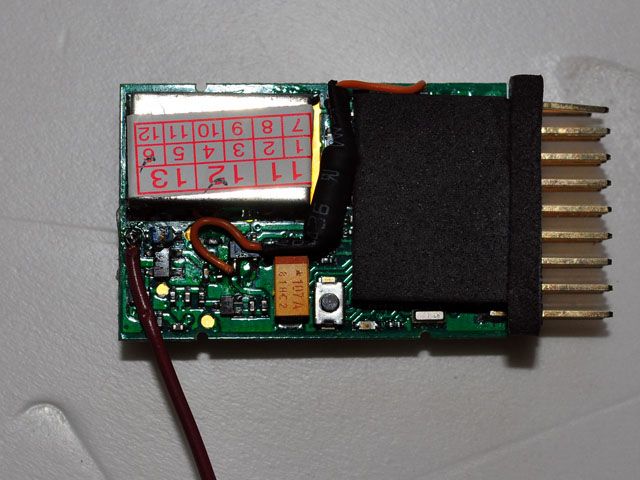

Kupas sedikit kabel antena, beri timah, lalu solder ke tempat antena receiver

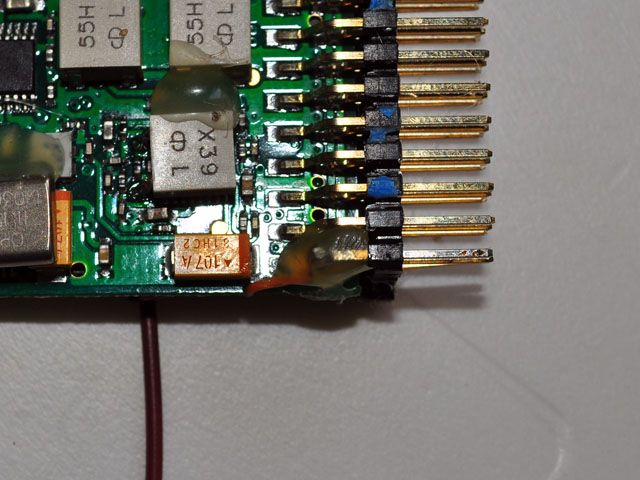

Beri Hot Glue di sekitar solderan RSSI dan Antena, dan di PIN output, agar solderan tidak gampang copot.

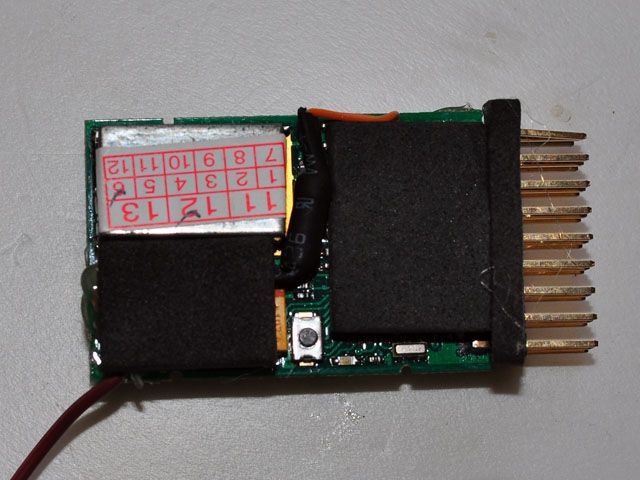

Pasang lagi foam pelindung kecil yang tadi di lepas. beri sedikit Double tape / lem CA di busa dekat PIN Servo, agar menempel ke bungkusnya jadi ga geser nanti di dalem bungus receiver nya

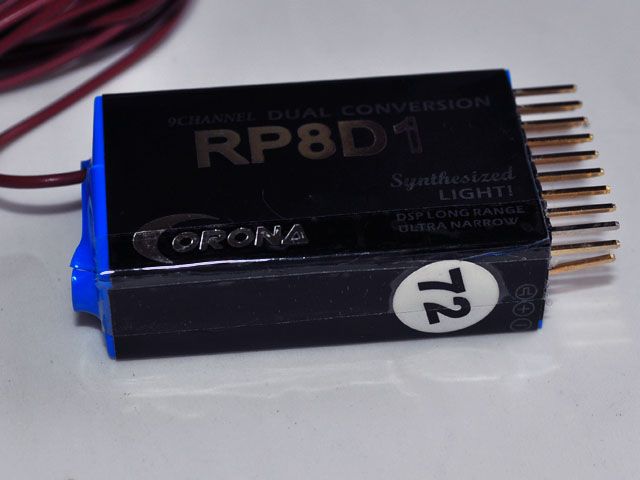

masukan lagi ke bungus yang tadi kita buka, untuk merapihkan nya, saya pakai solasi bening.

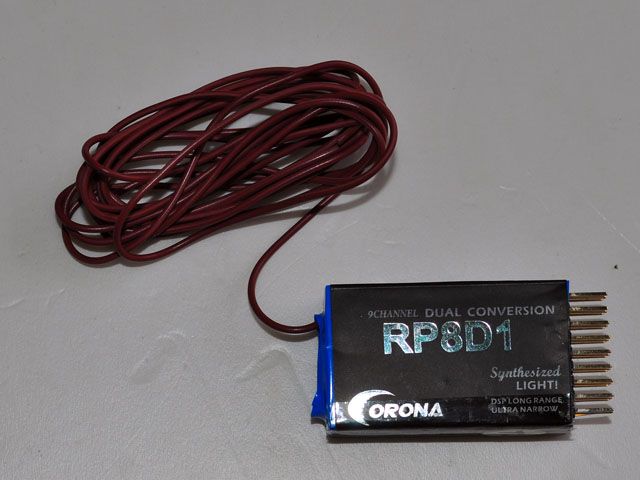

Selesai sudah modifikasi nya, sekarang receiver siap di binding dan test terbang

[fahmi43]

Isinya ada Rx, Manual Sheet, dan pin plastik, saya ga tau ni pin plastik fungsinya buat apa
[/img]

To be Continue....

Buat nyolok push button kecil ini saat scanning awal ( di foto dibawah yg disebelah kanan kapasitor kuning), kan ada 2 lubang dibungkusnya, 1 lubang push button, satunya lagi lubang LED

oalah, ternyata itu toh fungsinya

makasih suhu pencerahannya

[ekozxx]

Hati2, kayaknya kepanjangan tuh..kepanjangan malah jadi pendek range-nya. http://www.rc-cam.com/ant_exp.htm Sdh dicoba terbang pake antena standarnya belum? Dulu saya pernah coba pake corona antena standarnya bisa 3-4km, yang penting terbang tinggi.

[fahmi43]

Hati2, kayaknya kepanjangan tuh..kepanjangan malah jadi pendek range-nya. http://www.rc-cam.com/ant_exp.htm Sdh dicoba terbang pake antena standarnya belum? Dulu saya pernah coba pake corona antena standarnya bisa 3-4km, yang penting terbang tinggi.

makasih suhu, link nya bermanfaat sekali.

saya sendiri belum coba. tapi saya beli 2 receiver, 1 pakai antena modif, 1 lagi antena standard, nanti saya coba mana yg lebih bagus range nya.

yang sudah coba om caferacer sih, pake antena standard tidak sampai 1km jaraknya, pakai antena 2 kali panjang standard tembus 4km.

Panjang antena std nya saya itung 1,1m, om caferacer pake antena panjang nya 2 kali std, jadi 2,2m. nah kalau yg saya modif, ambil info dari RCG dan web http://www.crompton.com/wa3dsp/hamradio/antcalc.html. maks panjang antena 1.98m.

[fahmi43]

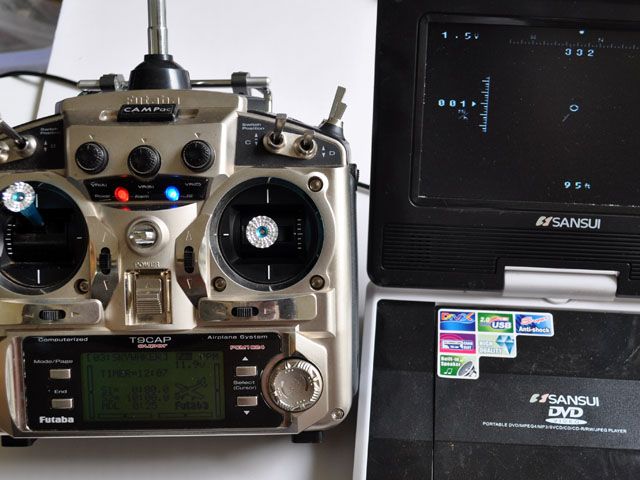

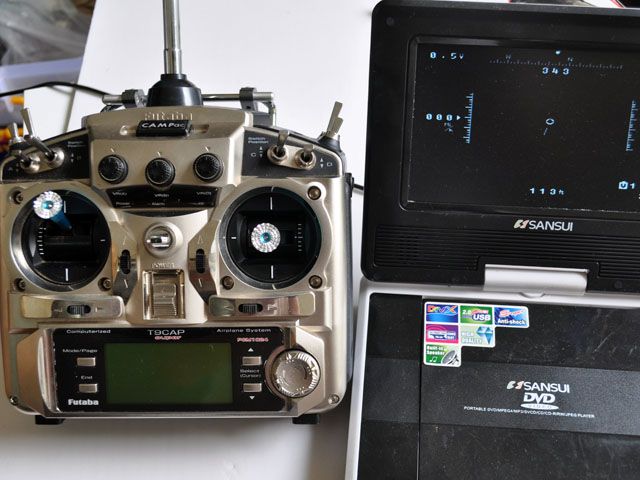

Test RSSI di Cyclops Nova OSD (Pojok Kiri atas di layar LCD)

Tx Nyala, jarak TX ke Rx 2 meter. RSSI volt menunjukan 1,5v


Tx mati, RSSI volt 0,5v

[topankaltim]

Mantab betul ya pakai 72...jangkauannya itu loh....sayangnya saya tidak bersahabat dengan frekwensi ini...

ijin menyimak dulu aja deh...sapa tahu akhirya mesti ikut ikutan..

salam
