WTA : Tandem tx Flysky 9ch dan Turnigy 9x, belum berhasil

[Abdinik]

Selamat pagi para suhu Gaero

sesuai judul di atas, kalo sudah pernah di bahas tolong di kasih link nya
Hari minggu kemarin rencana mau terbang tandem Tx Flysky 9ch dan Turnigy 9x
Tx Flysky sebagai master dan turnigy sebagai slave
apa saja yang perlu di seting pada tx master dan tx slave?

kemarin seting yang di coba dan belum berhasil :
- signal PPM ( tx master dan slave )
- Chanel yang di trainer ( Aileron, Elevator dan rudder )/seting di tx master
apakah d tx slave juga perlu d seting yang sama untuk chanel yang di trainerkan?

ground tes setelah conect kabel kedua tx :
- tx master saklar trainer off armada tidak respon pada perintah tx master cuma throtle saja yang respon
karena throtle tidak ikut di trainer ( armada juga tidak merespon perintah tx slave )
- tx master saklar trainer on, semua kendali normal dari tx master ( armada tidak merespon perintah tx slave )

Apakah ada yang kurang seting pada tx master dan slave?
sebelumnya saya ucapkan terima kasih atas bantuan dan bimbingan yang di berikan
Terima kasih


Salam

[iwan21]

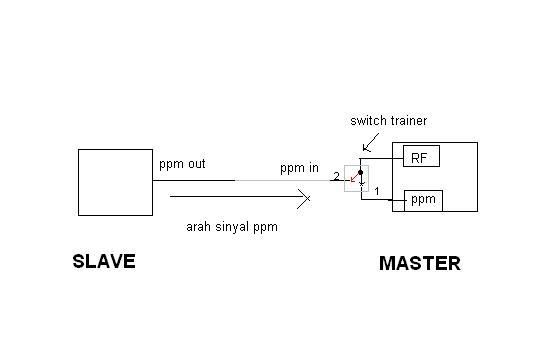

Mengulang lagi prinsip kerja remote tandem


pada dasarnya saat normal, ppm out pada remote master akan terhubung ke modul rf pada remote itu sendiri (kalo liat dari posisi switch trainer, normalnya adalah ke posisi 1 [ada gambar diatas)
nah kalo terhubung dg remote lain yg akan jadi slave, maka ada 1 lagi sinyal ppm yg akan masuk ke modul rf pada remote master, yaitu sinyal ppm dari remote slave

Ada 2 macem trainer port yg saya tau :
1. model Futaba , dg konektor bulet 5 pin dan kotak 6 pin.
dimana pada trainer portnya terpisah antara ppm in dan ppm out
kalao model begini kabel yg kita pakai mesti bersilang, artinya begini :
slave -> ppm out slave --------> ppm in master
dan gak bisa kebalik kabelnya
pengaktifan slave lewat trainer switch yg saat ditekan akan mendisable ppm out dari master dan mengantikannya dg ppm in dari slave

2. model JR/SPektrum, dg konektor mini audio 3,5mm
model ini ppm ini dan ppm out lewat jalur yg sama, maksudnya hanya ada satu koneksi kabel
jadi fungsi in dan out trainer port pada remote master diatur dari trainer switch

[che riyan]

asyeeekkkk... ....punyaku nih....hehehehe.....
langsung dbantu sama yg empunya padepokan trun dari gunung.... ...makasih suhu iwan21...
bantuin ya.....
prok prok prok......

[Abdinik]

Mengulang lagi prinsip kerja remote tandem


pada dasarnya saat normal, ppm out pada remote master akan terhubung ke modul rf pada remote itu sendiri (kalo liat dari posisi switch trainer, normalnya adalah ke posisi 1 [ada gambar diatas)
nah kalo terhubung dg remote lain yg akan jadi slave, maka ada 1 lagi sinyal ppm yg akan masuk ke modul rf pada remote master, yaitu sinyal ppm dari remote slave

Ada 2 macem trainer port yg saya tau :
1. model Futaba , dg konektor bulet 5 pin dan kotak 6 pin.
dimana pada trainer portnya terpisah antara ppm in dan ppm out
kalao model begini kabel yg kita pakai mesti bersilang, artinya begini :
slave -> ppm out slave --------> ppm in master
dan gak bisa kebalik kabelnya
pengaktifan slave lewat trainer switch yg saat ditekan akan mendisable ppm out dari master dan mengantikannya dg ppm in dari slave

2. model JR/SPektrum, dg konektor mini audio 3,5mm
model ini ppm ini dan ppm out lewat jalur yg sama, maksudnya hanya ada satu koneksi kabel
jadi fungsi in dan out trainer port pada remote master diatur dari trainer switch

maaf suhu mungkin sedikit OOT
pada saat terbang tandem, tx master berfungsi apakah pada saat trainer switch di tahan on/naik atau posisi normal/turun?
soalnya kemarin pada tx master switch trainer saya tahan/on kontrol pada tx master, tapi saat switch trainer saya lepaskan baik tx master maupun slave tidak conect ma armada.
mohon pencerahanya
terima kasih

salam

[Abdinik]

double post

[iwan21]

Tx master berfungsi saat switch trainer kita gak apa2in om kalo kita pencet itu yg berfungsi tx slave

[novianwf]

apakah sudah ditambahakan resistor 1khom pak di bagian remot ke modul..?

[Abdinik]

Tx master berfungsi saat switch trainer kita gak apa2in om kalo kita pencet itu yg berfungsi tx slave

kemarin berarti terbalik...
waktu di pencet tx master yg berfungsi
ok suhu, akan di coba terus. untuk alat penebar racun
biar tambah manjur racunnya
terima kasih suhu

salam

[Abdinik]

apakah sudah ditambahakan resistor 1khom pak di bagian remot ke modul..?

belum di tambah resistor om...
resistor di pasang pada tx master atau slave?
terima kasih

[novianwf]

apakah sudah ditambahakan resistor 1khom pak di bagian remot ke modul..?

belum di tambah resistor om...
resistor di pasang pada tx master atau slave?
terima kasih

semuanya om setahu saya seh gitu aktifinya harus dipakaiin resisitor 1kohm saya seh belum nyoba kalo tanpa resistor tapi kalo sudah saya tambahin resistor fungsi trainer berjalan baik om
