Rekayasa Pesawat 'Nyetrum'

[yrakluz]

Note:
Sebelumnya mohon maaf kepada admin jika apa yang akan saya ceritakan ini dianggap sebagai melanggar hak cipta. Tidak ada niatan untuk melakukan itu, kecuali untuk mencoba membuat pesawat idaman untuk keperluan pribadi.

It all begins with the spark. Begitu salah satu tema thread yang ada di forum ini. Buat saya spark nya muncul waktu tau informasi tentang laser cutting. Kayaknya boleh juga kalau saya punya gambar disain pesawat trus dicetak pake laser cut. Pesawat apa ya? Gimana kalau pesawat punya saya sendiri trus dipretelin? Kebetulan saya punya tuh, PA Addiction hasil gabungan 2 pesawat Addiction yang crash seperti yang saya ceritakan dalam thread saya sebelumnya.

http://gaero.org/forum/viewtopic.php?f=11&t=13110

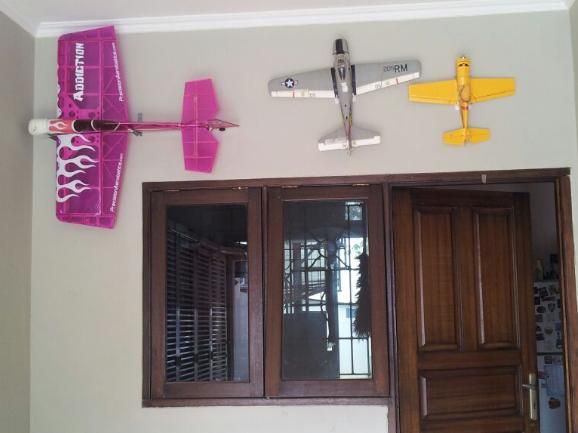

Saat ini, itu pesawat sudah aman di musium

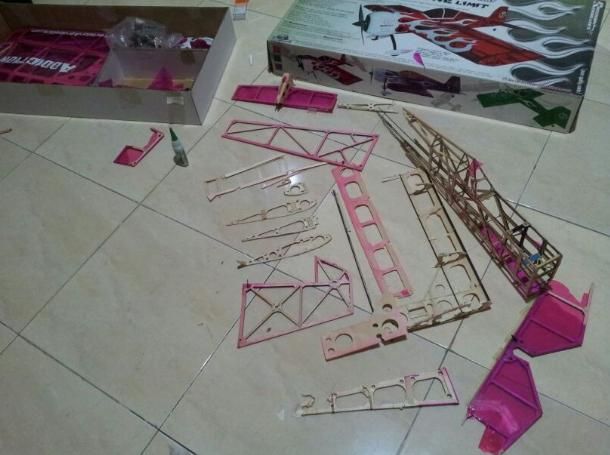

OK, saatnya pretelin seluruh bagian pesawat


Abis dipretelin, setiap bagian di scan, tapi masih dalam format jpg. Gimana bikin dalam format cdr (corel draw) biar bisa dibaca di toko laser cut? Hmm..kayaknya bakal stuck ini proyek..

Nah, untung ada Oom Sabat yang juga tertarik dengan rencana saya dan punya skill gambar di Corel Draw. Hasil scan udah dikirim untuk dibikinkan versi corelnya. Karena bagian2 fuselage Addiction yang agak rumit, mau nggak mau harus ketemuan untuk bahas lebih detil. Sayang karena kesibukan masing2 rencana ketemuan selalu gagal sampai akhirnya proyek tertunda.

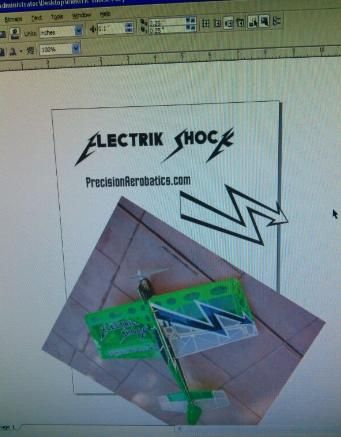

Ternyata, Oom Sabat melanjutkan proyek ini tapi untuk pesawat Electric Shock. Thanks to him yang sudah mretelin semua part, scan dan kemudian mindahin ke format cdr.



Hasil dari corel kemudian dibawa ke toko untuk di laser cut

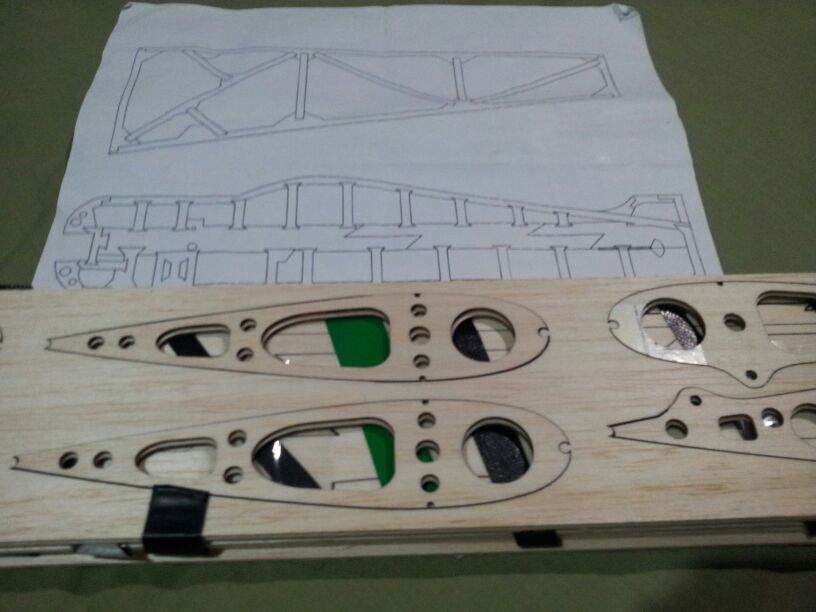

Oom Sabat bikin 4 set untuk para member CCAC (Cinere Cireundeu Aeromodelling Club). Kami semua dapat lembaran balsa dan gambar contekannya.

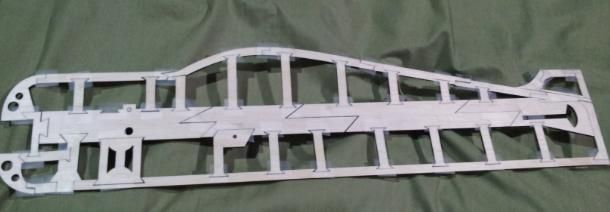

Udah jadi fuselage

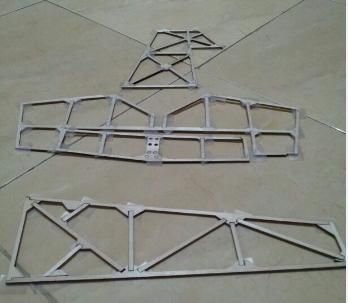

aileron, horizontal stab, elevator, dan rudder

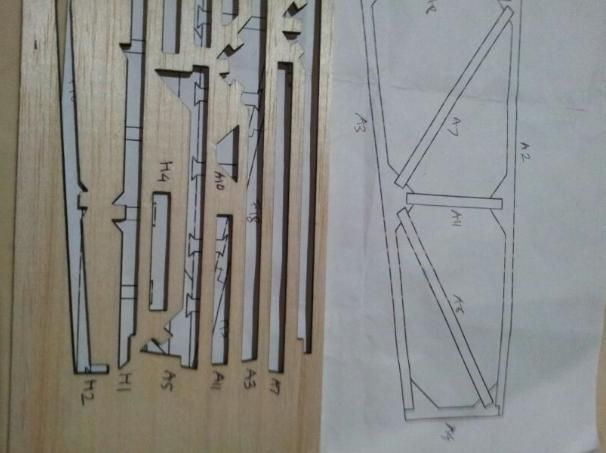

For future reference, saya kasih kode di balsa dan di gambar, biar nextnya bikin lebih gampang.

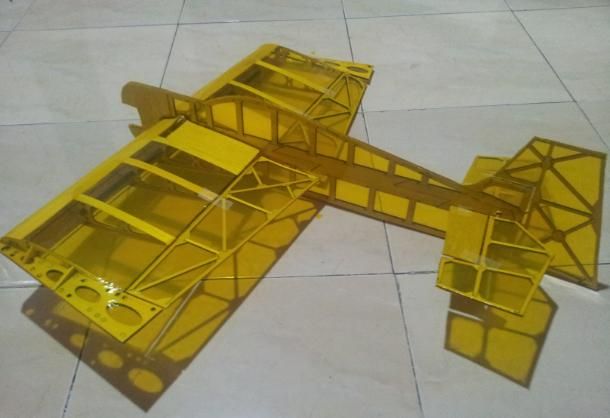

Akhirnya berbentuk juga setelah dikasih cover






bersambung...

[yrakluz]

sambungan..

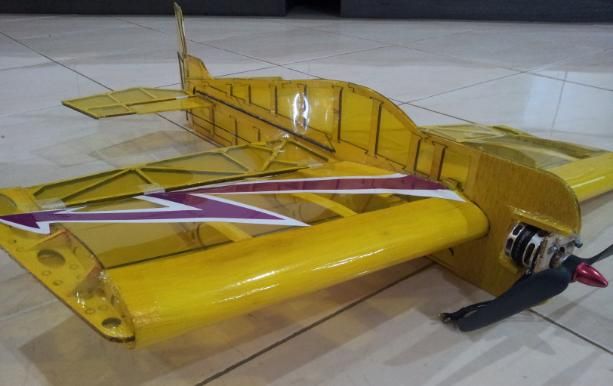

Dipasangin motor

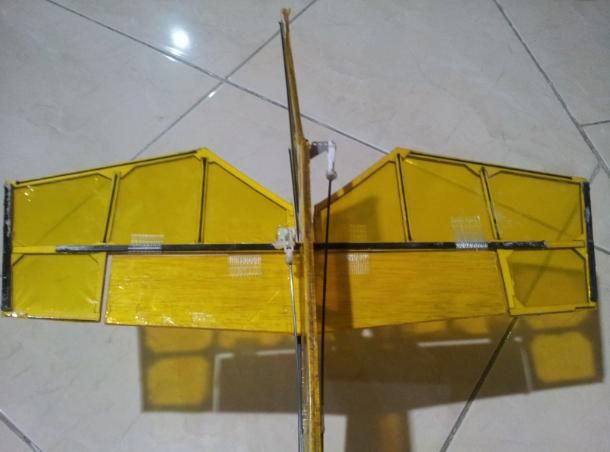

Karena khawatir patah, ditambahin carbon fiber


biar pinggang nggak patah

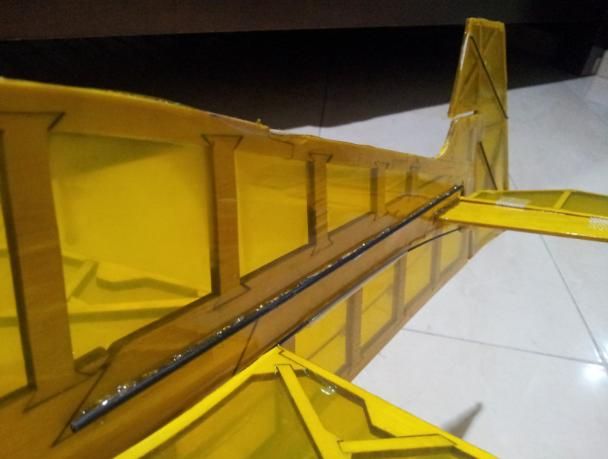

Carbon fiber rod

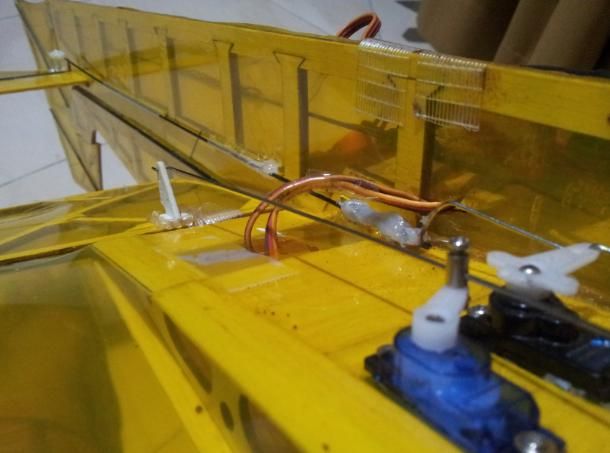

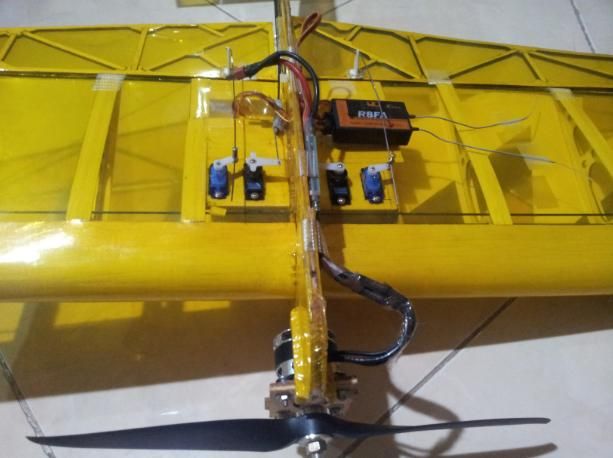

Servo dll


Hari Minggu kemarin, pesawat sudah maiden dg specs sbb
Motor : Thrust 20
Prop : 11 x 4.7
ESC : Quantum 45 Amp
Servo : HXT 500 untuk aileron, Turnigy Metal Gear (lupa tipenya) untuk rudder dan elevator

Puas banget! Pesawat homemade pertama saya yang bisa terbang

Special thanks to Oom Sabat sebagai pimpro, yg udah mretelin, scan, gambar ulang ke corel, asistensi waktu bikin bareng.
Thanks juga buat member CCAC yang posting2an di WhatsApp group bikin semangat ada terus

[Kang Dadan]

mantaaaaps om,,btw untuk frame pake balsa brapa mili om?

[sabatsantoso]

Wah keren.....sayang saya gak liat maidennya, next project addictionnya musti kelar om

[YusufV112us]

Wow keren abiz niy... Tar kalo sy pulkam ke pamulang,boleh liat2 ke lapangan g? Oya,biasanya terbang dimana om? Minta PM no. Tlp yg bs di hubungin y om trims...

[yrakluz]

mantaaaaps om,,btw untuk frame pake balsa brapa mili om?

kalo nggak salah 3 mm. CMIIW, Oom Sabat.

[yrakluz]

Wah keren.....sayang saya gak liat maidennya, next project addictionnya musti kelar om

Siap!

[ipin17]

Wah mantap om yrakluz, klo masalah copyright sih sejauh tidak di komersilkan saya rasa ok2 aja, toh saya rasa om sabat pasti punya electric shock yang asli, itung2 ini buat cadangan

Ntar sy pm om sabat deh buat ngopy file corel draw nya

[sabatsantoso]

mantaaaaps om,,btw untuk frame pake balsa brapa mili om?

kalo nggak salah 3 mm. CMIIW, Oom Sabat.

Untuk fuselage, horizontal stab, elevator, dan rudder pake balsa 5mm
wingspan pake balsa 2,5 mm dan wing cover 2mm

[sabatsantoso]

Wah mantap om yrakluz, klo masalah copyright sih sejauh tidak di komersilkan saya rasa ok2 aja, toh saya rasa om sabat pasti punya electric shock yang asli, itung2 ini buat cadangan

Ntar sy pm om sabat deh buat ngopy file corel draw nya

Yang asli adalah punya om alex om....berawal dari keisengan saya aja om tanya ke om alex boleh gak nih Electric Shock di bedah guna buat kloningannya? kata om alex bedah aja dan buat kloningannya....akhirnya jadi deh meskipun berbulan2 baru rampung karna kesibukan
