Meramaikan Kontes Fly Wing Akhir Tahun 2014

[wasiardhi]

Selamat malam rekan semua,

Untuk meramaikan kontes di Gaero, sambil belajar motong triplek.

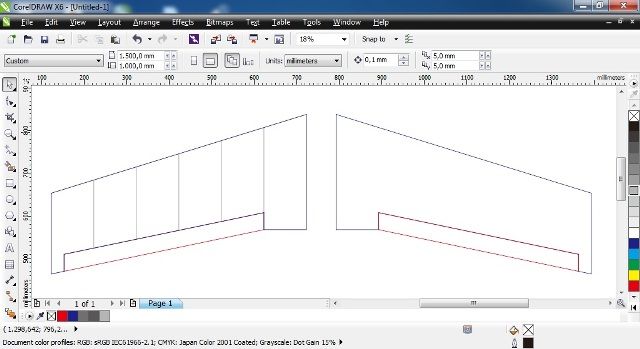

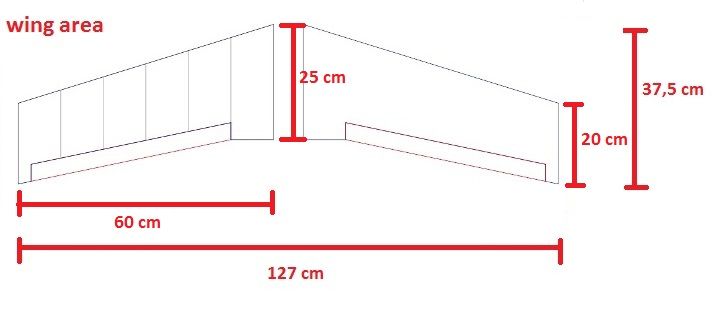

Diawali dengan sketsa main wing sederhana dengan software sederhana juga,
semoga bisa selesai sampai meiden.

[wasiardhi]

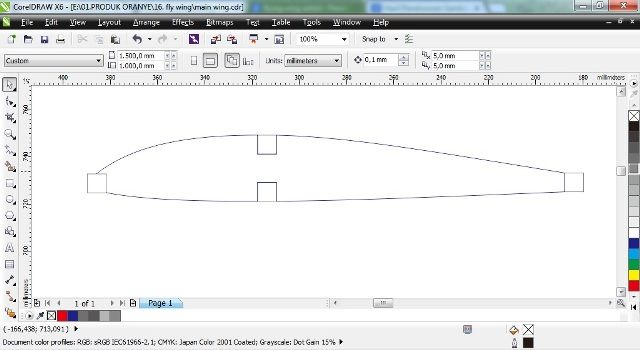

selanjutnya, sketsa rib..

[rusdiyanto]

dilanjut gambarnya om wasiardhi sekalian dibuat 3D di coreldrawnya

[wasiardhi]

dilanjut gambarnya om wasiardhi sekalian dibuat 3D di coreldrawnya

sayangnya saya cuma pakai corell draw yang 2D, jadi...3D-nya dibayangkan saja...

[wasiardhi]

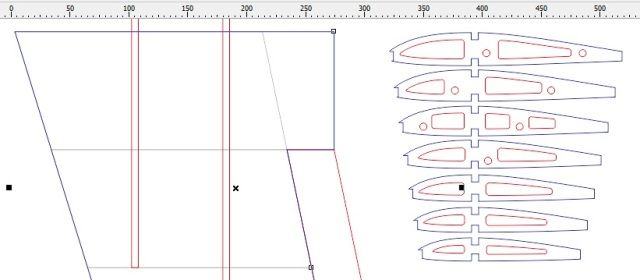

setelah ketemu dimana letak wing joiner dan wing spar, maka ribs sudah bisa "sedot lemak", jadi deh....

di-print, ambil cutter, siap di"mutilasi"...

[Rowman]

punya vidio tutorialnya nggak Om Wasi?
cara pembuatan sketsa pesawat menggunakan coreldraw,
supaya kita2 juga bisa buat sketsa pesawat sendiri.
makasih Om,,,,

[wasiardhi]

keasyikan edit gambar, sampai lupa cantumkan spec, sebagai syarat dalam mengikuti kontes kali ini.

wing load: ........? tanpa target [akan saya hitung setelah pesawat siap terbang]

material: kayu balsa, triplek sengon, stiker motor.

power plan:
motor: Turnigy 3536/6 1250 KV
Prop: 9x6
ESC: HK 60 A
Batt: 2200 mAH 25C

[wasiardhi]

punya vidio tutorialnya nggak Om Wasi?
cara pembuatan sketsa pesawat menggunakan coreldraw,
supaya kita2 juga bisa buat sketsa pesawat sendiri.
makasih Om,,,,

kalau video tutorial untuk membuat sketsa pesawat dengan corell draw saya tidak punya om,
pada dasarnya adalah kita membuat sebuah "obyek" yang di"convert to curve" dan diedit bentuknya menggunakan menu "shape"
untuk membuat jajaran genjang, kurva, lingkaran semua menunya sama, hanya tingkat ketelitiannya yg berbeda.

silahkan dicoba dulu, diotak-atik, nanti pasti bisa. karena sebenarnya corell draw hanya untuk layout-ing saja, tapi karena saya belum bisa AutoCad, akhirnya saya cuma pakai corell.

[Rowman]

punya vidio tutorialnya nggak Om Wasi?
cara pembuatan sketsa pesawat menggunakan coreldraw,
supaya kita2 juga bisa buat sketsa pesawat sendiri.
makasih Om,,,,

kalau video tutorial untuk membuat sketsa pesawat dengan corell draw saya tidak punya om,
pada dasarnya adalah kita membuat sebuah "obyek" yang di"convert to curve" dan diedit bentuknya menggunakan menu "shape"
untuk membuat jajaran genjang, kurva, lingkaran semua menunya sama, hanya tingkat ketelitiannya yg berbeda.

silahkan dicoba dulu, diotak-atik, nanti pasti bisa. karena sebenarnya corell draw hanya untuk layout-ing saja, tapi karena saya belum bisa AutoCad, akhirnya saya cuma pakai corell.

makasih banyak Om Wasi,,,
nanti akan saya pelajari tool2nya.
tapi kalau Om wasi nggak keberatan, disaat buat desain sekalian di vidiokan Om, hehehehehe

[wasiardhi]

Wah... durasinya bisa berjam-jam om.....
