Arah NEO-6M GPS Ublox Combo (GPS Kit)

[itwilly]

Dear suhu,

di APM kan ada tulisan arah depan ( FORWARD ),
kalau di GPS NEO-6M GPS Ublox Combo (GPS Kit) apakah ada arahnya ?
atau nggak ada arahnya. jadi pemasangannya terserah.








mohon petunjuk.

tks.

[jerrysim]

Kalo GPS doang, ga pake arah mas, pasang kearah mana aja bisa.
tapi ada yang GPS + Compas, nah kalo yang model seperti itu ada tanda panah-nya juga di gps-nya.
Kalo yang di foto ini sepertinya cuma GPS doang.

[Ary]

Ada arahnya , pada foto diatas ( foto kedua, chip kecil warna hitam adalah chip kompasnya )
arahnya pada modul tsb, arah depan adalah yg ada tulisan ublox gps module v2.0

[itwilly]

Ada arahnya , pada foto diatas ( foto kedua, chip kecil warna hitam adalah chip kompasnya )
arahnya pada modul tsb, arah depan adalah yg ada tulisan ublox gps module v2.0

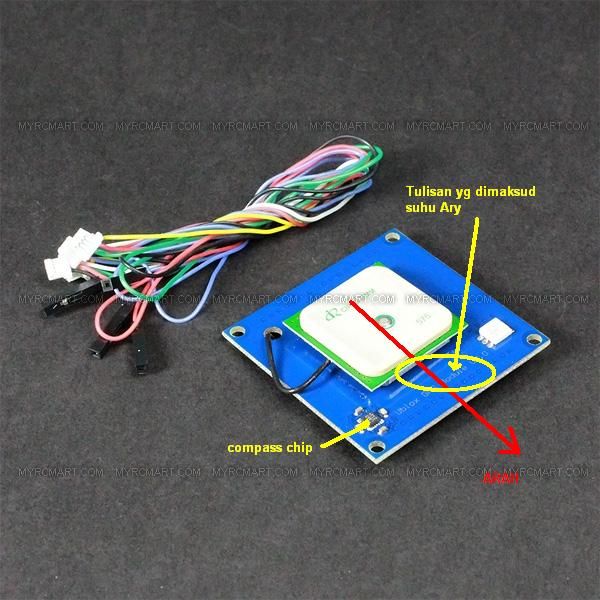

jadi seperti ini arahnya ya om ?



mohon petunjuknya.............


salam,
welly

[iwan21]

Bukannya begini ? ( nangkep dari penjelasan bli Ary )

[Ary]

Pas gambarnya Om Iwan21.....

[itwilly]

Pas gambarnya Om Iwan21.....

tks om iwan dan om Ary....

kemaren coba loiter QC tiba2 jalan sendiri, mungkin karena penempatan arah GPS & kompas yang salah....

sekali lagi tks.................

[wisnumurti]

Ada arahnya , pada foto diatas ( foto kedua, chip kecil warna hitam adalah chip kompasnya )
arahnya pada modul tsb, arah depan adalah yg ada tulisan ublox gps module v2.0

jadi seperti ini arahnya ya om ?



mohon petunjuknya.............


salam,
welly

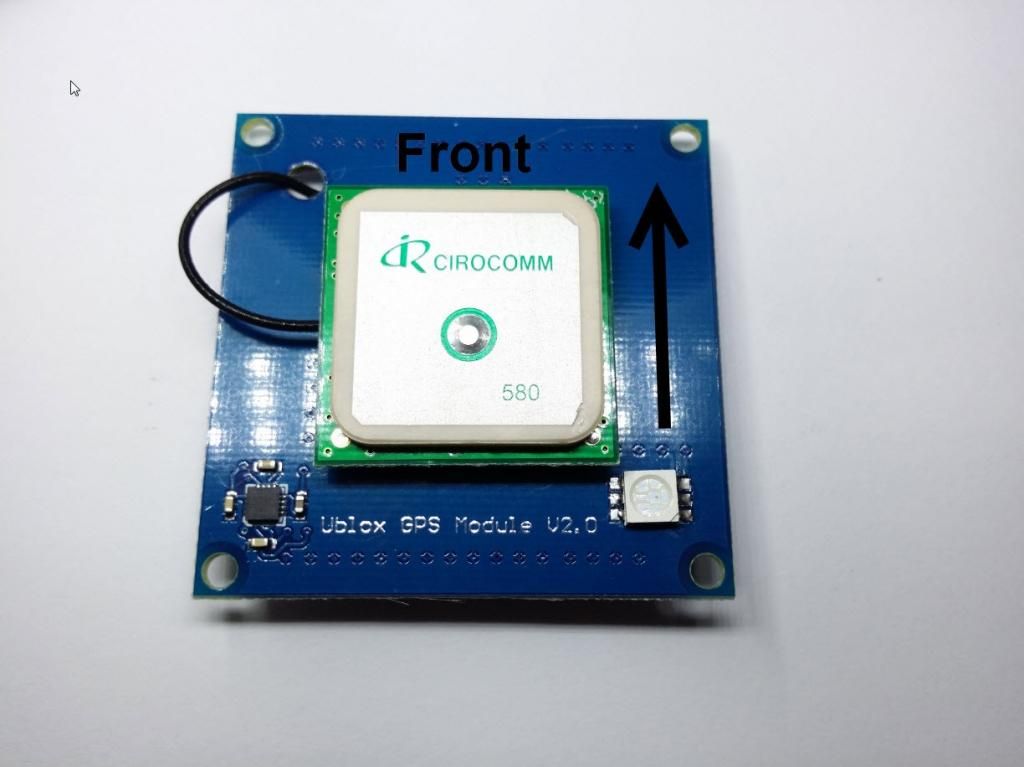

Kalau saya pake arah yang ini om welly.nyari kotak bungkus gpsnya dimana yaa?

dapat dari google :

[wisnumurti]

Maaf om willy sekalian numpang threadnya yaa? Untuk mengetahui kebenaranya letak posisi kompas? Apakah bisa kita lakukan dengan melihat data di mission planner? Semisal quad kita hadapkan ke utara maka data heading di mission planner juga menunjukan arah utara?

[jerrysim]

Ouwhhh, syukurlah udah dikoreksi suhu-suhu sekalian.

Maap yaa om itwilly.
