Skyrobo - kontes glider gabus 2016

[hilmiskydiver]

Assalamualaikum wrwb.
salam aero rekan gaero di seluruh nusantara

mohon ijin melaporkan progress pembuatan model pswt untuk kontes GG-2016.
mimpinya tu, pswt ini adalah UAV yang dapat dimanfaatkan oleh POLRI atau DISHUB untuk memantau kemacetan yg makin menggila

dikasih namanya, SKYROBO ---> Robot langit

targetnya:
1. bisa memanfaatkan elektronik yang ada berupa:
- motor tgy 2826 2200 300-an watt
- esc turnigy plush 40A
- 3 biji servo 9g
- batre 3s 2200 MAH
2. biar ringan & tidak memerlukan mekanisme pemasangan yg rumit, maka wing-nya fix (non copotable)
3. harus muat di mobil, karena dg wing ratio 1:10 bakalan gede unit ini

hitung2-an simple nya seperti ini (mohon dikoreksi jika salah):
1. Dg power 300 watt & acuan 0.33 watt/gram (lupa di threat gaero mana nemu petunjuk ini) maka berat pesawat maksimum = 300 watt dibagi 0.33 watt/gram = 1000-an gram.
2. Kalau berat = 1000 gr & target wingloading 25 gr/dm2 maka 1000gr dibagi 25 gr/dm2 dapetnya wing area 400 dm2
3. Kalau dapetnya wing area 400 dm2 (40000cm2) batasan aspect ration 1:10 maka dimensi sayapnya menjadi panjang (WS) = 2000 cm dan lebar (chord) = 20 cm.

mohon maaf ga biasa bikin gambar & konsep di komputer
langsung bikin oret-oretan di polyfoam

dilanjut lagi nanti...ada keperluan

[hilmiskydiver]

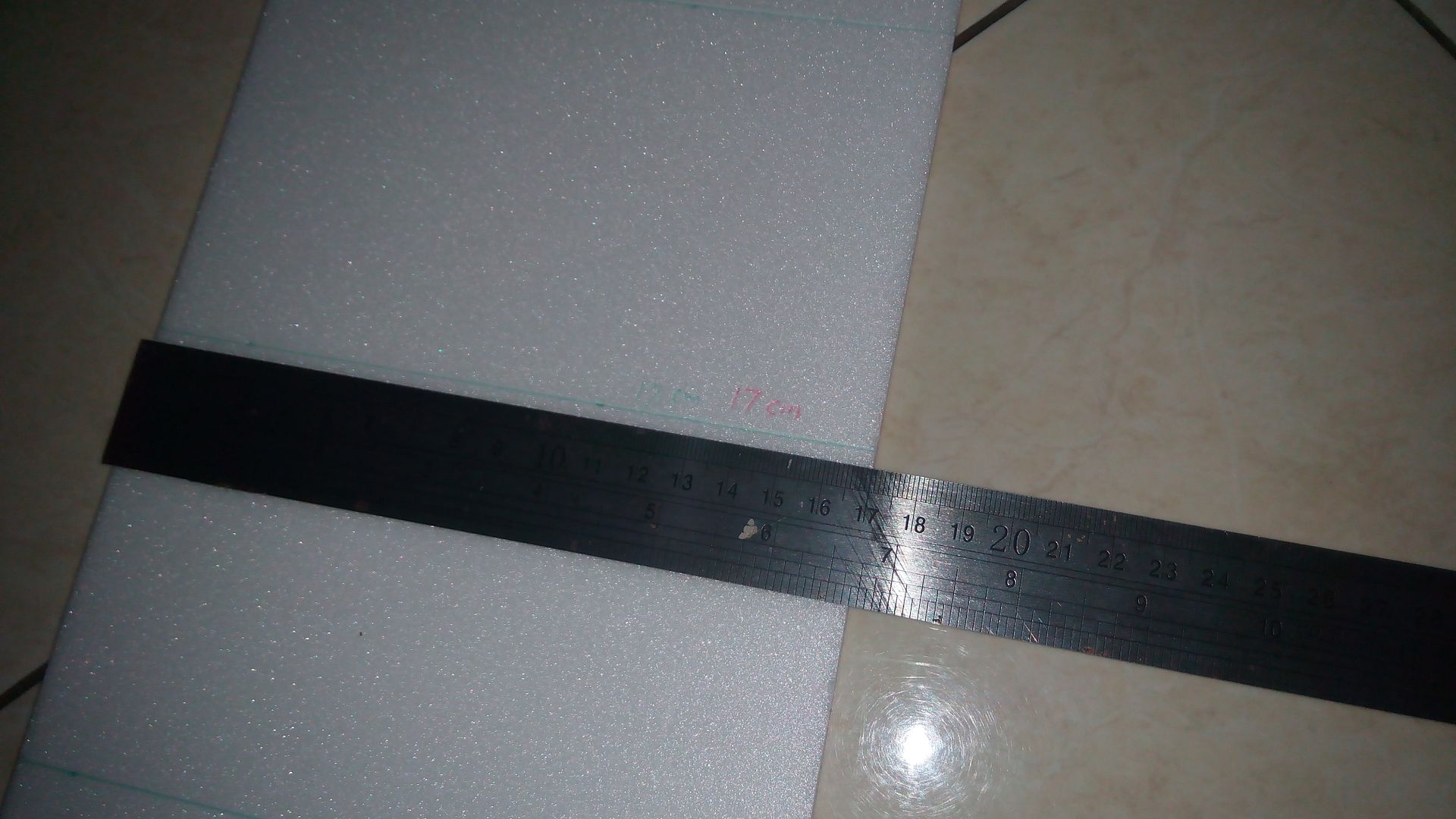

bikin sebelah sayap 17cm x 85cm

rencana lebar aileron mengecil dari 5cm ke 1cm, sehingga rata2-nya 3cm
3cm + 17cm jadinya lebar sayap 20 cm

[che riyan]

ijin nyimak suhu, semangat ya
hasilnya pasti mantabh

[hilmiskydiver]

makasih supportnya om che riyan

[hilmiskydiver]

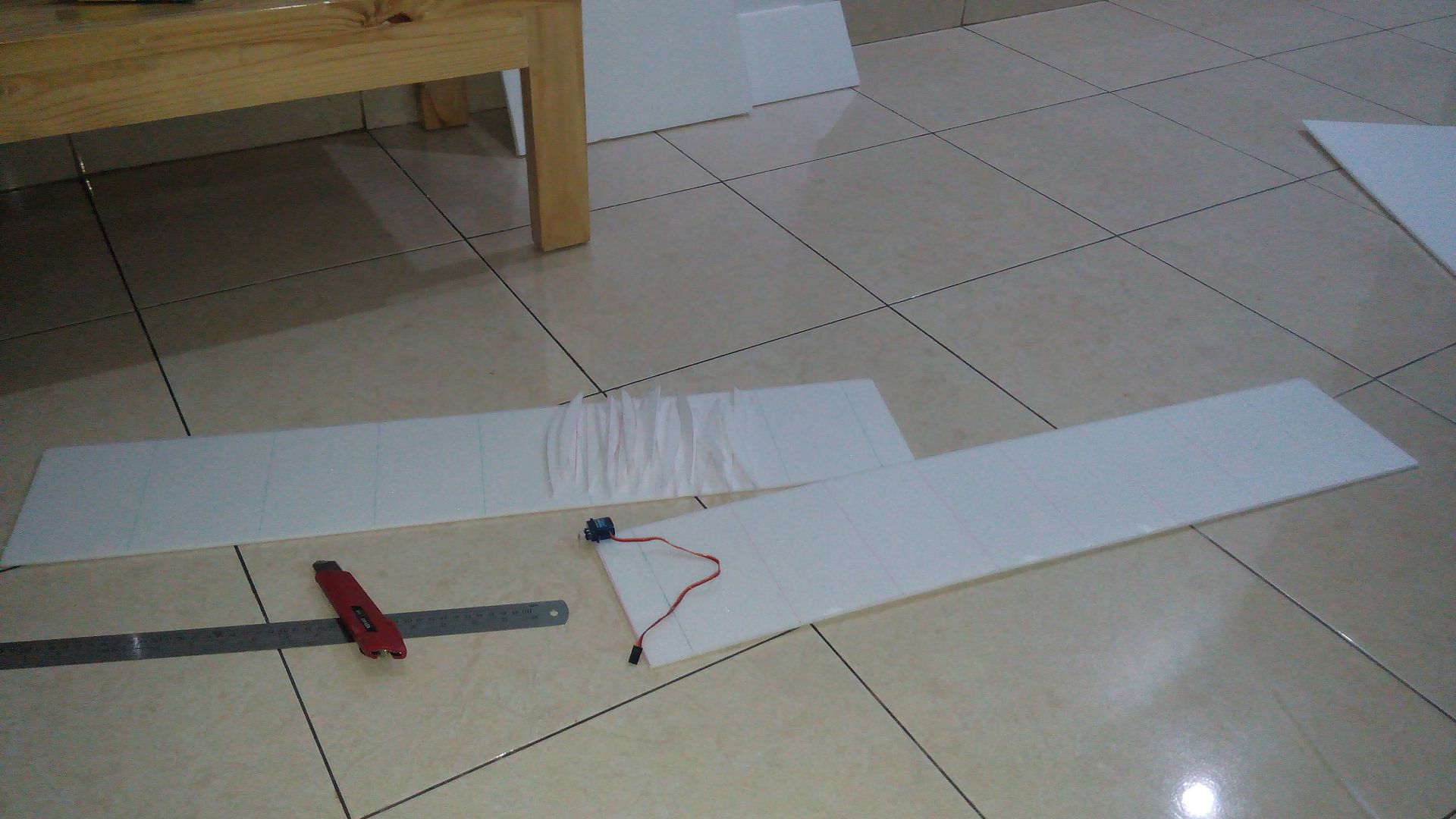

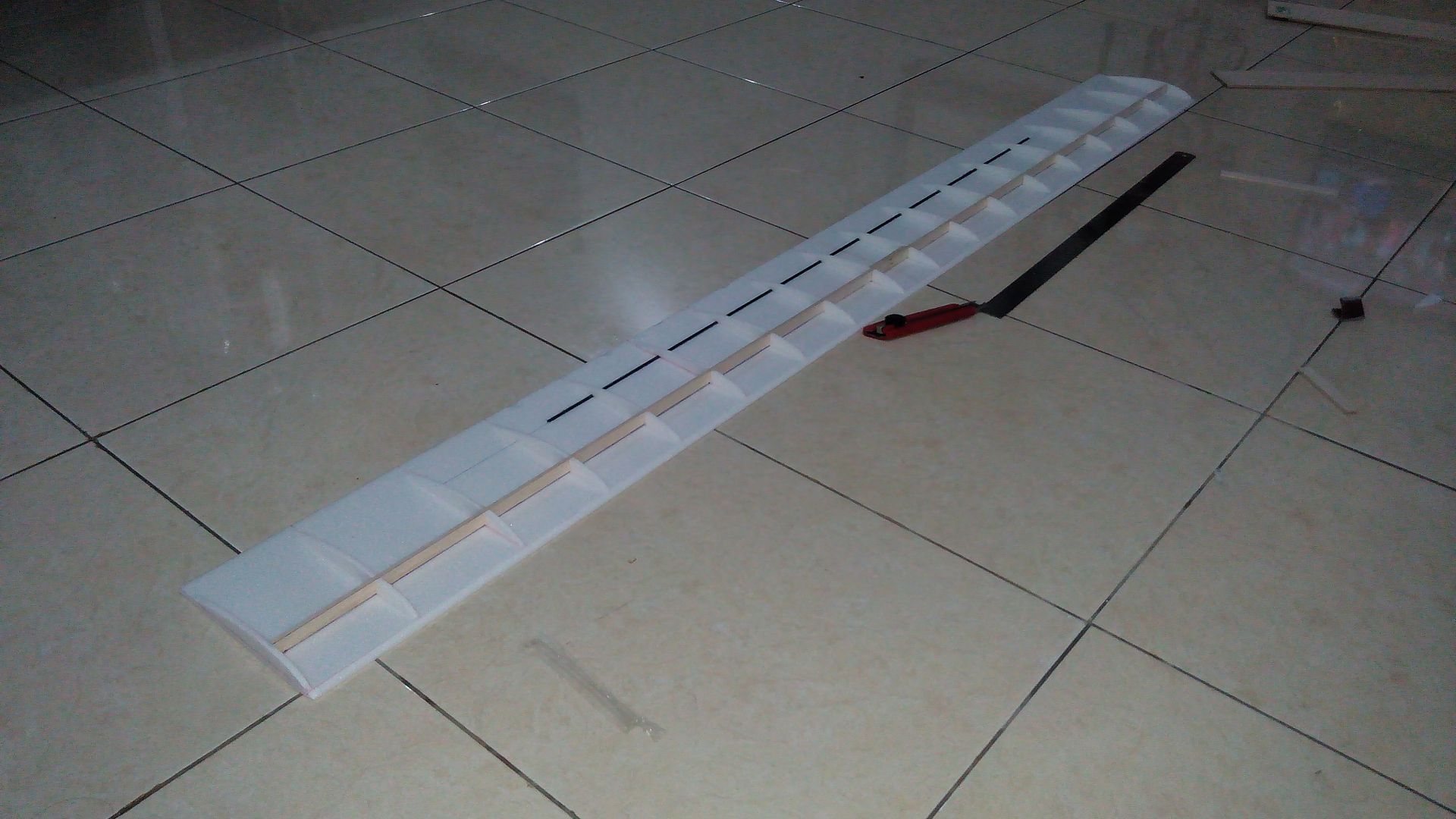

motong sayap & airfoil dari polyfoam 5 mm
sekalian kasih tanda posisi nempilin rib

[hilmiskydiver]

sayap setelah ditambah spar carbo tube 3mm x 1mm x 100cm, spar balsa tebal 5mm dan rib polyfoam 5 mm



ubin ukuran 40cmx40cm, sdh kelihatan span sayap = 170 cm
nantinya di kanan kiri sayap ditambah winglet masing-masing 15cm
jadi totalnya 200 cm

[hilmiskydiver]

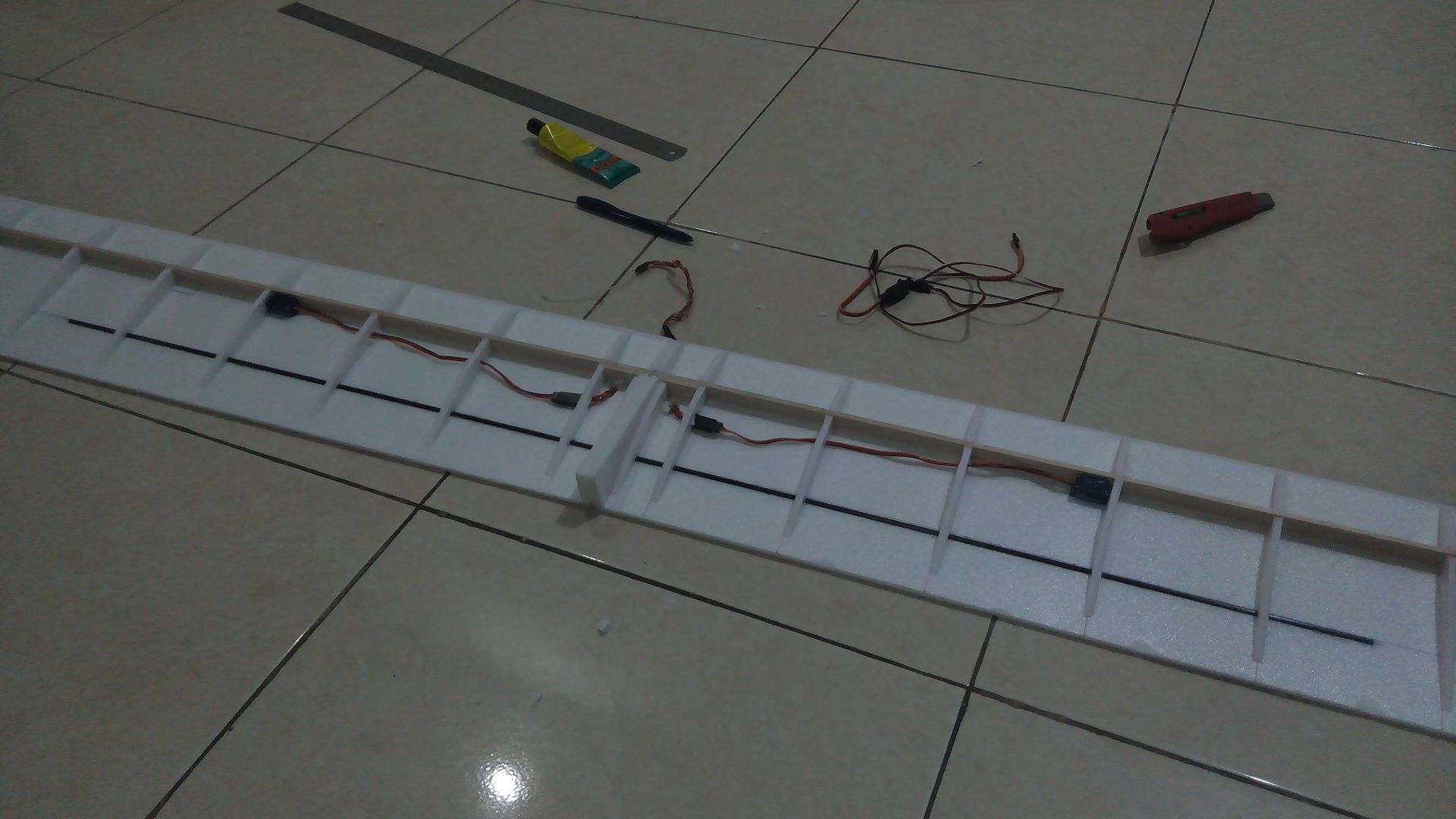

masang servo & Y connector

[hilmiskydiver]

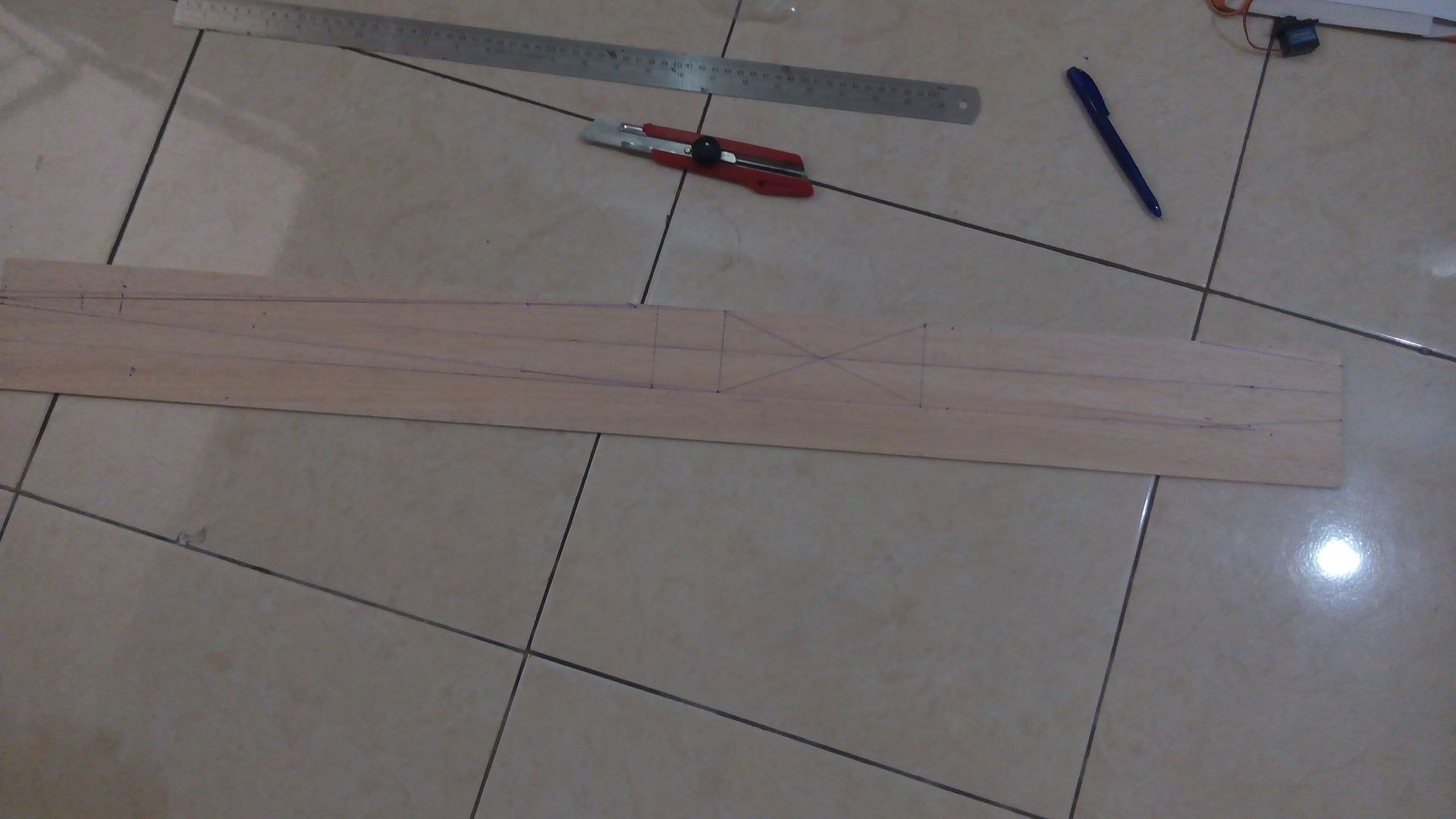

gambar pola langsung di balsa 3 mm yg nantinya jadi rangka badan pesawat

[hilmiskydiver]

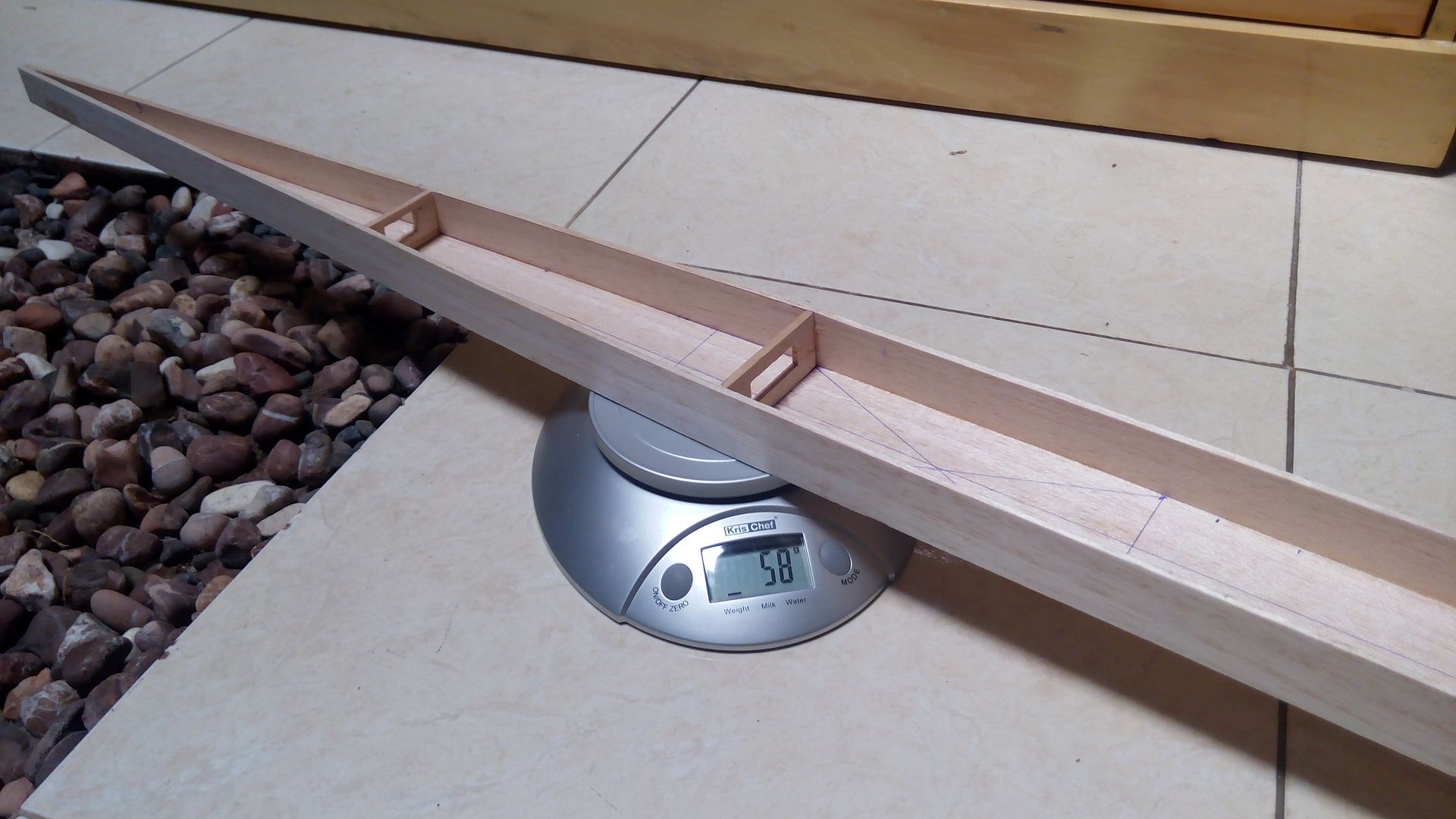

setelah balsa dipotong potong, dilem dengan lem CA dan nyoba ditimbang dapetnya 48gr

[hilmiskydiver]

maaf yang di atas bukan 48 gram, tapi 58 gram

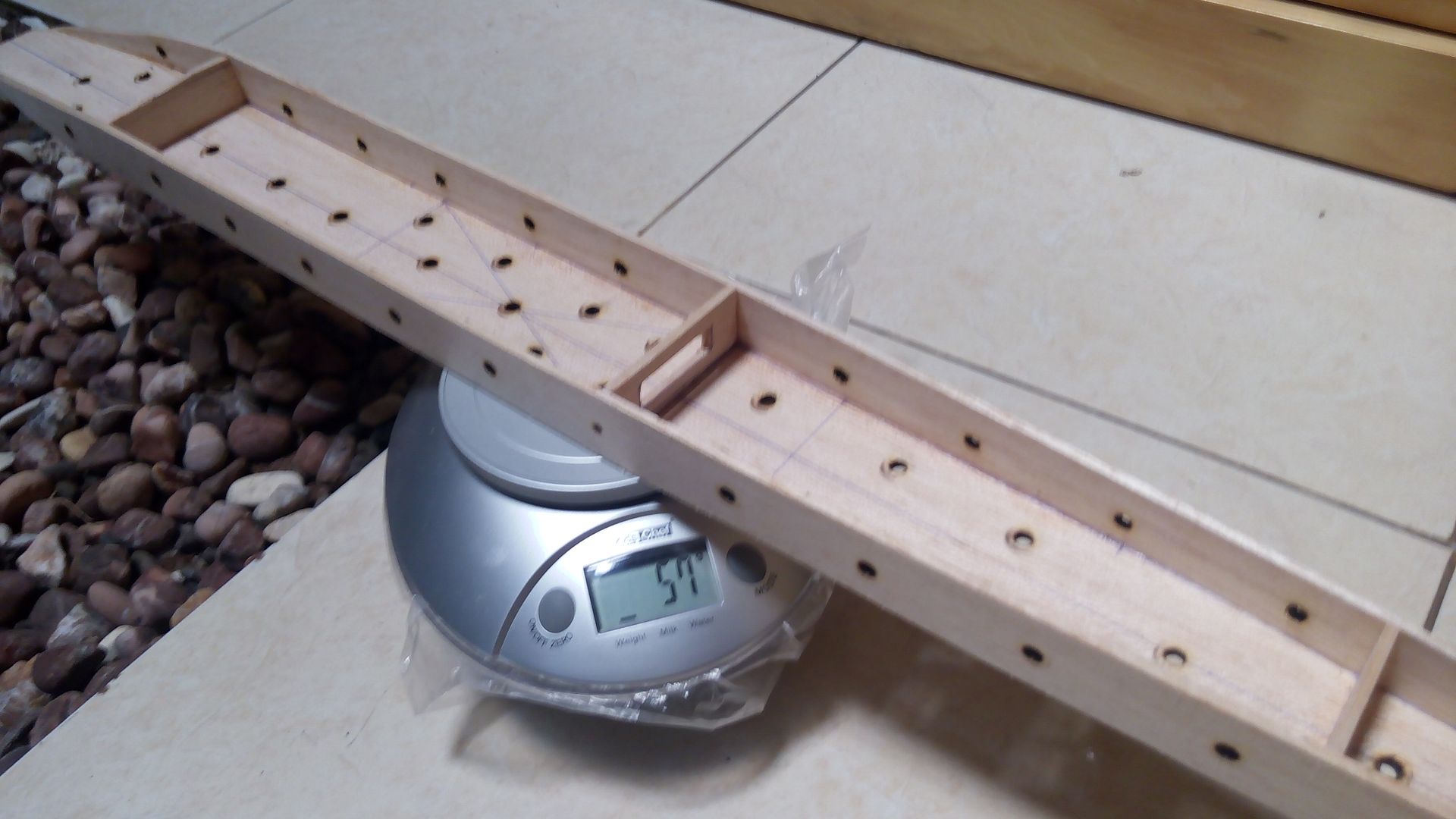

nyoba diet dengan dikasih lobang-lobang dg cara ditusuk solder
ada sekitar 120 lobang, tapi berat tidak turun signifikan (hanya turun 1 gram)
karena penurunan berat tidak signifikan & adanya kekhawatiran kalo nambah lubang semakin mengurangi kekuatan maka operasi bolong-bolong tidak dilanjut lagi
