Schema Batt Lipo

Post by **dion** » 14 Dec 2007, 11:07

Mau tanya SuhuÂ², SeniorÂ², dan rekanÂ² semua tentang schema batt lipo itu gimana yah?
sudah ada yang pernah bedah batt lipo 2/3 Cell .
Wiring nya untuk serial power dan untuk kabel charge bagaimana? apa cuman serial biasa, atau ada komponen lain di dalam batt lipo pack nya.

Thanks

Post by NF » 14 Dec 2007, 11:21

batere lipo : + - x1 + - x2 + - =positip/negatip juga balancer 1/positipbatt2/negbatt2 juga bancer 2/positip3 dan neg3.....
untuk lipo yg ada rangkaian elektronik internal cuma ada di dlm batere hp....

Post by **dion** » 14 Dec 2007, 11:26

Terimakasih Pak De NF

... jadi jelas sekarang kalo mau bedah Lipo Pack

Post by NF » 14 Dec 2007, 11:31

hati hati, lipo gampang mleduk loh....

Post by **dion** » 14 Dec 2007, 11:34

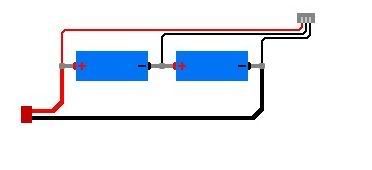

Kalo gag salah kiraÂ² seperti ini ya Pak de schemanya untuk 2 cells:

*Nanti diperlakukan special superhatiÂ².
Makasih

Post by NF » 14 Dec 2007, 11:41

...100 % oke.....

Post by **sudjai sarmo** » 14 Dec 2007, 15:47

Yesssssssssssss.....................100 buat Bung Dion.

bayukaze · Post by **bayukaze** » 14 Dec 2007, 16:05

dion wrote:Kalo gag salah kiraÂ² seperti ini ya Pak de schemanya untuk 2 cells:

*Nanti diperlakukan special superhatiÂ².
Makasih

mau nanya sekalian mumpung masih bingung,..
arus dari balanced chargernya bagaimana pakdhe? utk batere kiri dapat dari kabel pinggir kiri & tengah, berarti tengahnya negatif. kalau utk batere yang kanan kebel tengahnya kan harus positif dan kabel paling kiri negatif?. maaf kalau agak telmi.

Post by **dion** » 14 Dec 2007, 19:25

bayukaze wrote:
dion wrote:Kalo gag salah kiraÂ² seperti ini ya Pak de schemanya untuk 2 cells:

*Nanti diperlakukan special superhatiÂ².
Makasih

mau nanya sekalian mumpung masih bingung,..
arus dari balanced chargernya bagaimana pakdhe? utk batere kiri dapat dari kabel pinggir kiri & tengah, berarti tengahnya negatif. kalau utk batere yang kanan kebel tengahnya kan harus positif dan kabel paling kiri negatif?. maaf kalau agak telmi.

lha itu schemanya kan dah ada om bayu

yang positif dapet kabel merah tengah kabel putih negatif kabel hitam

Adrian · Post by **Adrian** » 14 Dec 2007, 20:07

berarti yang tengah untuh balancer ya??
Dari sekian lipo yg pernah tak liat, kabel pinggirnya pasti plus atau minus......
Sedangkan fungsi dari kabel lainya apa ya? Apakah utk balancer?
Thx -_-
