Gambaran awal membuat pesawat RC

[Wind Raider]

Pertama buat dulu body pesawat ( fuselage ) , sayap ( wing + airelons), dan ekor ( tail : stabilizer + elevator & fin + rudder )
Elevator : untuk kemudi naik turun
Rudder : untuk kemudi belok
Aerelons : kemudi guling

Anda bisa rakit sendiri dengan membaca plans ( lihat forum bag Plans )
Kalau tidak beli saja kitnya atau yang sudah berbentuk ARTF ( Almost Ready to Fly )
Gambar2 berikut hanya suatu illustrasi .


Komponen lain yang diperlukan adalah :

1. Motor : untuk memutar baling baling


2. Propeller / Baling baling


3. Esc ( Electronic Speed Controller ) : pengatur kecepatan motor


4. Servo : alat untuk menggerakkan kemudi pesawat . Biasanya ada tiga atau empat pada pesawat trainer . Satu utk rudder , satu utk elevator , satu atau dua utk airelons .


5. Reiceiver : penerima perintah dari remote kontrol lewat gelombang radio .


6. Baterai : untuk memberi daya kepada motor , esc, servo dan receiver . Biasanya pada pesawat elektrik servo dan receiver ditenagai melalui esc .


Semua komponen diatas dirangkai sbb :



7. Remote Control : untuk mengatur dari jarak jauh seperti pada mobil remote control



Semoga penjelasan diatas bisa memberikan gambaran awal untuk Anda dalam membuat pesawat.

[paskal]

Pak jika saya punya 1 tx,1rx,1esc,1baterai,4servo bekas WD bisa egk untuk pake engine 25
Jika bisa berarti saya cuman tambahkan tangki, selang saja ya.
bisa minta tolong skemanya untuk engine dong

terima kasih

[Wind Raider]

Bisa saja pak ;
tapi kalo mau memanfaatkan spare part dari ex WD lebih baik engine .15
Rangkaian hampir sama ; kecuali utk mengatur throttle engine anda hrs pake 1 servo lagi .

[paskal]

setahu saya rangkaian wd saya sama persis dengan skema elektrik yg bapak berikan.
pertanyaan saya mengenai skema engine dari baterai apakah langsung ke receiver ?
karena rangkaian wd dari baterai langsung menuju ke esc. Jika dari baterai langsung ke receiver
bagaimana menyambungkan kabel nya ?
Servo untuk WD apakah bisa dan kuat narik throttle eng 15
Jika pakai eng 15 saya kawatir tidak kuat dan kurang daya dorongnya.
Di rumah saya ada mobil rc eng on road 1:10 apakah 1rx untuk AM ,2servo ukuran nya lbh besar
dari servo WD, dan eng mobil bisa dipakai ke pesawat

[Wind Raider]

Untuk engine Anda tinggal pake baterai 4 cell buat rx saja ; nggak pake baterai wd lagi .
sambungan baterai ke kabel +/- ( biasany merah + , hitam - )
Tarikan throttle ringan sekali .... Engine .15 kuta narik psw sampe 1 kg .

Cuman sebenarnya servo WD kayaknya kurang kuat thd getaran engine . Tapi buat experimen sih gak apa apa .

[tn]

pertanyaan saya mengenai skema engine dari baterai apakah langsung ke receiver ?
karena rangkaian wd dari baterai langsung menuju ke esc. Jika dari baterai langsung ke receiver
bagaimana menyambungkan kabel nya ?

untuk pesawat engine,biasa mengunakan batterai seperti ini om

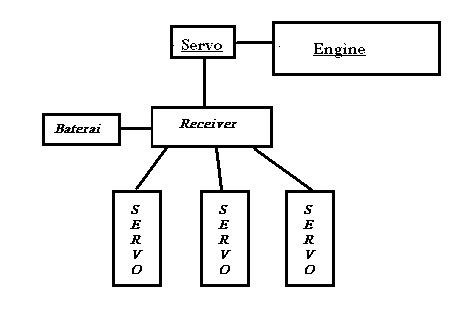

jadi batt masuk ke chanel yg ada tulisannya B di receiver,servo buat mengerakan throttle masuk ke chanel 3.mungkin gambar di bawah ini bisa sedikit menjelaskan

Servo untuk WD apakah bisa dan kuat narik throttle eng 15
Jika pakai eng 15 saya kawatir tidak kuat dan kurang daya dorongnya.

teman pernah mengunakan servo seperti ini buat throttle pesawat katana 46,ternyata kuat kok



moga bisa membantu om

thx

[paskal]

Terima kasih atas informasinya....

Berarti begitu kabel baterai disambungkan ke kabel receiver maka langsung nyala receiver dan servo2 nya ?
Nah bagaimana jika ada swith on of menaruhkan nya bagaimana

Thanks

[tn]

untuk swith on off,saya biasa narohnya seperti ini

[JetFlyer]

Biasakan menaruh switch ON-OFF disisi yg tidak kena asap knalpot.
dan jangan lupa untuk membungkus foam untuk RX & Battery.
untuk servo, di pasang Rubber Grommetnya.

brg,
NT

[tn]

hihihihi..... brarti posisi on-off yg di pasang di piper J 3cub saya salah dunk.thx atas informasinya om Nico
