edge 3D

[flytosky]

berhubung udah lama ga main aero, trus fisik kurang mendukung untuk main basket tiap sore, ditambah lagi istri sedang hamil muda yang membuat sy harus disamping dia terus, akhiran sy berniat membuat pesawat dari depron, setelah hampir 2 tahun ga menyentuh semua alat alat aeromodelling.

ini proyek ke dua sy dalam bulan ini. sebelumnya sy udah buat tiburon 3D dengan tuntunan suhu Roji. bener bener makasih suhu.

sedikit info, tiburon buatan sy diambil dari situs 3dfoamy.com. terbangnya cukup anteng dan bener bener forgiven. cuman sayang penempatan baterai salah, sehingga kalau mau hover, pesawatnya malah invert terus kayak ikan mau mati. ditambah lagi landing nyungsep, membuat tiburon ini dengan cepat dipenuhi lem lem disekujur tubuh. istri sy ketawa ngeliat pesawat sy, katanya berantakan banget, ga rapi. hehehe...

so...berbekal dari pengalaman tiburon, sy pengen buat Edge 540 3D. sy dapat plan nya, tapi ukurannya terlalu gede. atas saran suhu Roji, sy perkecil menjadi 80% aja.

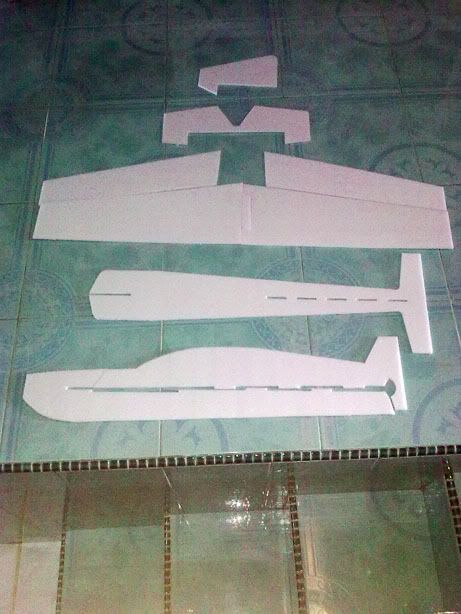

setelah dipotong potong, hampir jadi kecuali fuselage dan sayap baru jadi sebelah. wing loading setelah dihitung suhu roji, dapat sekitar 19gr/dm2

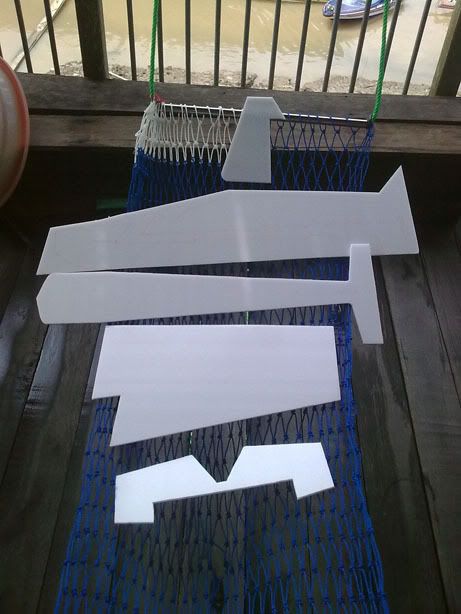

cape motong sekitar sejam, calon pesawatnya ngaso dulu diayunan

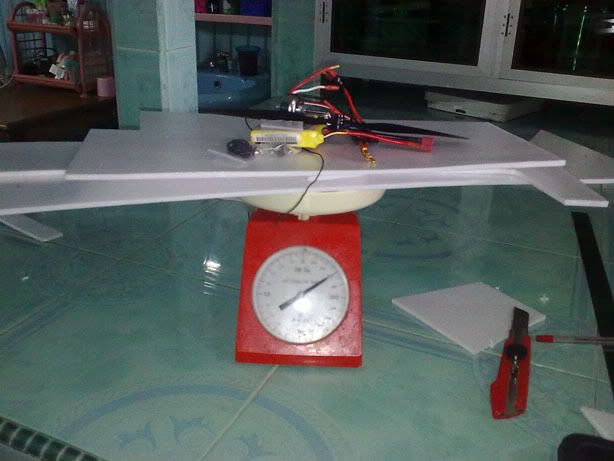

bak laga chris john vs daud jordan kemarin, sebelum dirakit kudu ditimbang dulu. total didapat sekitar 315gr (minus 4 servo). mudah mudahan dapat dibawah 400gr nantinya.

mudah mudahan besok bisa dilanjutkan lagi.

ohya, ini calon jeroannya
Motor : Towerpro BL 2410-12T
ESC : Hobbyking 30A
servo : Hextronic 9gr
Batt : Rhino 1050mah 3s
prop : 1147

mohon masukannya agar pesawat ini bisa terbang dan melakukan manuver 3d dengan baik

[emilhp]

Yang parkir depan rumah Speed boat RC atau 1:1 . .?

Hayo lanjutkan .. biar segera joget india . .

[Budi]

wah pesawat favorite nih......... anu oom, battnya pakai yang 800mAh aja, biar lebih ringan, sama CGnya di mundurin 1/2 - 1 cm ke belakang...


sukses ya oom

[flytosky]

om emil, itu belakang rumah, speedboat full scale 1:1 dengan power 40hp.
om budi, sy cuman punya batt 1050mah

CG sy belum tau letaknya dimana, soalnya di plan nya ga ditulis dimana. moleh kasi masukan om budi ?

lanjut lagi kemarin, fuse dan semua bagian udah jadi. tinggal menunggu carbon rod sampe.

ini seluruh badan pesawat sebelum di lem

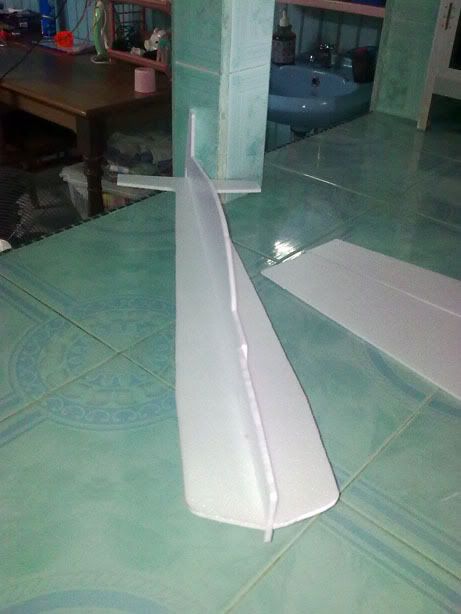

kira kira fuse jadi seperti gini.

para master 3D, boleh minta masukan untuk settingan supaya bisa full 3D (minimal hover dengan diam ditempat) apa aja yang perlu disetting? apakah mixing aileron dengan rudder diperlukan? dari pengalaman dengan tiburon, elevator authority nya kurang banget. trus hal hal penting lainnya apa aja yang mesti diperhatikan?

trims

[ipin17]

Wah sampean nggarai pengen sy bikin lagi hehe, cuman depronnya yg gak ada, mau beli depron dulu ah...

[Budi]

aduh...kalo itung menghitung CG dimana ...Suhu Roji yang paling tahu...

prop coba pakai 10x5

[iwan21]

CG sy belum tau letaknya dimana, soalnya di plan nya ga ditulis dimana. moleh kasi masukan om budi ?

aduh...kalo itung menghitung CG dimana ...Suhu Roji yang paling tahu...

prop coba pakai 10x5

yg diatas udah klir kok


lah yg dibawah ini suhunya pak suhu Budi..

para master 3D, boleh minta masukan untuk settingan supaya bisa full 3D (minimal hover dengan diam ditempat) apa aja yang perlu disetting? apakah mixing aileron dengan rudder diperlukan? dari pengalaman dengan tiburon, elevator authority nya kurang banget. trus hal hal penting lainnya apa aja yang mesti diperhatikan?

trims

[flytosky]

masalah CG udah dibantu oleh suhu Roji. hehehe..
sy pake prop 1147, kegedean ga ya?

kemaren seharian ngerjain pesawat ini, jadi lupa makan, lupa didokumentasikan, lupa istirahat yang berakhir dengan encok pegel linu....hahaha...

hari ini istirahat dulu ah...

[justinus]

Untungnya kalo istri lagi hamil.

[Budi]

CG sy belum tau letaknya dimana, soalnya di plan nya ga ditulis dimana. moleh kasi masukan om budi ?

aduh...kalo itung menghitung CG dimana ...Suhu Roji yang paling tahu...

prop coba pakai 10x5

yg diatas udah klir kok


lah yg dibawah ini suhunya pak suhu Budi..

para master 3D, boleh minta masukan untuk settingan supaya bisa full 3D (minimal hover dengan diam ditempat) apa aja yang perlu disetting? apakah mixing aileron dengan rudder diperlukan? dari pengalaman dengan tiburon, elevator authority nya kurang banget. trus hal hal penting lainnya apa aja yang mesti diperhatikan?

trims

aduh.....saya bukan suhu....ampuun.....

yang jelas, nggak ada mix sama sekali, yang ada cuma expo sampai 50% terutama rudder sama elevator, karena kalau mainin throttle, biasanya rudder suka kesenggol.....begitu juga kalo mainin aileron, elev suka kesenggol......

memperbesar authority, syaratnya minimum 45 degree deflection untuk semua surface control (ail, elev, rudd)
