BLACK PEARL 230 (LASERCUT HOMEMADE BUILDING)

[fajrisalim]

Permisi....numpang share pembuatan balsa laser cut (Namanya black pearl karena nanti dicover warna hitam)
Ini pesawat engine bikinan pertama dan baru nyoba2-nyoba laser cut jadi masih ada beberapa sambungan yang missmatch, dikerjainnya kurang lebih satu bulan disaat pulang kantor

Spek Wingspan 148 cm, engine 46 La, servo 5 biji. Konstruksi body tripleks 3mm, konstruksi sayap balsa 2m dengan penguatan spar balsa 1cm atas bawah. tambah selongsong alumunium 2 buah depan-belakang

Sistem sayap, horizontal stab dan verical stab bisa dilepas pasang

Cerita awalnya sih disini untuk desain awal, itu pas 1 tahun yang lalu (kebetulan aja tanggalnya pas setahun yang lalu)
viewtopic.php?f=12&t=6809&hilit=spesies

namun foamnya gak jadi2 malah keinginan kuat bikin yang balsanya akhirnya digambar ulanglah konstruksinya dengan corel.

hasil laser cut

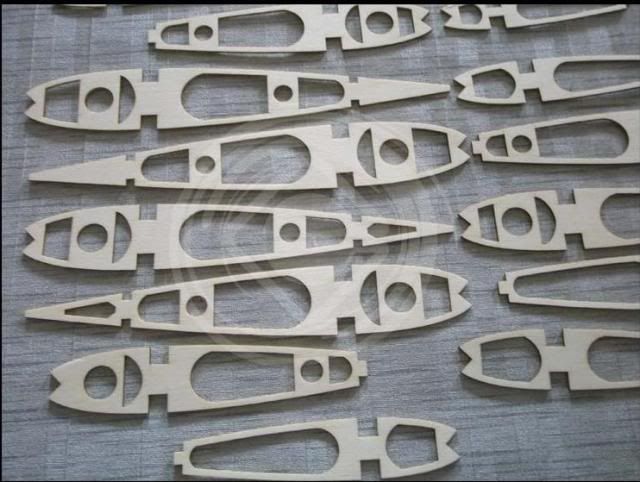

Rib balsa 2mm

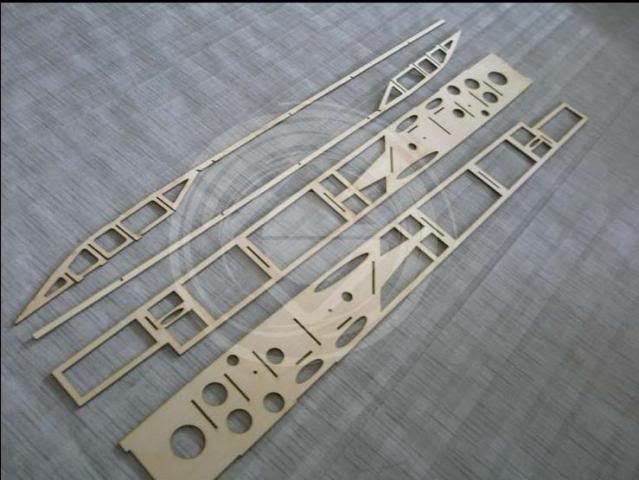

Body Tripleks 3 mm

[fajrisalim]

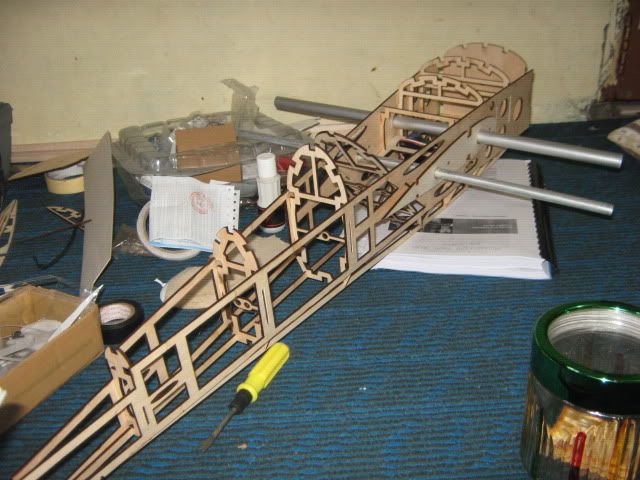

Coba dirangkai tanpa dilem

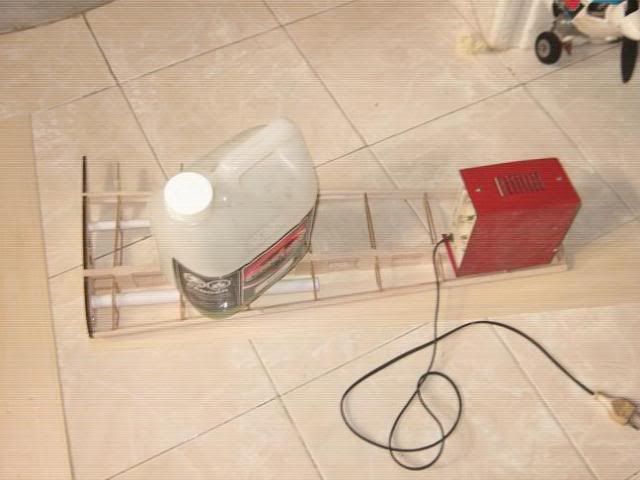

Merakit Spar sayap

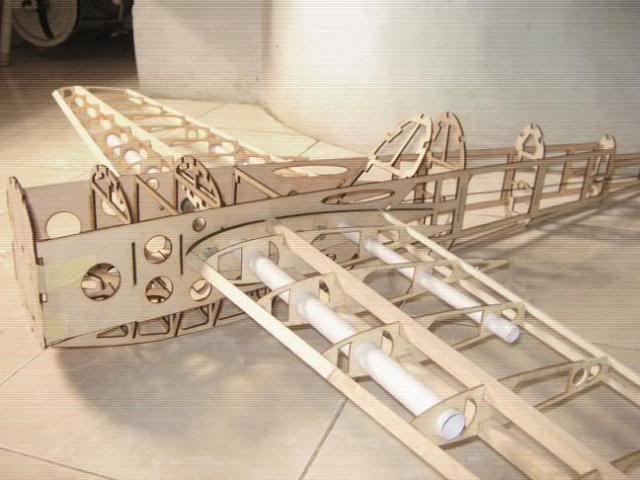

Sayap coba dipasang

[fajrisalim]

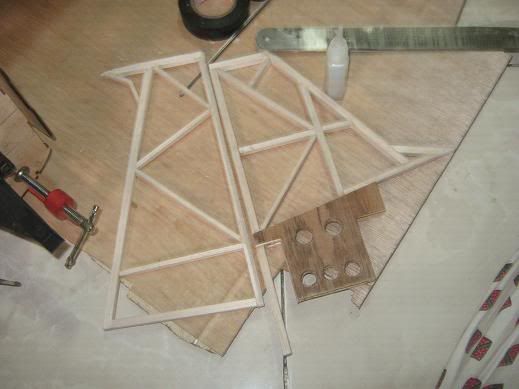

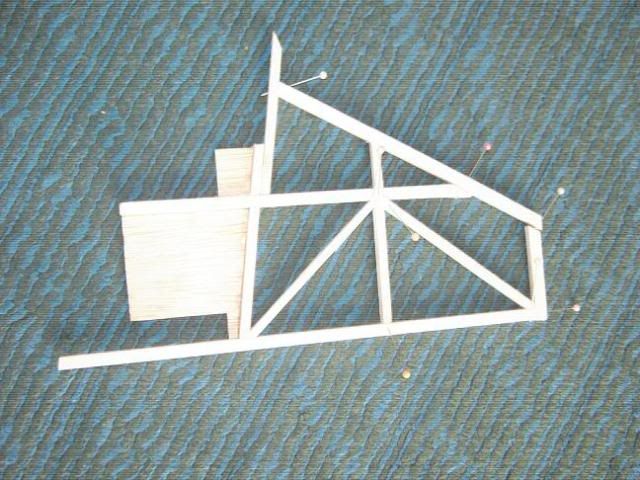

Bikin Horizontal Stab

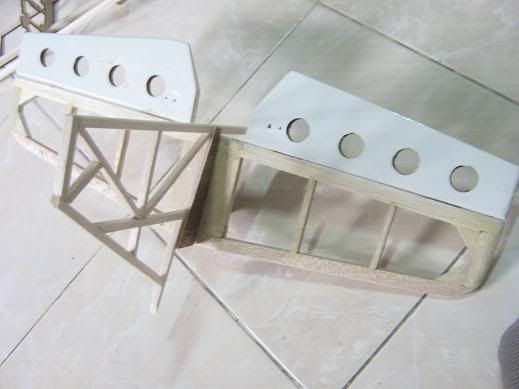

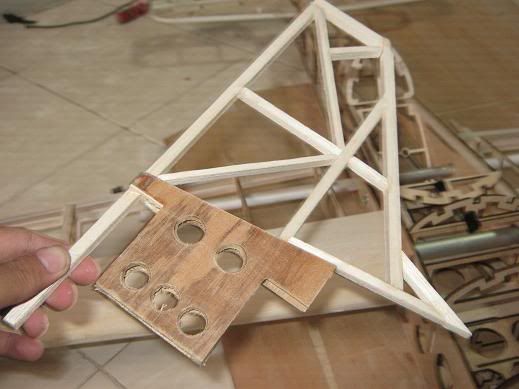

Horizontal and vertical stab didesain bisa dilepas pasang di lapanngan

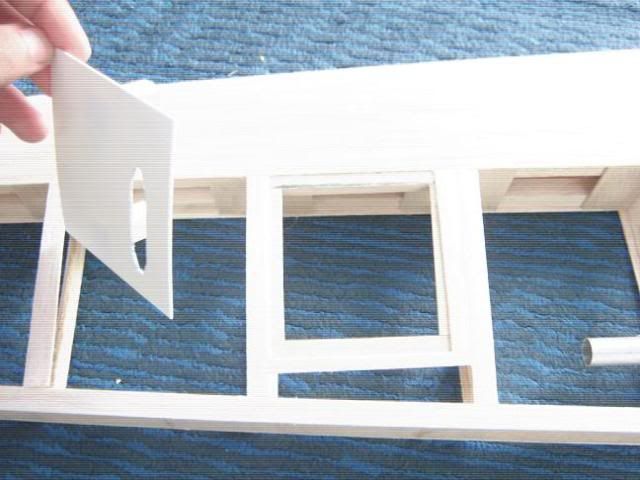

Bikin servo hatch di sayap

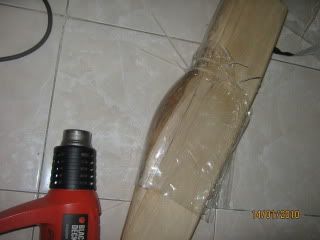

Canopy dari plastik tempat kue dipanasi dengan heatgun, mallnya bikin dari kayu

[fajrisalim]

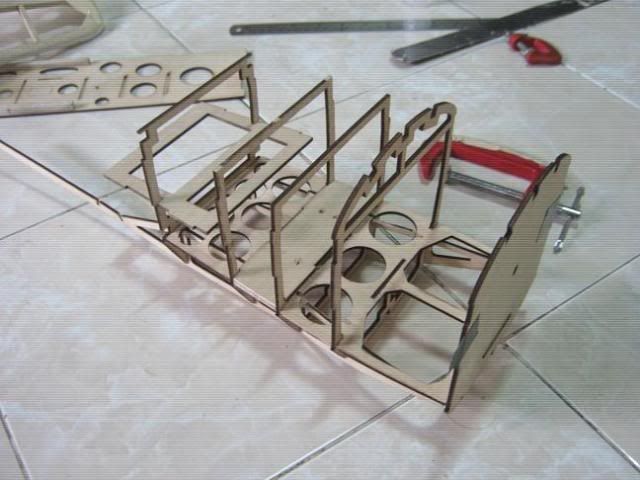

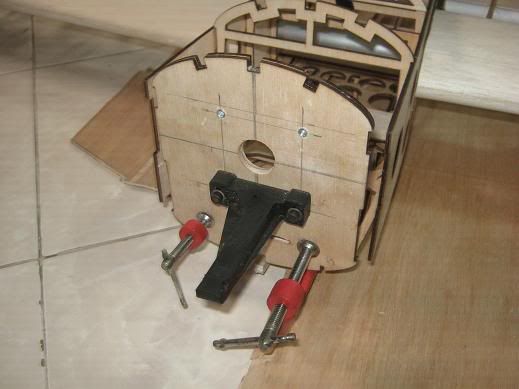

konstruksi firewall lagi dilem2

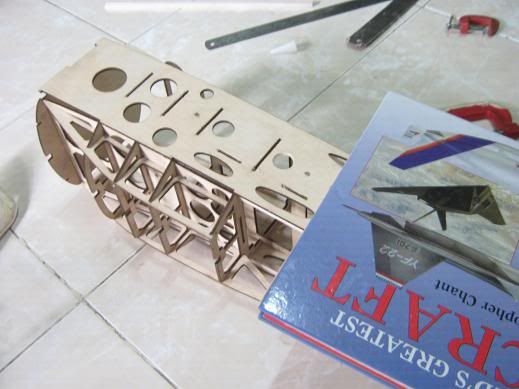

Ditindih buku biar lem merekat dengan baik

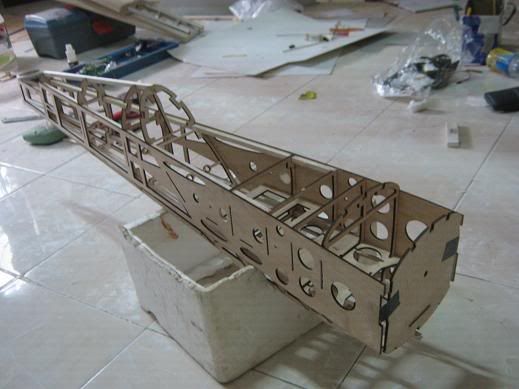

Body Selesai dirakit

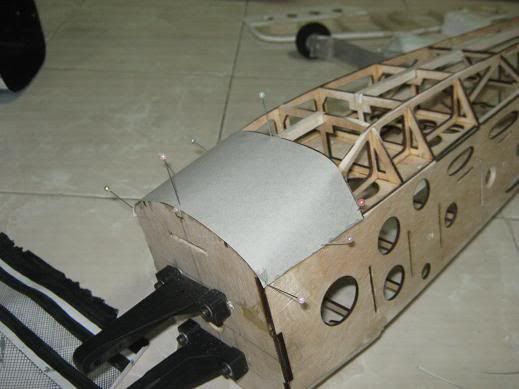

Bagian depan diberi cover dengan karton

Diklem sana sini


sampai sini Cukup puyeng

[andreas13]

keren nnn mantabzzz ....T.O.P.......B.G.T

[fajrisalim]

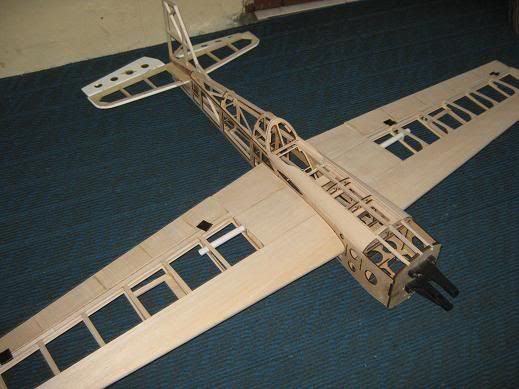

Sayap sudah tertutup balsa

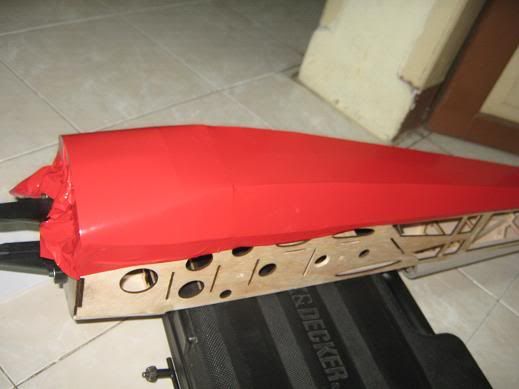

Cover pake stiker motor dengan bantuan heatgun 2000 w


Body selesai dicover


Sayap selesai dicover, Landing gear dari alumunium 2mm

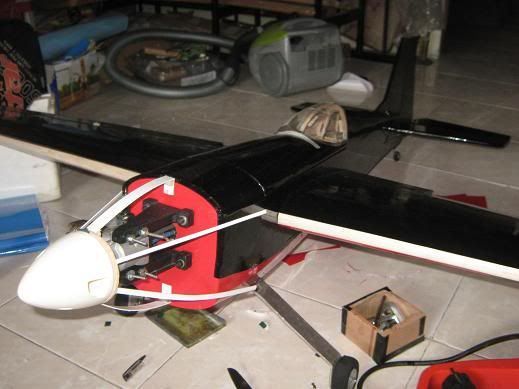

Persiapan bikin cowling (bahan karton duplex)

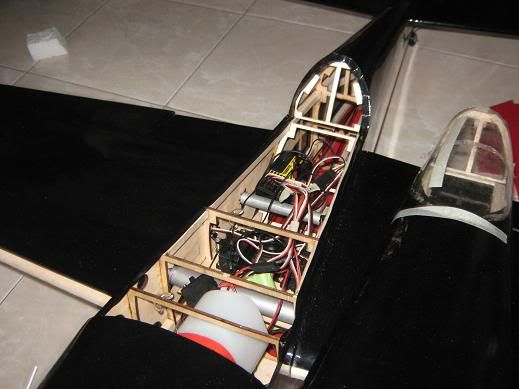

Elektronik sudah terpasang
,

Nanti lanjut upload foto lagi,
Sebenarnya sih pesawat sudah jadi dan maiden selama 2 minggu dengan 5 sortie penerbangan yang sangat memuaskan , cuma karena sebagian fotonya belum diupload ke photobucket jadi nanti dilanjut postinganyya, mohon kritik dan sarannya

[fajrisalim]

:ngl keren nnn mantabzzz ....T.O.P.......B.G.T

Thanks om andreas

[barubisaterbang]

keren...keren..
mau dong

[Andremon]

mantapnya om...

[fajrisalim]

keren...keren..
mau dong

Thanks om, mohon kritik dan sarannya masih prototip, banyak yang mesti dibenahi

mantapnya om...

thanks om
