Micro Mirage, EDF-30

[iwan21]

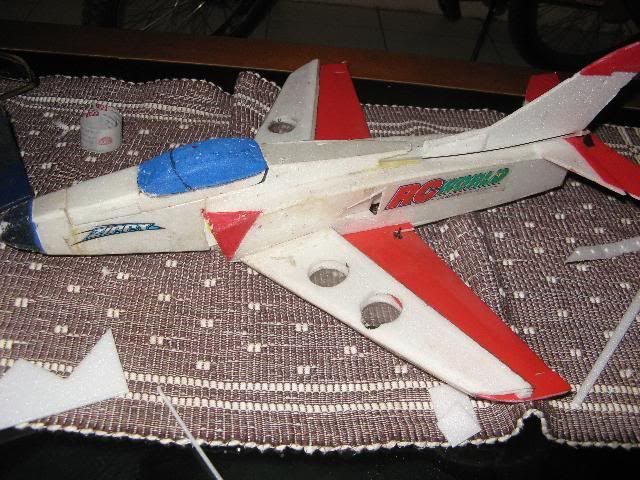

Sementara nunggu motor utk EDF-27 masih kosong stoknya di HK, liat yg ini jadi kasian sendiri


udah babak belurm, udah waktunya pangsiun

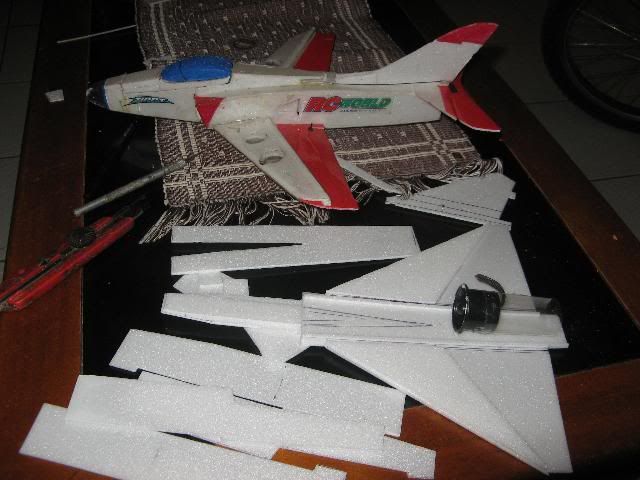

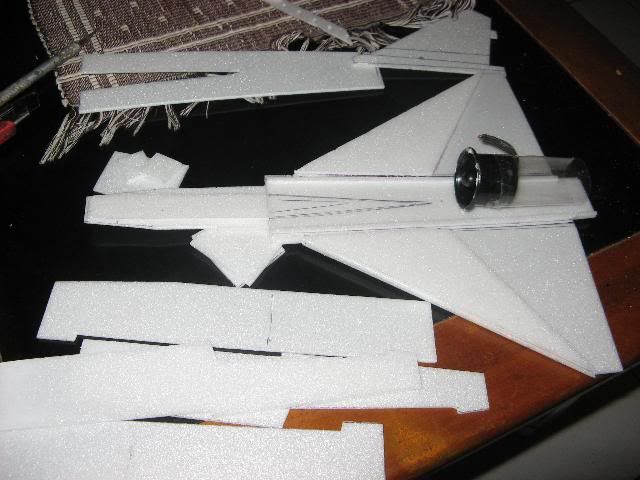

keluarin dulu deh EDF-30nya, coba ukur, kebentuk deh Mirage

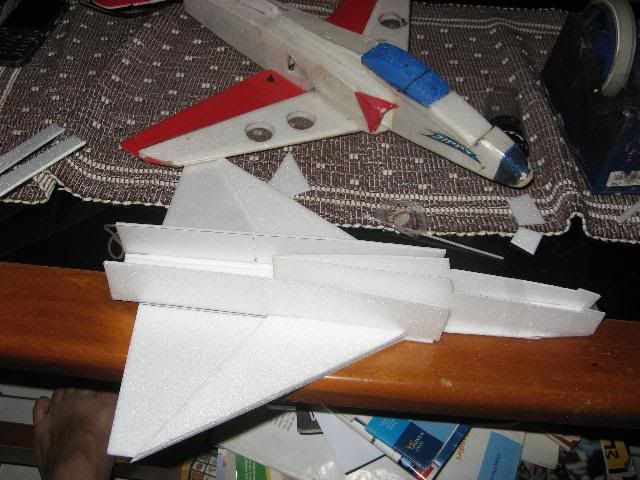

lanjut lagi dg side fusenya

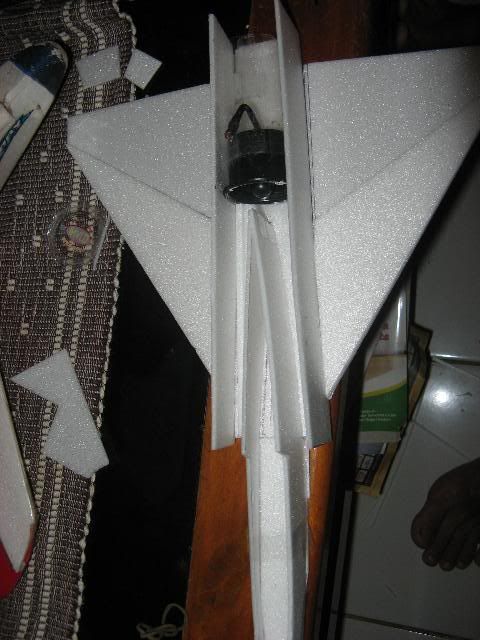

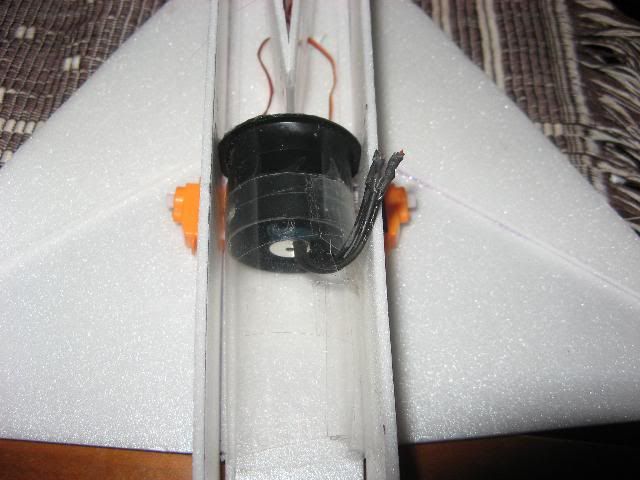

EDF-30 dilem pada tempatnya


panjang fuse = 34cm
wingspan = 24cm
target berat gak muluk2, sukur2 bisa dibawah 60 gr dg lipo 2s/180mAh

nanti malem habis Taraweh dan paginya habis Subuh moga2 bisa diselesain
target terbang ya Minggu besok di Cibeureum ( moga2 gak ada halangan)

[ombhie]

lanjuttttttttttt......

salam merdeka pak Iwan....

[justinus]

Cepet banget.

[iwan21]

Cepet banget.

lama kok, sekitar 2 jam dari mulain mikir , ngegambar sampe ngelem

[NF]

....sama satu "produk" ini..............

[emilhp]

Kalau saya ....sama "suhu" satu ini..............

[asoenhauw]

Sementara nunggu motor utk EDF-27 masih kosong stoknya di HK, liat yg ini jadi kasian sendiri


udah babak belurm, udah waktunya pangsiun

keluarin dulu deh EDF-30nya, coba ukur, kebentuk deh Mirage




lanjut lagi dg side fusenya


EDF-30 dilem pada tempatnya


panjang fuse = 34cm
wingspan = 24cm
target berat gak muluk2, sukur2 bisa dibawah 60 gr dg lipo 2s/180mAh

nanti malem habis Taraweh dan paginya habis Subuh moga2 bisa diselesain
target terbang ya Minggu besok di Cibeureum ( moga2 gak ada halangan)

[iwan21]

sesuai rencana, malem sabtu dan sabtu pagi kemarin dilanjut

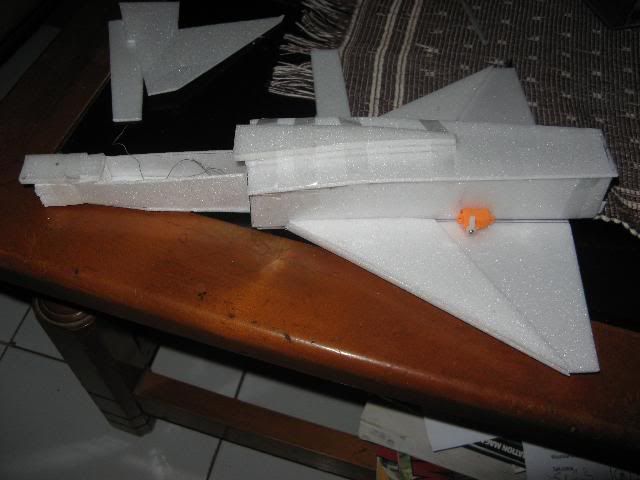

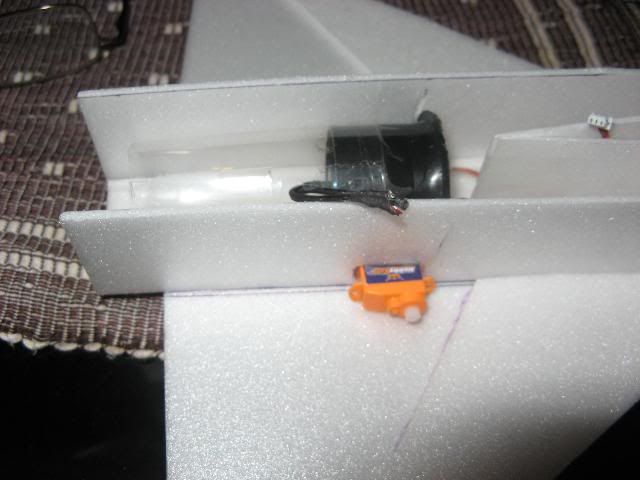

pasang servo 2 gr utk elevon




solder kabel2 ESC 6Amp ke motor

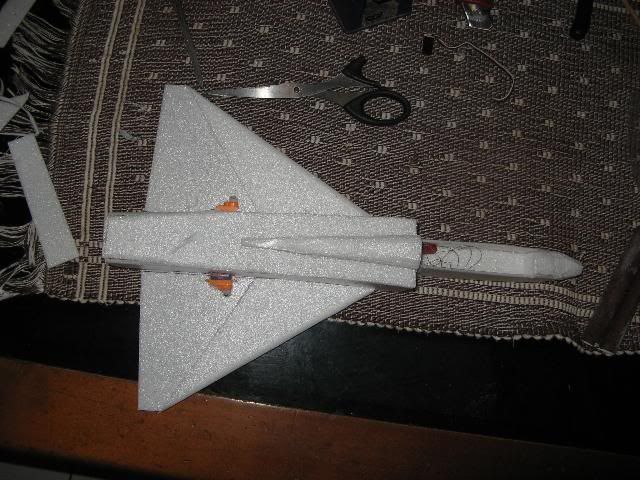

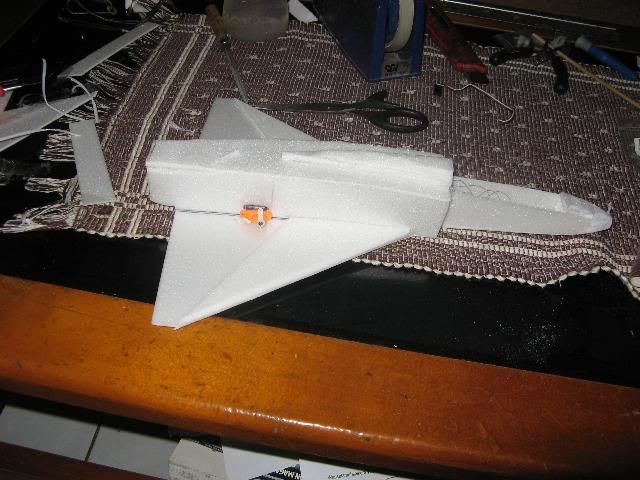

punggung ditutup


setelah lem kerin mulai di bentuk

[iwan21]

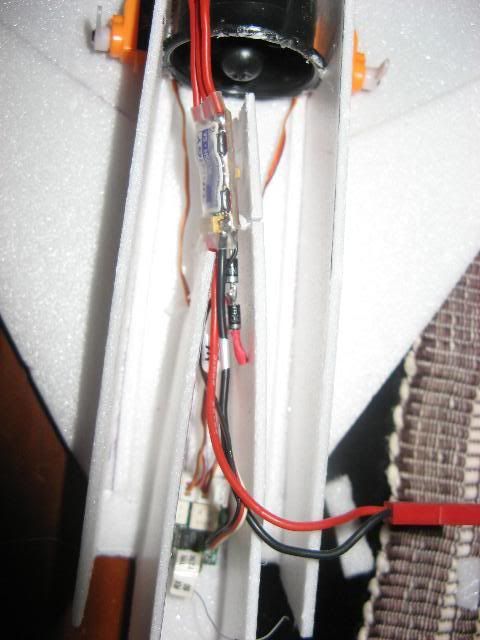

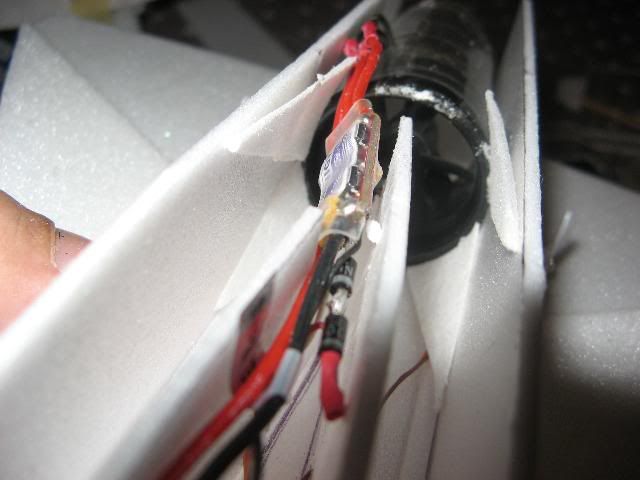

Oh iya, kalo keliatan ada 2 biji diode pada ESC, itu utk nuruin tegangan BEC dari 5 Volt ke 3,8 Volt, karena servo 2 gr bekerja pada tegangan 3,6 sampe 4,2 Volt
(mikro rx sendiri bekerja dg range 3 sampe 6 Volt, aman)

[iwan21]

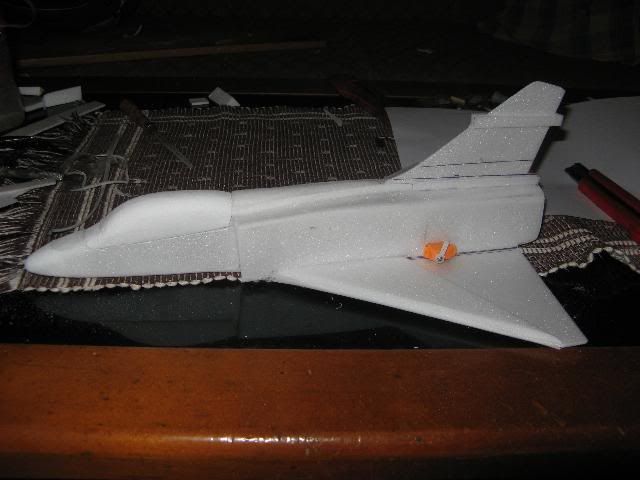

mulai dibentuk (sayat dan amplas)


kelar deh

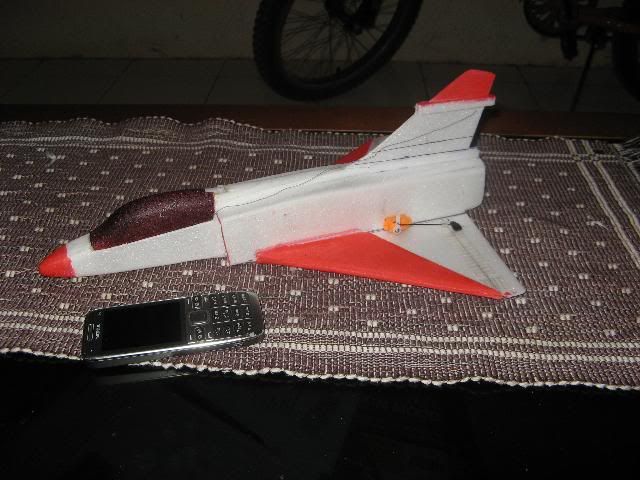

warnain dikit biar kliatan kalo terbang, idung belom sempet dicat item, cat itemnya pas abis buat kanopi aja

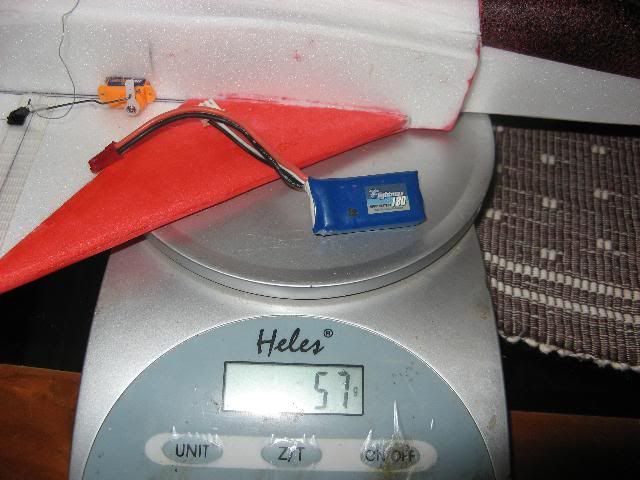

ditimbang dulu, pas sesuai target, 57 gr alias dibawah 60 gr

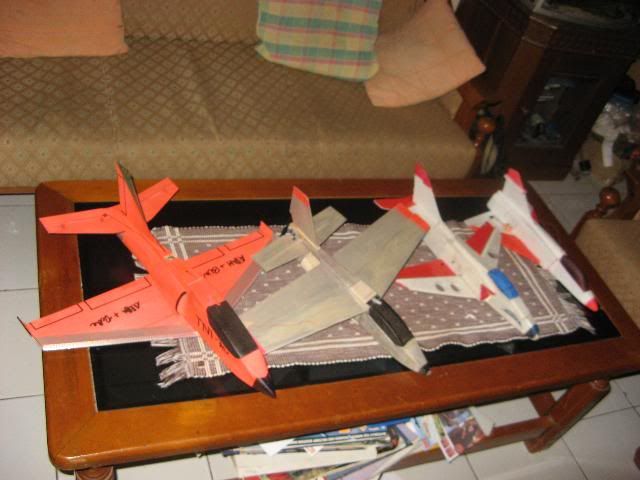

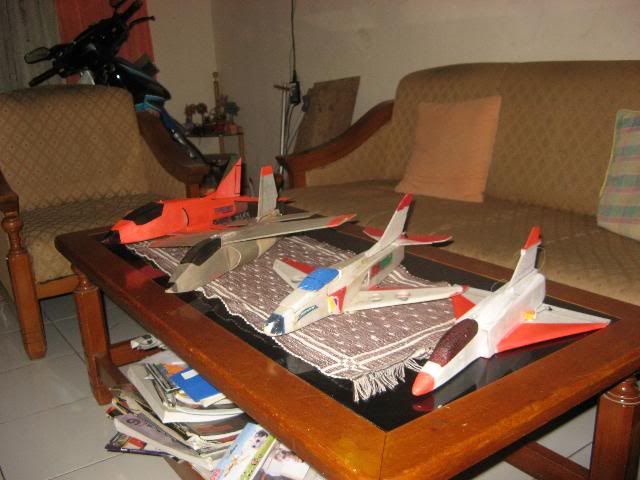

foto keluarga "imoet de series"




Minggu udah ditest di Cibeureum, cuman slah teknis di lemparnya, bodi depan agak retak jadi masuk bengkel lagi utk diperkuat
